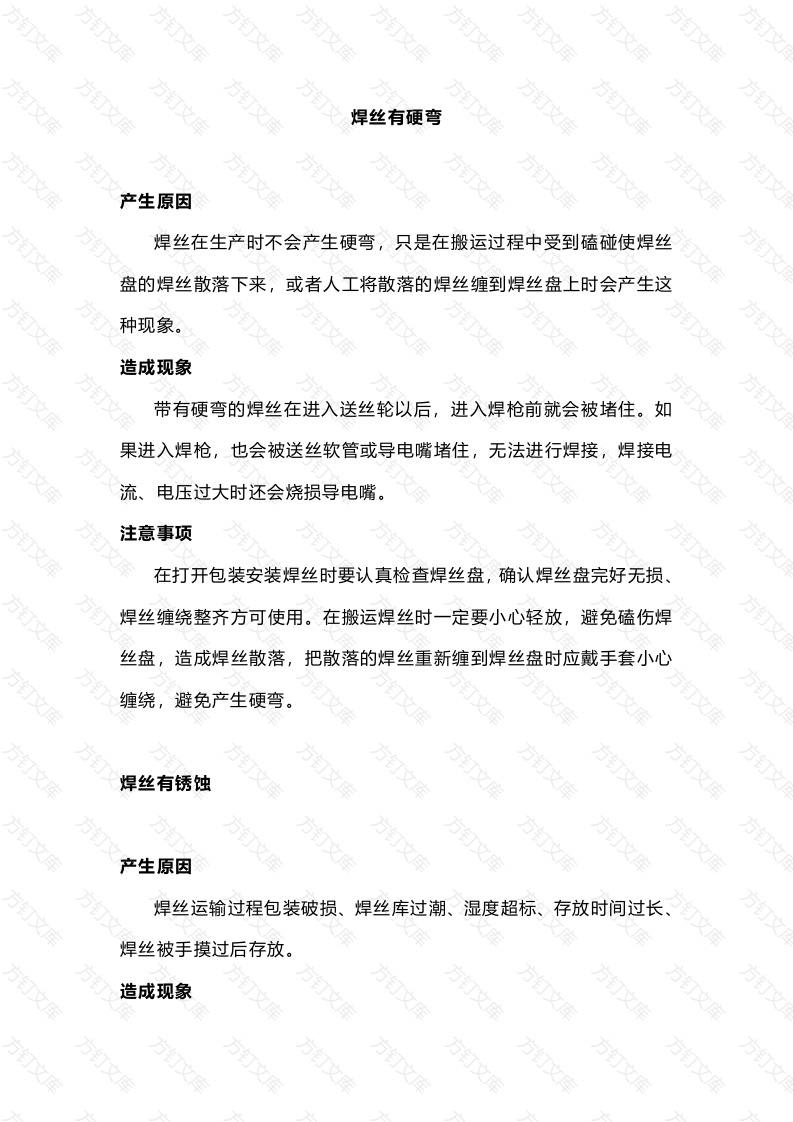

焊丝有硬弯产生原因焊丝在生产时不会产生硬弯，只是在搬运过程中受到磕碰使焊丝盘的焊丝散落下来，或者人工将散落的焊丝缠到焊丝盘上时会产生这种现象。造成现象带有硬弯的焊丝在进入送丝轮以后，进入焊枪前就会被堵住。如果进入焊枪，也会被送丝软管或导电嘴堵住，无法进行焊接，焊接电流、电压过大时还会烧损导电嘴。注意事项在打开包装安装焊丝时要认真检查焊丝盘，确认焊丝盘完好无损焊丝缠绕整齐方可使用。在搬运焊丝时一定要小心轻放，避免磕伤焊丝盘，造成焊丝散落，把散落的焊丝重新缠到焊丝盘时应戴手套小心缠绕，避免产生硬弯。焊丝有锈蚀文产生原因焊丝运输过程包装破损、焊丝库过潮、湿度超标、存放时间过长、焊丝被手摸过后存放。造成现象文万焊接时，带锈蚀的焊丝进入到送丝机时，压紧轮会打滑，影响正常送丝。当带锈蚀部位的焊丝进入焊枪时，由于焊丝直径增大，会被导电嘴堵住，无法焊接，电流过大时会烧损导电嘴，焊缝成形差，表面有杂物。注意事项在打开焊丝包装时应检查焊丝是否生锈，生锈的焊丝要及时到焊丝库更换。焊丝包装不得破损，控制焊丝库的湿度，焊丝存放应离地面及墙体300mm,做到先采购的焊丝先使用，打开使用的焊丝严禁用手摸。方焊丝粗细不均或有毛刺产生原因生产焊丝时，由于拔丝设备不合格造成的造成现象焊接时，粗细不均匀或有毛刺的焊丝进入焊枪送丝软管时，会与软管壁产生摩擦并带有振动，当振动逐步向焊枪接近，进入导电嘴时会产生送丝不稳、断续焊接或被卡住现象。注意事项方万更换新的导电嘴后若还产生断续焊接现象，应用匹配型号的导电嘴对焊丝进行焊接前的检查。发现未经焊机压紧轮的焊丝通过型号匹配的导电嘴不畅通时，定是焊丝直径粗细不均匀，应更换焊丝。送丝压紧轮使用不当产生原因送丝机压紧轮使用时应和焊丝匹配，实芯碳钢焊丝使用钢制轮药芯焊丝使用陶瓷轮，而且轮槽型号与焊丝直径相匹配。压力按使用要求进行调节，不得过松和过紧。造成现象当碳钢实芯焊丝使用陶瓷轮时，会造成陶瓷轮磨损太快。当药芯焊丝使用钢制送丝轮时，会将药芯焊丝压瘪开裂使焊药漏出无法焊接。当碳钢实心焊丝直径大于送丝轮沟槽直径时，易在焊丝上产生压痕，使焊丝圆形截面变形，带有压痕的焊丝部位通过导电嘴时会被卡当焊丝直径小于送丝轮沟槽直径时，送丝轮与焊丝摩擦力不足无法正常送丝。当送丝轮与焊丝直径匹配时，送丝机压紧轮压力也要适当。送丝轮压力过大时，会造成焊丝变形；送丝轮压力过小时，送丝轮与焊丝摩擦力过小，当焊丝在送丝软管内或导电嘴上受到阻力时会出现送丝不稳定现象注意事项文文万万万
