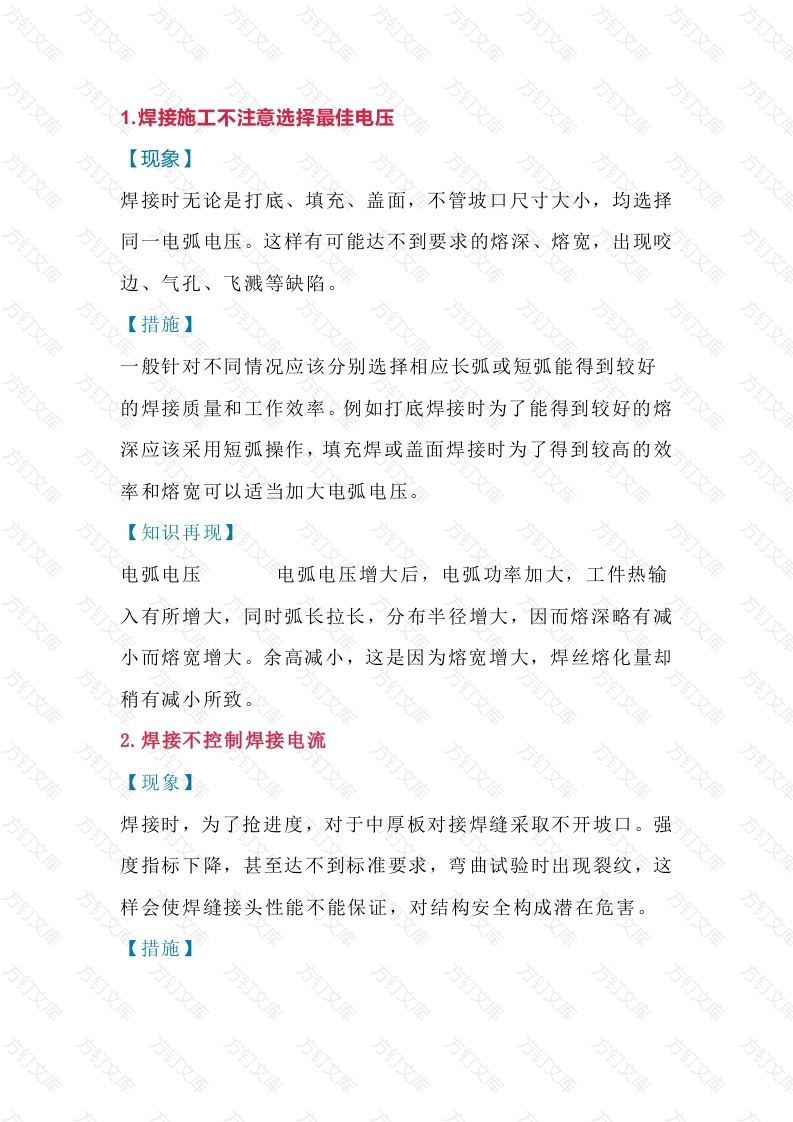

1.焊接施工不注意选择最佳电压【现象】焊接时无论是打底、填充、盖面，不管坡口尺寸大小，均选择同一电弧电压。这样有可能达不到要求的熔深、熔宽，出现咬边、气孔、飞溅等缺陷【措施】文般针对不同情况应该分别选择相应长弧或短弧能得到较好的焊接质量和工作效率。例如打底焊接时为了能得到较好的熔深应该采用短弧操作，填充焊或盖面焊接时为了得到较高的效率和熔宽可以适当加大电弧电压。【知识再现】电弧电压电弧电压增大后，电弧功率加大，工件热输入有所增大，同时弧长拉长，分布半径增大，因而熔深略有减小而熔宽增大。余高减小，这是因为熔宽增大，焊丝熔化量却稍有减小所致。2.焊接不控制焊接电流【现象】焊接时，为了抢进度，对于中厚板对接焊缝采取不开坡口。强度指标下降，甚至达不到标准要求，弯曲试验时出现裂纹，这样会使焊缝接头性能不能保证，对结构安全构成潜在危害。【措施】万万焊接时要按工艺评定中的焊接电流控制，允许有10~15%浮动坡口的钝边尺寸不宜超过6mm。对接时，板厚超过6mm时，要开坡口进行焊接。【知识再现】焊接电流焊接电流增大时（其他条件不变），焊缝的熔深和余高增大，熔宽没多大变化（或略为增大）。这是因为：(1)电流增大后，工件上的电弧力和热输入均增大，热源位置下移，熔深增大。熔深与焊接电流近于正比关系。(2)电流增大后，焊丝融化量近于成比例地增多，由于熔宽近于不变，所以余高增大。(3)电流增大后，弧柱直径增大，但是电弧潜入工件的深度增大，电弧斑点移动范围受到限制，因而熔宽近于不变3.不注意焊接速度与焊接电流，焊条直径协调使用【现象】焊接时不注意控制焊接速度与焊接电流，焊条直径、焊接位置协调起来使用。如对全熔透的角缝进行打底焊时，由于根部尺寸窄，如焊接速度过快，根部气体、夹渣没有足够的时间排出，易使根部产生未熔透、夹渣、气孔等缺陷；盖面焊时，如焊接速度过快，也易产生气孔：焊接速度过慢，则焊缝余高会过高，外形不整齐；焊接薄板或钝边尺寸小的焊缝时，焊接速度太慢，易出现烧穿等情况。【措施】文万文万万焊接速度对焊接质量和焊接生产效率有重大影响，选用时配合焊接电流、焊缝位置（打底焊，填充焊，盖面焊)、焊缝的厚薄、坡口尺寸选取适当的焊接速度，在保证熔透，气体、焊渣易排出，不烧穿，成形良好的前提下选用较大的焊接速度，以提高生产率效率。【知识再现】文焊接速度焊速提高时能量减小，熔深和熔宽都减小。余高也减小，因为单位长度焊缝上的焊丝金属的熔敷量与焊速成反比，熔宽则近于焊速的开方成反比4.施焊时不注意控制电弧长度【现象】施焊时不根据坡口形式、焊接层数、焊接形式、焊条型号等适当调整电弧长度。由于焊接电弧长度使用不当，较难得到高质量的焊缝。【措施】为了保证焊缝质量，施焊时一般多采用短弧操作，但可以根据不同的情况选用合适的弧长以获得最优的焊接质量，如V形坡口对接、角接的第一层应使用短些的电弧，以保证焊透，且不发生咬边现象，第二层可以稍长，以填满焊缝。焊缝间隙小时宜用短弧，间隙大时电弧可稍长，焊接速度加快仰焊电弧应最短，以防止铁水下流；立焊、横焊时为了控制熔池温度，也要用小电流、短弧焊接。另外，无论采取什么焊接，
