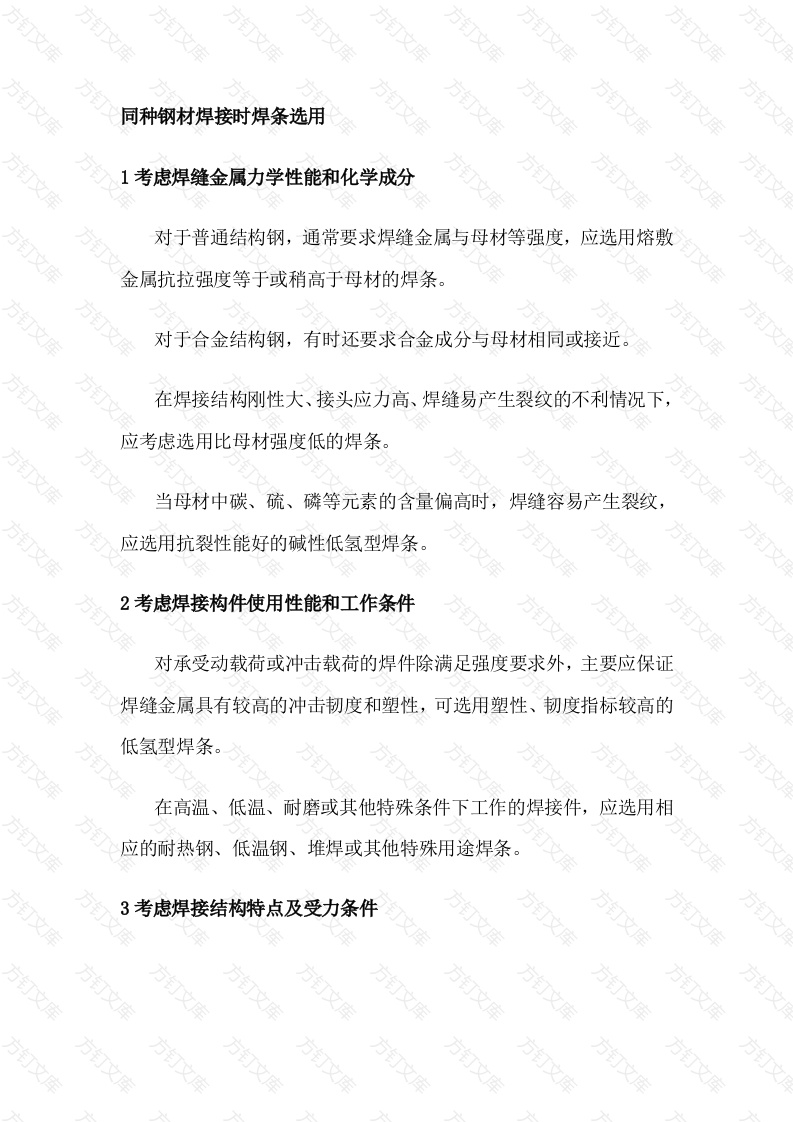

文同种钢材焊接时焊条选用1考虑焊缝金属力学性能和化学成分对于普通结构钢，通常要求焊缝金属与母材等强度，应选用熔敷金属抗拉强度等于或稍高于母材的焊条。对于合金结构钢，有时还要求合金成分与母材相同或接近。在焊接结构刚性大、接头应力高、焊缝易产生裂纹的不利情况下，应考虑选用比母材强度低的焊条。当母材中碳、硫、磷等元素的含量偏高时，焊缝容易产生裂纹，应选用抗裂性能好的碱性低氢型焊条。2考虑焊接构件使用性能和工作条件对承受动载荷或冲击载荷的焊件除满足强度要求外，主要应保证焊缝金属具有较高的冲击韧度和塑性，可选用塑性、韧度指标较高的低氢型焊条。在高温、低温、耐磨或其他特殊条件下工作的焊接件，应选用相应的耐热钢、低温钢、堆焊或其他特殊用途焊条。3考虑焊接结构特点及受力条件万方万万万万对结构形状复杂、刚性大的厚大焊接件，由于焊接过程中会产生很大的内应力，易使焊缝产生裂纹，应选用抗裂性能好的碱性低氢型焊条对受力不大、焊接部位难以清理干净的焊件，应选用对铁锈、氧化皮、油污不敏感的酸性焊条。文对受条件限制不能翻转的焊件，应选用适于全位置焊接的焊条。4考虑焊接施工条件和经济效益在满足产品使用性能要求的情况下，应选用工艺性好的酸性焊条。在狭小或通风条件差的场合，应选用酸性焊条或低尘焊条。对焊接工作量大的结构，有条件时应采用高效率焊条，如铁粉焊条高效率重力焊条等，或选用底层焊条、向下立焊条之类的专用焊条，以提高焊接生产率文异种钢焊接时焊条选用01强度级别不同的碳钢+低合金钢万般要求焊缝金属或接头的强度不低于两种被焊金属的最低强度，选用的焊条熔敷金属的强度应能保证焊缝及接头的强度不低于强度较低侧母材的强度，同时焊缝金属的塑性和冲击韧度应不低于强度较高而塑性较差侧母材的性能。因此可按两者之中强度级别较低的钢材选用焊条。但是，为了防止焊接裂纹，应按强度级别较高、焊接性较差的钢种确定焊接工艺，包括焊接规范、预热温度及焊后热处理等02低合金钢+奥氏体不锈钢应按照对熔敷金属化学成分限定的数值来选用焊条，般选用铬和镍含量较高的、塑性和抗裂性较好的0C25Ni13型奥氏体钢焊条，以避免因产生脆性淬硬组织而导致的裂纹，但应按焊接性较差的不锈钢确定焊接工艺。03不锈复合钢板应考虑对基层、覆层、过渡层的焊接要求选用三种不同性能的焊条。对基层（碳钢或低合金钢）的焊接，选用相应强度等级的结构钢焊条：覆层直接与腐蚀介质接触，应选用相应成分的奥氏体不锈钢焊条。关键是过渡层（即层与基层交界面）的焊接，必须考虑基体材料的稀释作用，应选用铬和镍含量较高、塑性和抗裂性好的0Cr25Ni13型奥氏体钢焊条。万常用经验原则万(1)等强度原则选用与母材同强度等级的焊条。般用于焊接低碳钢和低合金钢。万文
