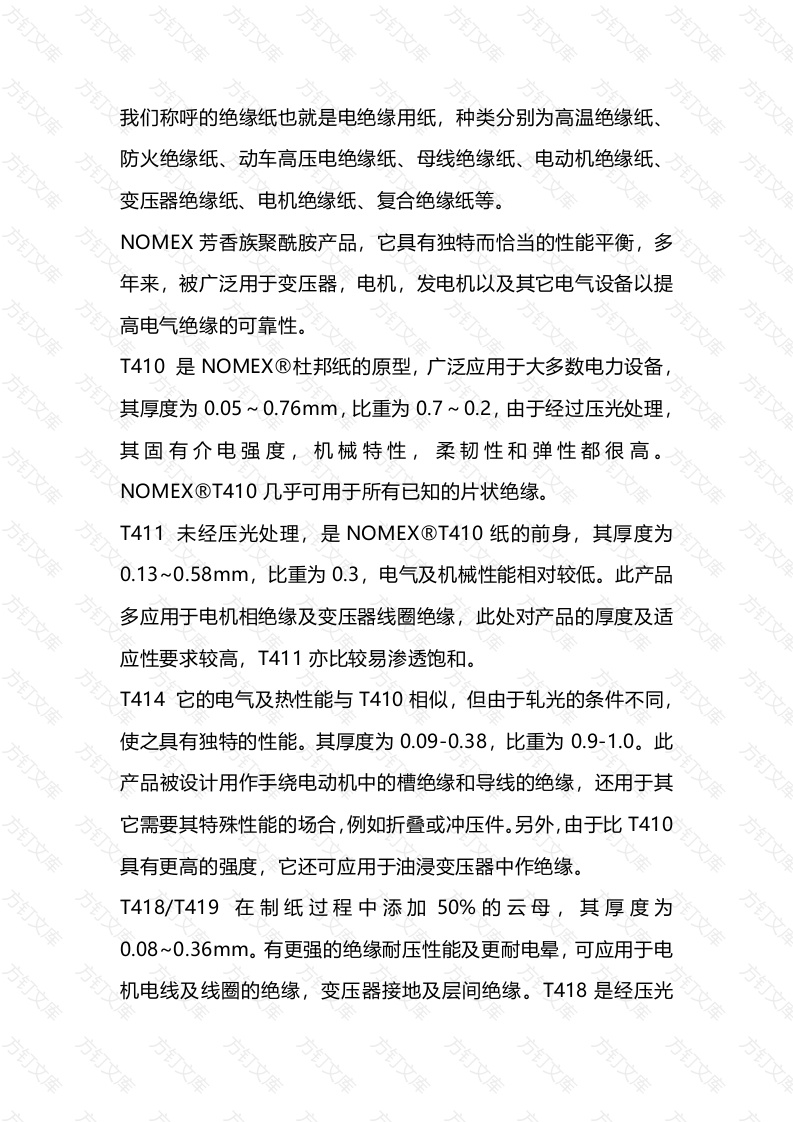

我们称呼的绝缘纸也就是电绝缘用纸，种类分别为高温绝缘纸、防火绝缘纸、动车高压电绝缘纸、母线绝缘纸、电动机绝缘纸、变压器绝缘纸、电机绝缘纸、复合绝缘纸等。NOMEX芳香族聚酰胺产品，它具有独特而恰当的性能平衡，多年来，被广泛用于变压器，电机，发电机以及其它电气设备以提高电气绝缘的可靠性。T410是NOMEX®杜邦纸的原型，广泛应用于大多数电力设备其厚度为0.05~0.76mm,比重为0.7~0.2，由于经过压光处理其固有介电强度，机械特性，柔韧性和弹性都很高。NOMEX®T410几乎可用于所有已知的片状绝缘。T411未经压光处理，是NOMEX®T410纸的前身，其厚度为0.13~0.58mm,比重为0.3，电气及机械性能相对较低。此产品多应用于电机相绝缘及变压器线圈绝缘，此处对产品的厚度及适应性要求较高，T411亦比较易渗透饱和。T414它的电气及热性能与T410相似，但由于轧光的条件不同，使之具有独特的性能。其厚度为0.09-0.38，比重为0.9-1.0。此产品被设计用作手绕电动机中的槽绝缘和导线的绝缘，还用于其它需要其特殊性能的场合，例如折叠或冲压件。另外，由于比T410具有更高的强度，它还可应用于油浸变压器中作绝缘。T418/T419在制纸过程中添加50%的云母，其厚度为0.08~0.36mm。有更强的绝缘耐压性能及更耐电晕，可应用于电机电线及线圈的绝缘，变压器接地及层间绝缘。T418是经压光制品，固有介电强度高。T419是未经压光，厚度有0.18及0.33mm,应用于适应性和饱和性要求高的用途。N196其特点是表面多牛细管，能够让树脂及清漆迅速浸透，品比重为0.7，机械性能良好，多用于对可浸性要求较高之处。在各类变压器（包括敞开通风干式，铸造线圈式和充液式）中可以有多种应用：导线绕扎、层隔绝缘、分段与箱体绝缘、绕圈端部填料、隔板与隔棒等。在敞开通风干式(OVDT)变压器中产品可以大大完善这类变压器的设计，减少电损耗，提高备用能力，增加安全性与可靠性，并减少导体和铁芯用钢量，从而缩小尺寸，降低成本。TFT复合材料，典型的用于180°C(H)级的电机和发电机的绝缘，也用于200°C(N)级的干式变压器中，作为层间绝缘和接地绝缘。TFT复合材料，是电气，物体，热性能均衡的一个产品，通过绝缘材料性能的提升而提高设备工作的可靠性。A级绝缘包括经过浸渍处理的棉纱、丝、纸等有机纤维材料以及普通漆包线上的磁漆等。目前仅在变压器中使用。A级绝缘的容许工作温度为105℃。E级绝缘包括用聚酯树脂、环氧树脂、三醋酸纤维等制成的薄膜，聚乙烯醇缩醛高强度漆包线上的磁漆等。用在中、小型交、直流电机中。E级绝缘的容许工作温度为120℃。B级绝缘包括云母、石棉、玻璃丝等无机物用有机漆或树脂（作了耐热性处理)作为粘合剂制成的材料及其组合物，聚酯高强度漆包线上的磁漆等。一般大、中型同步机及中、小型交，直流电机中采用。B级绝缘材料的容许工作温度为130℃。F级绝缘包括云母、石棉、玻璃丝等无机物用硅有机化合物改性的合成树脂漆，或耐热性能符合这一等级要求的醇酸、环氧树脂作为粘合物而制成的材料或其组合物。F级绝缘的容许工作温度为155℃。H级绝缘包括硅有机物以及云母、石棉、玻璃丝等无机物用硅有机漆作为粘合物而制成的材料。主要应用在要求尽量缩小尺寸、减轻重量的场合，如航空电机、吊车电机牵引电机等。H级复合绝缘纸容许工作温度为180℃。对于电机绝缘纸厚度与干瓦配比，需要明确的是一般铜线上的漆膜是已满足绝缘条件的，但是由于在制作、运输、嵌线、烘干加热等条件下，难免会出现漆膜掉落的情况，从而需要绝缘纸进步绝缘。其次，绝缘纸厚度的选择并没有一个固定的数值，总的原则是在不增加嵌线难度的情况下，越厚越好。我们在绝缘纸实际使用期间来看如何应用：根据电机功率大小来定，一般10干瓦以下电机绝缘纸厚度0.17毫米，10K瓦以上0.21绝缘纸为宜。2对于电动机中心高度80-112mm,电机绝缘纸厚度约为0.25mm;中心高度132-160mm,电机绝缘纸厚度约为0.3mm;中心高度180-280mm,电机绝缘纸厚度约为0.35mm。
