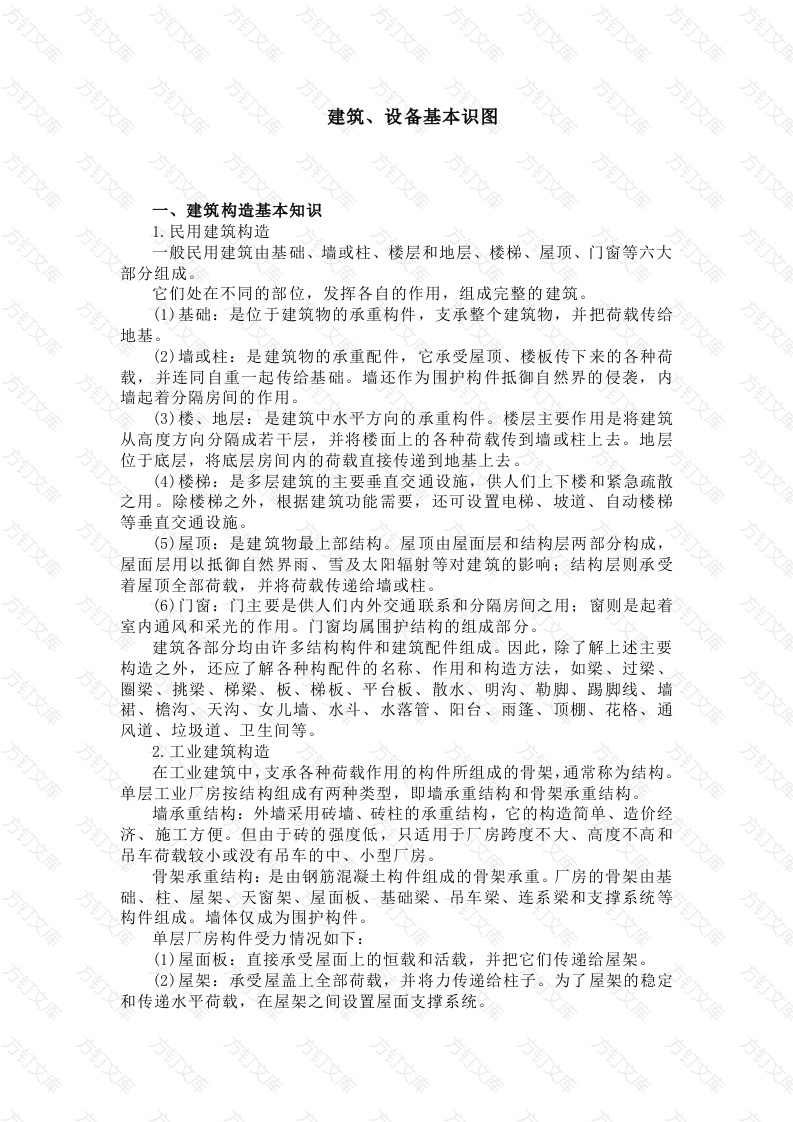

建筑、设备基本识图建筑构造基本知识1.民用建筑构造般民用建筑由基础、墙或柱、楼层和地层、楼梯、屋顶、门窗等六大部分组成。它们处在不同的部位，发挥各自的作用，组成完整的建筑。(1)基础：是位于建筑物的承重构件，支承整个建筑物，并把荷载传给地基。(2)墙或柱：是建筑物的承重配件，它承受屋顶、楼板传下来的各种荷载，并连同自重一起传给基础。墙还作为围护构件抵御自然界的侵袭，内墙起着分隔房间的作用。(3)楼、地层：是建筑中水平方向的承重构件。楼层主要作用是将建筑从高度方向分隔成若干层，并将楼面上的各种荷载传到墙或柱上去。地层位于底层，将底层房间内的荷载直接传递到地基上去。(4)楼梯：是多层建筑的主要垂直交通设施，供人们上下楼和紧急疏散之用。除楼梯之外，根据建筑功能需要，还可设置电梯、坡道、自动楼梯等垂直交通设施。(5)屋顶：是建筑物最上部结构。屋顶由屋面层和结构层两部分构成，屋面层用以抵御自然界雨、雪及太阳辐射等对建筑的影响：结构层则承受着屋顶全部荷载，并将荷载传递给墙或柱。(6)门窗：门主要是供人们内外交通联系和分隔房间之用；窗则是起着室内通风和采光的作用。门窗均属围护结构的组成部分。建筑各部分均由许多结构构件和建筑配件组成。因此，除了解上述主要构造之外，还应了解各种构配件的名称、作用和构造方法，如梁、过梁、圈梁、挑梁、梯梁、板、梯板、平台板、散水、明沟、勒脚、踢脚线、墙裙、檐沟、天沟、女儿墙、水斗、水落管、阳台、雨篷、顶棚、花格、通风道、垃圾道、卫生间等。2.工业建筑构造在工业建筑中，支承各种荷载作用的构件所组成的骨架，通常称为结构单层工业厂房按结构组成有两种类型，即墙承重结构和骨架承重结构。墙承重结构：外墙采用砖墙、砖柱的承重结构，它的构造简单、造价经济、施工方便。但由于砖的强度低，只适用于厂房跨度不大、高度不高和吊车荷载较小或没有吊车的中、小型厂房。骨架承重结构：是由钢筋混凝土构件组成的骨架承重。厂房的骨架由基础、柱、屋架、天窗架、屋面板、基础梁、吊车梁、连系梁和支撑系统等构件组成。墙体仅成为围护构件。单层厂房构件受力情况如下：(1)屋面板：直接承受屋面上的恒载和活载，并把它们传递给屋架。(2)屋架：承受屋盖上全部荷载，并将力传递给柱子。为了屋架的稳定和传递水平荷载，在屋架之间设置屋面支撑系统。(3)柱子：承受屋架、吊车梁、外墙和支撑传来的荷载，并把它传给基础。(4)吊车梁：承受吊车荷载和吊车自重并传递给柱子(⑤)墙体：承受风荷载，并把它传给柱子和基础梁。(6)连系梁：承受外墙重量，并把它传给柱子和基础。(7)基础梁：承受外墙重量，并把它传给基础。(⑧)基础：承受柱和基础梁传来的荷载，并把它传给地基。(9)天窗架：有天窗的屋面设置天窗架，承受天窗架以上屋面板及屋面荷载，并将它传给屋架。(10)抗风柱：承受山墙传来的风荷载，并把它传给屋盖和基础二、建筑视图的基本知识施工图是在建筑工程中能十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。因此，施工图是房屋建筑施工时的重要依据，同样也是企业管理的重要技术文件。一套完整的施工图包括建筑、结构、水电、暖通等。施工图是为施工服务的，要求准确、完整、简明、清晰，各有关部分应统一无矛盾，结构和构造交代清楚，满足施工要求。为了减少设计工作量，缩短设计时间，对于建筑各部分构造，如门窗、地面、装饰、设备、结构构件等，各地均有标准图供设计时选用，应按图施工，使建筑逐步走向标准化。1.施工图的内容(1)建筑总平面图：主要说明拟建建筑物所在的地理位置和周围环境的平面布置图。一般在图上应标出新建筑物的平面形状、层数、绝对标高，建筑物周围的地貌以及旧建筑平面形状，新旧建筑的相对位置，建成后的道路、水源、电源、下水道干线的位置、地形等高线等。有的总平面图，设计人员还可采用测量人员测绘的标有坐标网的总平面图，画上新建筑物的甲面形状和位置，其位置用坐标来表示。为了表示建筑物朝向和方位，在总平面图中，还应标上绘有指北针和风率的“风玫瑰图”。简单的建筑物一般将总平面图放在建筑施工图的首页。(2)建筑施工图：是说明房屋建筑各层平面布置、立面和剖面形式、建筑各部分构造及构造详图的图纸。建筑施工图包括设计说明、各层平面图、各立面图、剖面图、构造详图、材料做法说明等。建筑施工图纸在图标栏内应标注“建施X×号图”，以便查阅。(3)结构施工图：是说明房屋的结构构造类型、结构平面布置、构件尺寸、材料和施工要求等的图纸。结构施工图包括基础平面图和基础详图、各层结构平面布置图、结构构造详图、构件图等。结构施工图纸在图标内应标注“结施××号图”(4)暖卫施工图：是一栋房屋建筑中卫生设备、给排水管道、暖气和煤气管道、通风管道等布置和构造图。暖卫施工图主要有平面布置图、轴测图、构造详图等，这类图纸在图标内应分别标上“水施”“暖通”等(5)电气设备施工图：是房屋建筑内部电气线路的走向和电气设备的施工图纸，它有平面布置图、系统图、详图等，图标内标上“电施”2.施工图的画法规定施工图的画法主要是根据正投影原理和《建筑制图标准》(GB/T50104)以及建筑、结构、水电、设备等设计规范中有关规定而绘制成的。因此认真学习制图标准和有关设计规范是识读、绘制施工图的必备基础。对于《建筑制图标准》中的图幅、图标、字体注写、线型、比例、尺寸标注、图例等应认真学习和掌握。(1)详图索引符号。整套施工图纸，简单的有几张、十几张，复杂的有几十张、几百张。而图纸与图纸之间相互又有紧密联系，以便对照阅读，这就需要用一种简单而明了的符号来表示，这种符号称为详图索引符号，如图3-2(a)所示，它由直径为10mm的圆和水平直径组成。万万所索引的详图，如在本张图纸上时，表示方法如图3-2(b)所示。下面小横表示在本张图上，上面5表示详图的编号为第5号详图所索引的详图，如不在本张图纸上时，表示方法如图3-2（℃）所示。下面2表示详图所在的图纸为第2张图，上面5表示详图的编号为第5号详图。所索引的详图，如采用标准详图时，须在索引符号水平直径的延长线上加注该标准图的编号，如图3-2()所示，为J103标准图集，查阅该图集的第2张图纸中的第5号详图。详图的位置和编号，应以详图符号表示，详图符号的圆应以直径为14mm粗实线绘制。详图应按下列规定编号：详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号：详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画以水平直径，在上半圆内注明详图编号，在下半圆内注明被索引的图纸的编号。(2)图例和符号。施工图中采用了不少图例和符号，简化了各类构造和材料三、施工图的识读方法读图的方法文万文万万万
