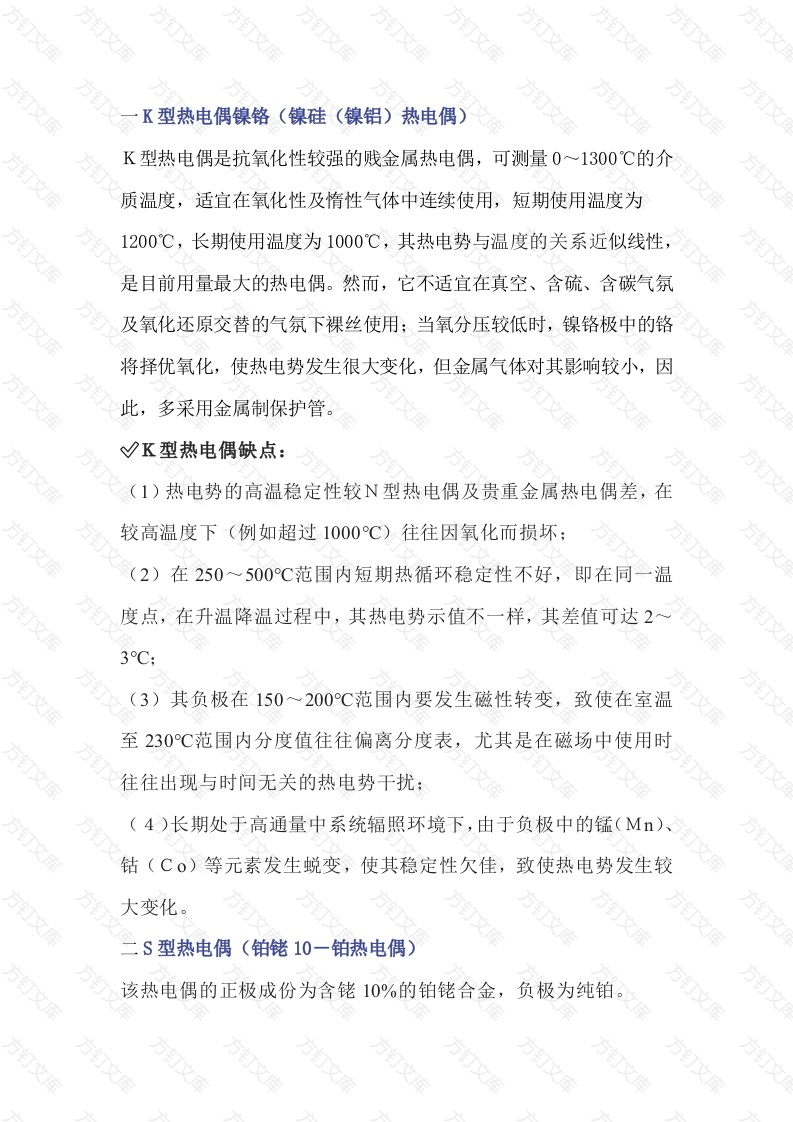

K型热电偶镍铬（镍硅（镍铝）热电偶)K型热电偶是抗氧化性较强的贱金属热电偶，可测量0~一1300℃的介质温度，适宜在氧化性及惰性气体中连续使用，短期使用温度为1200℃，长期使用温度为1000℃，其热电势与温度的关系近似线性，是目前用量最大的热电偶。然而，它不适宜在真空、含硫、含碳气氛及氧化还原交替的气氛下裸丝使用：当氧分压较低时，镍铬极中的铬将择优氧化，使热电势发生很大变化，但金属气体对其影响较小，因此，多采用金属制保护管。)K型热电偶缺点：(1)热电势的高温稳定性较N型热电偶及贵重金属热电偶差，在较高温度下（例如超过1000℃）往往因氧化而损坏：2)在250~500℃范围内短期热循环稳定性不好，即在同一温度点，在升温降温过程中，其热电势示值不一样，其差值可达2~(3)其负极在150~200C范围内要发生磁性转变，致使在室温至230℃范围内分度值往往偏离分度表，尤其是在磁场中使用时往往出现与时间无关的热电势干扰；(4)长期处于高通量中系统辐照环境下，由于负极中的锰(M)、钴(C0)等元素发生蜕变，使其稳定性欠佳，致使热电势发生较大变化S型热电偶（铂佬10一铂热电偶）该热电偶的正极成份为含铑10%的铂铑合金，负极为纯铂。1)热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用长期使用温度可达1300℃，超达1400C时，即使在空气中、纯铂丝也将会再结晶，使晶粒粗大而断裂；(2)精度高，在所有热电偶中准确度等级最高，通常用作标准或测量较高温度：(3)使用范围较广，均匀性及互换性好4)主要缺点有：微分热电势较小，因而灵敏度较低；价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用三E型热电偶（镍铬一铜镍[康铜]热电偶）)E型热电偶：一种较新的产品，正极为镍铬合金，负极为铜镍合金(康铜)。其最大特点是在常用的热电偶中，其热电势最大，即灵敏度最高：它的应用范围虽不及K型偶广泛，但在要求灵敏度高、热导率低、可容许大电阻的条件下，常常被选用：使用中的限制条件与K型相同，但对于含有较高湿度气氛的腐蚀不很敏感。四N型热电偶（镍铬硅一镍硅热电偶）主要特点：在1300℃以下调温抗氧化能力强，长期稳定性及短期热循环复现性好，耐核辐射及耐低温性能好，另外，在400~1300℃范围内。N型热电偶的热电特性的线性比K型偶要好：但在低温范围内(-200~400℃)的非线性误差较大，同时，材料较硬难于加工。五J型热电偶（铁一康铜热电偶）VJ型热电偶：该热电偶的正极为纯铁，负极为康铜(铜镍合金)具特点是价格便宜，适用于真空氧化的还原或惰性气氛中，温度范围从-200~800℃，但常用温度只在500℃以下，因为超过这个温度后，铁热电极的氧化速率加快，如采用粗线径的丝材，尚可在高温中使用且有较长的寿命；该热电偶能耐氢气(H2)及一氧化碳(CO)气体腐蚀，但不能在高温（例如500℃）含硫(S)的气氛中使用。六T型热电偶（铜一铜镍热电偶）T型热电电偶：该热电偶的正极为纯铜，负极为铜镍合金（也称康铜)，其主要特点是：在贱金属热电偶中，它的准确度最高、热电极的均匀性好；它的使用温度是-200~350℃，因铜热电极易氧化，并且氧化膜易脱落，故在氧化性气氛中使用时，一般不能超过300℃，在-200~300℃范围内，它们灵敏度比较高，铜一康铜热电偶还有一个特点是价格便宜，是常用几种定型产品中最便宜的一种R型热电偶（铂储13一铂热电偶)该热电偶的正极为含13%的铂铑合金，负极为纯铂，同S型相比，它的电势率大15%左右，其它性能几乎相同。R型热电偶在日本产业界，作为高温热电偶用得最多，而在中国，则用得较少万万万万万
