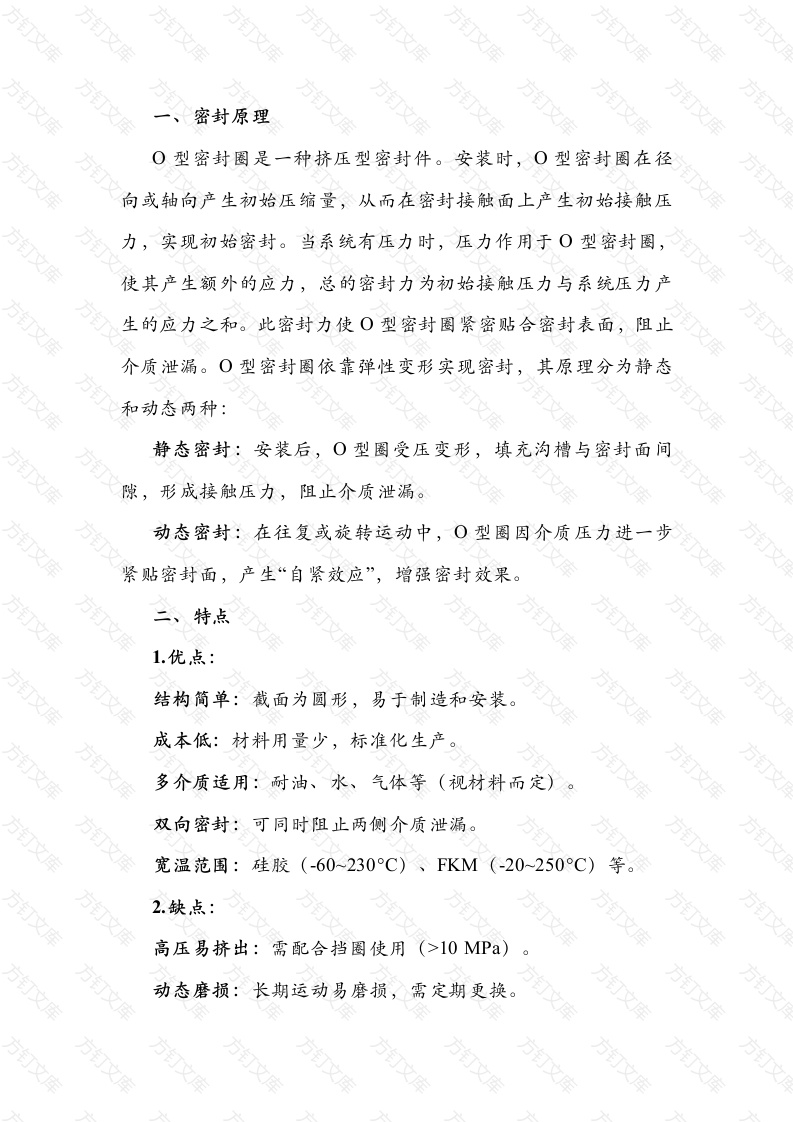

密封原理O型密封圈是一种挤压型密封件。安装时，O型密封圈在径向或轴向产生初始压缩量，从而在密封接触面上产生初始接触压力，实现初始密封。当系统有压力时，压力作用于O型密封圈，使其产生额外的应力，总的密封力为初始接触压力与系统压力产生的应力之和。此密封力使O型密封圈紧密贴合密封表面，阻止介质泄漏。O型密封圈依靠弹性变形实现密封，其原理分为静态和动态两种：静态密封：安装后，O型圈受压变形，填充沟槽与密封面间形成接触压力，阻止介质泄漏。动态密封：在往复或旋转运动中，O型圈因介质压力进一步紧贴密封面，产生“自紧效应”，增强密封效果。二、特点文结构简单：截面为圆形，易于制造和安方成本低：材料用量少，标准化生产多介质适用：耐油、水、气体等（视材料而定）双向密封：可同时阻止两侧介质泄漏。宽温范围：硅胶(-60-230C)、FKM(-20-250°C)等2.缺点：高压易挤出：需配合挡圈使用(>l0MPa)动态磨损：长期运动易磨损，需定期更换。万文万文永久变形：高温或过度压缩后可能失效。三、应用领域静态密封：法兰、端盖、管道接头（如液压油箱盖）动态密封：液压缸活塞杆、气动阀芯、汽车减震器。行业案例：航空航天：燃料系统密封(FKM材料耐高温燃油)医疗设备：消毒器械（硅胶耐高温高压灭菌）家电：咖啡机水泵(NBR耐热水)。四、设计计算沟槽设计（以GB/T3452.3为例)宽度：W=1.3×do(do为线径)。万深度：H=do×(1-压缩率)，压缩率通常取15%-25%。圆角半径：0.1-0.2mm防止安装损伤。文方压缩率计算：压缩率=(do-h)do×100%方(h为沟槽深度，静态密封推荐15%-30%，动态密封10%-20%)。拉伸量控制：内径拉伸：拉伸率=(Dg-Di)/Di×100%(Dg为沟槽内径，D:为O圈内径)，建议<5%以防截面减小。场景压缩率范围备注静密封18%~22%高可靠性（如核电站）万方文往复密封8%-12%配合润滑剂降低摩擦旋转密封需热膨胀补偿设计防挤出分析：挡圈选型公式：间隙≤P×do/2×材料硬度(Shore A)挤出间隙校核：根据压力和材料硬度选择最大允许间隙（例：70 Shore A的NBR在10MPa下，间隙≤0.15mm)五、选型要点1.工况参数：压力：低压(<5MPa)直接使用，高压需加挡圈（如聚四氟乙烯挡圈)温度：EPDM耐120C蒸汽，FKM耐250C机油。介质：NBR耐矿物油，FFKM耐强酸（如氢氟酸）2.材料选择：NBR(丁腈橡胶)：成本低，耐油，适用40~120°C。FKM(氟橡胶)：耐高温/腐蚀，用于汽车燃油系统。Silicone（硅胶)：食品级，耐高温但耐磨性差。3.尺寸标准：美标AS568:常用系列如-001(1.78mm线径)至-425。选型工具：依据轴径/孔径查手册，例如内径25mm、线径2.65mm对应AS568-010。六、失效预防万万万
