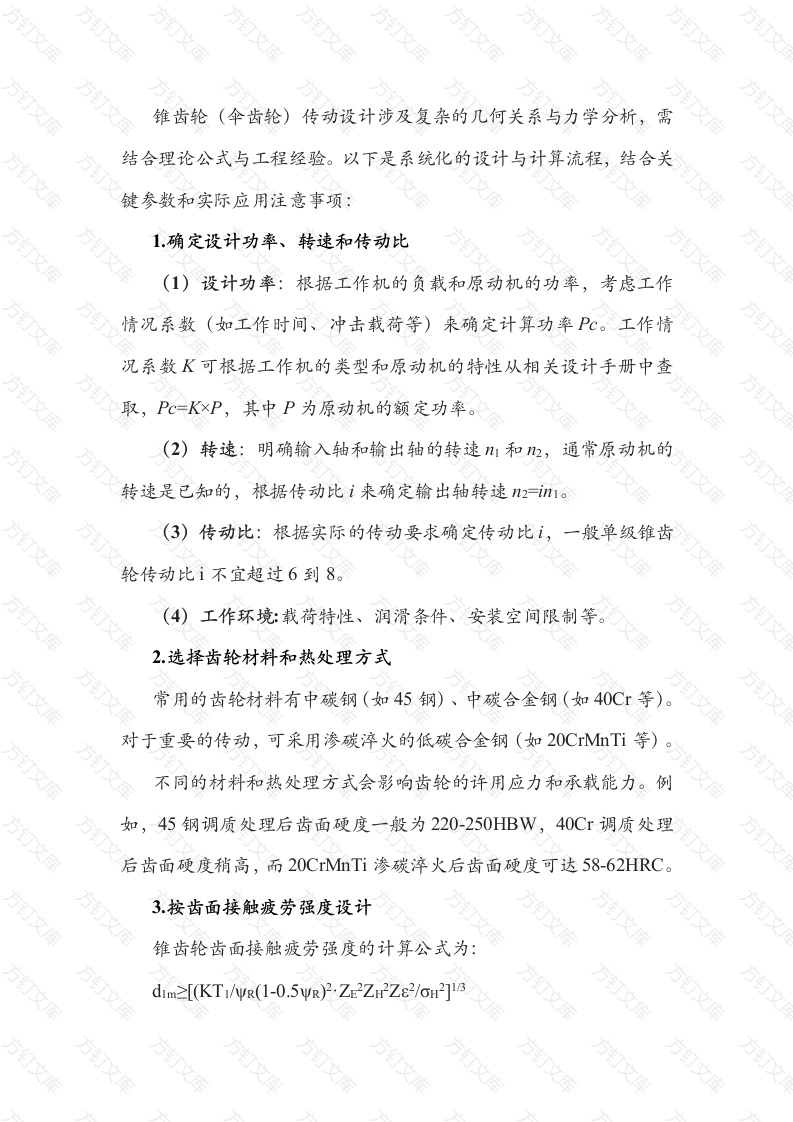

锥齿轮（伞齿轮）传动设计涉及复杂的几何关系与力学分析，需结合理论公式与工程经验。以下是系统化的设计与计算流程，结合关键参数和实际应用注意事项：1.确定设计功率、转速和传动比(1)设计功率：根据工作机的负载和原动机的功率，考虑工作情况系数（如工作时间、冲击载荷等）来确定计算功率P℃。工作情况系数K可根据工作机的类型和原动机的特性从相关设计手册中查取，PC=K×P,其中P为原动机的额定功率。(2)转速：明确输入轴和输出轴的转速1和12，通常原动机的转速是已知的，根据传动比i来确定输出轴转速n2=i1。(3)传动比：根据实际的传动要求确定传动比，一般单级锥齿轮传动比i不宜超过6到8。(4)工作环境：载荷特性、润滑条件、安装空间限制等。文2.选择齿轮材料和热处理方式常用的齿轮材料有中碳钢（如45钢）、中碳合金钢（如40Cr等）。对于重要的传动，可采用渗碳淬火的低碳合金钢（如20 CrMnTi等）不同的材料和热处理方式会影响齿轮的许用应力和承载能力。例如，45钢调质处理后齿面硬度一般为220-250HBW,40Cr调质处理后齿面硬度稍高，而20 CrMnTi渗碳淬火后齿面硬度可达58-62HRC。3按齿面接触疲劳强度设计文锥齿轮齿面接触疲劳强度的计算公式为万文dm为小齿轮齿宽中点的分度圆直径；K为载荷系数，包括使用系数KA、动载系数K、齿间载荷分配系数K和齿向载荷分布系数Kg,K=KAK KKB,各系数可从设计手册中查取；T1为小齿轮传递的转矩，T9.55×10P/1(P。功率单位为kW,n转速，单位为rmin)ΨR为齿宽系数，一般取R0.2-0.3;Z玉为弹性系数，与齿轮材料的弹性模量和泊松比有关，对于钢-钢材料组合，Z=189.8(MPa)2;Z为节，点区域系数，与齿轮的压力角和齿数比有关，标准压力角=20°时，ZH可根据齿数比查取，(直齿2.5，螺旋齿≈2.2~2.4)；Z为重合度系数（一般取0.850.95）；设计手册中查取，SH为接触疲劳安全系数，一般取SH=1.0-1.3。计算出dm后，可根据dmd1(1-0.5v)计算小齿轮的大端分度圆直径d,进而确定其他几何尺寸。4.几何尺寸计算分度圆直径：dmz1,d2=mz2,其中m为大端模数，Z1和z2分别为小齿轮和大齿轮的齿数齿数选择：一般小齿轮齿数z1取17-30，为了使两轮齿的弯曲强度接近，模数计算：由d计算出大端模数m=d/z,并将其圆整为标准模锥距：R=1/2(d2+d22)12齿宽：b=RR。分度圆锥角：δ1=arctan齿顶高：haha'm,ha为齿顶高系数，标准值ha'=l。齿根高：h(ha+c)m,c为顶隙系数，标准值c0.2。齿顶圆直径：da1=d+2 hacosδ)，d2=d2+2 hacosδ2。方方5.按齿根弯曲疲劳强度校核锥齿轮齿根弯曲疲劳强度的计算公式为：其中：Y℉为齿形系数，与齿数有关，可从设计手册中查取；万文Ys为应力修正系数，也与齿数有关，可从设计手册中查取；Yε为重合度系数（与接触校核类似）；设计手册中查取，Sr为弯曲疲劳安全系数，一般取SF=1.2-1.5。如果计算得到的σF小于等于[σ]，则弯曲强度满足要求；否则，需要调整设计参数（如增大模数、增加齿数等）重新进行计算。6.计算齿轮的圆周速度并确定精度等级小齿轮齿宽中，点的圆周速度Vm=πd1mn/60×1000。万万文文
