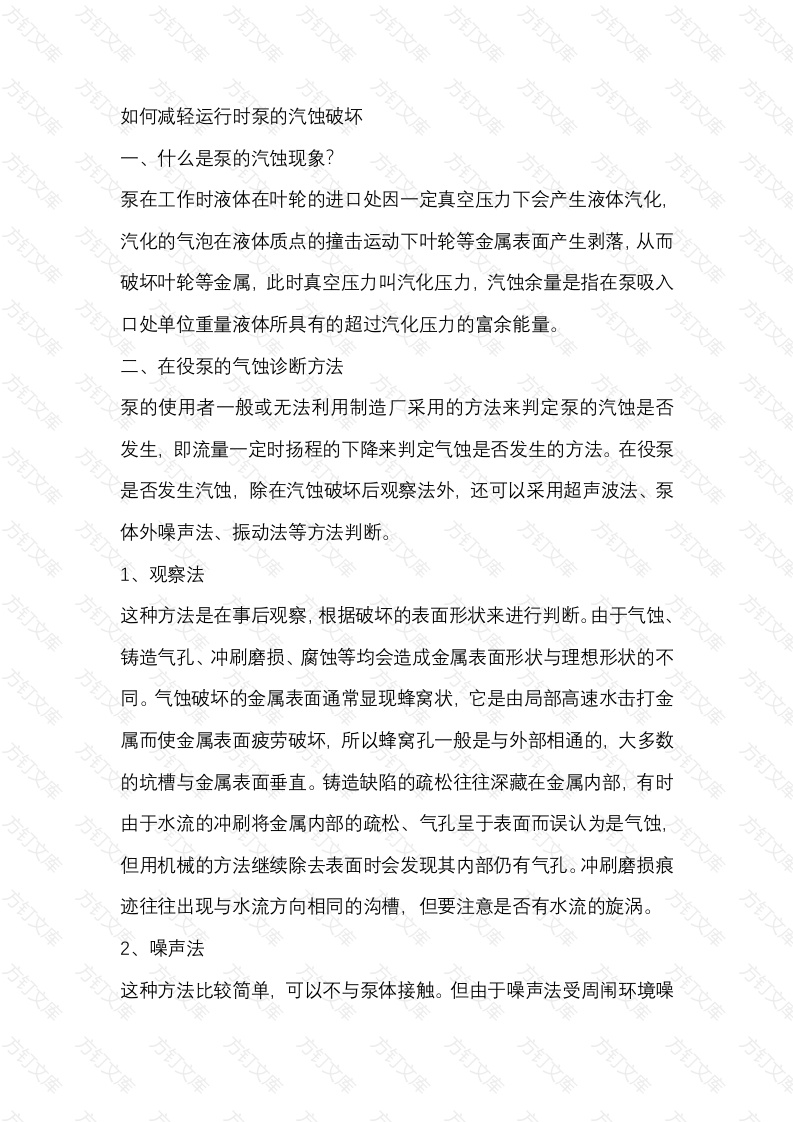

如何减轻运行时泵的汽蚀破坏什么是泵的汽蚀现象？泵在工作时液体在叶轮的进口处因一定真空压力下会产生液体汽化汽化的气泡在液体质点的撞击运动下叶轮等金属表面产生剥落，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸)口处单位重量液体所具有的超过汽化压力的富余能量。二、在役泵的气蚀诊断方法泵的使用者一般或无法利用制造厂采用的方法来判定泵的汽蚀是否发生，即流量一定时扬程的下降来判定气蚀是否发生的方法。在役泵是否发生汽蚀，除在汽蚀破坏后观察法外，还可以采用超声波法、泵体外噪声法、振动法等方法判断1、观察法这种方法是在事后观察，根据破坏的表面形状来进行判断。由于气蚀、铸造气孔、冲刷磨损、腐蚀等均会造成金属表面形状与理想形状的不同。气蚀破坏的金属表面通常显现蜂窝状，它是由局部高速水击打金属而使金属表面疲劳破坏，所以蜂窝孔一般是与外部相通的，大多数的坑槽与金属表面垂直。铸造缺陷的疏松往往深藏在金属内部，有时由于水流的冲刷将金属内部的疏松、气孔呈于表面而误认为是气蚀但用机械的方法继续除去表面时会发现其内部仍有气孔。冲刷磨损痕迹往往出现与水流方向相同的沟槽，但要注意是否有水流的旋涡。2、噪声法这种方法比较简单，可以不与泵体接触。但由于噪声法受周闱环境噪声的影响较大，当显示其强度最高时。一般水泵汽蚀已达到非常强烈的阶段，这时入耳已能通过强烈的汽蚀爆裂声判别气蚀工况。因此泵体噪声法不太适合现场监测汽蚀的发生。3、振动法通过加速度计探头测量泵体振动频率的一种方法，方法简单，但灵敏度较低。特别对于大泵，泵体刚度大。对泵内局部汽蚀引起的气泡溃裂所产生的激振反应迟钝，同时，泵上振源较多。由于气蚀引起的振动常被掩没在其他振动之中。因此，振动法只适宜作为现场监测汽蚀的辅助手段。4、超声法超声波法测量汽蚀方法简单，调试方便，且不受其他环境噪声的干扰对气蚀的发生和发展敏感性强。因此，作为泵站现场监测汽蚀处一种比较理想的方法。三、减轻在役泵的汽蚀破坏的方法1、进水池在使用现场，对泵汽蚀（包括其他故障)对查看进水池的流动状况是十分必要且又相当方便易行的。关于是否需要破涡板，主要应该在现场查看进水池的流动，如果池表面能看到强力的旋涡，就应该考虑加破涡板。另外，管口与进水池的几何尺寸也应注意。管口离池壁的距离是否合适，是否有气泡进入泵吸入管2、进水管路进口管路的设置除应该尽量使管路损失小（如尽量少使用弯头和不必要的阀门)外，让进水管不得有高于泵进口的部位以防止管内积气。也可以这么讲，减小吸入管道的阻力，如加大管径，减少管道附件、底阀、弯管、闸阀等。此方法通过改进吸入条件来达到提高NPSHa值的目的，也是比较方便实用。3、利用引射结构喷射装置在原理上相当于液喷射泵。在泵的出口处引出一高压水，引到高压水室内，高压水通过环形喷嘴进入泵的吸入管内。高压水与吸入管内的水混合、交换能量，混合后的混合水能量相对于原吸入管的水能量增加，从而满足泵进口所必需的汽蚀余量。另外还可以通过增加升压泵、增加贮槽气相压力、降低输送介质温度、采用双吸泵等方法来达到目的，但实际操作起来都比较困难，且增加费用较大4、进口补气补气的方法并不能防止汽蚀空穴的产生，但适当补气会减轻空穴破裂对流道边壁的破坏，补入的气体像一层保护流道边壁的海绵。这种方法在水轮机等中普遍采用，但向泵内补气由于补气量难于掌握使用非常少。有人对补气防水泵气蚀进行了研究并取得了一定效果，但同时指出：补气防治水泵汽蚀，技术性很强，只有补气流量、补气位置和补气方式恰当，才能取得好的效果。否则，会使泵的流量、扬程和效率下降很多，引起不良后果。5、采用抗汽蚀材料不同的材料抗汽蚀能力有十分明显的区別。影响材料抗剥蚀能力的因素很多，通常具有高硬度和高弹性的材料抗剥蚀能力较强。国外推荐
