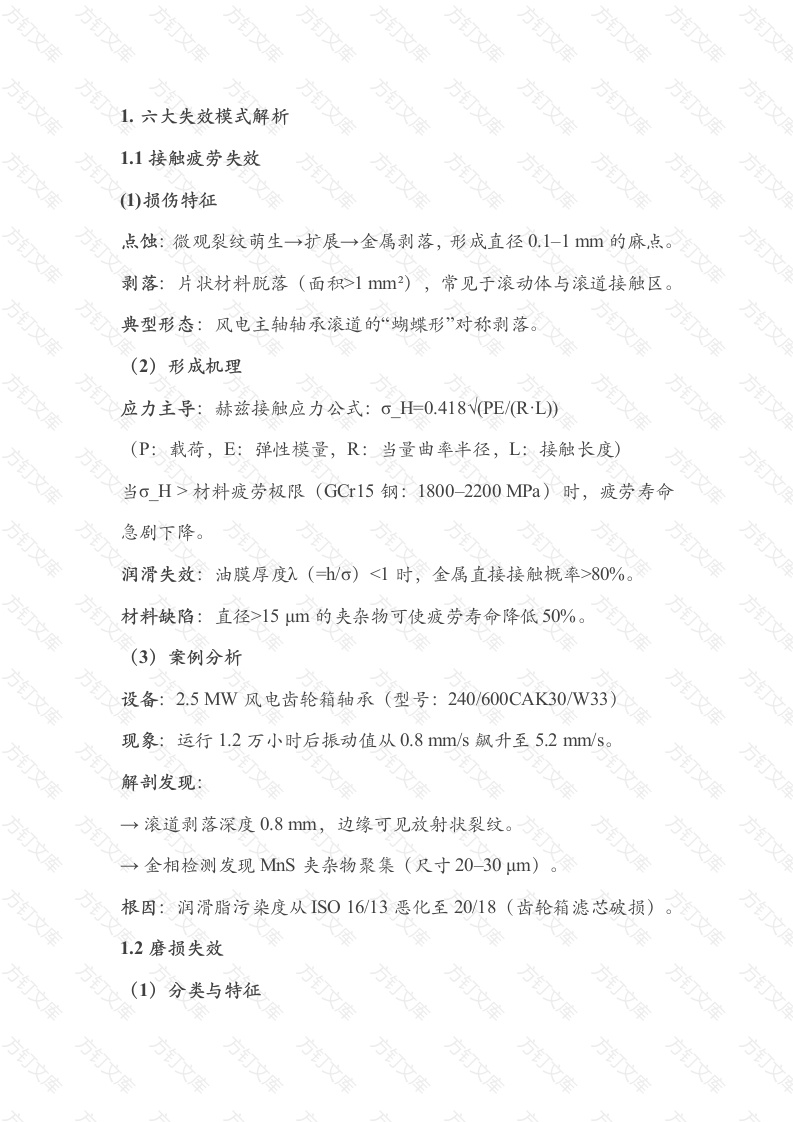

万六大失效模式解析1.1接触疲劳失效万文万文(1)损伤特征,点蚀：微观裂纹萌生→扩展→金属剥落，形成直径0.1-1mm的麻，点。剥落：片状材料脱落（面积>1mm),常见于滚动体与滚道接触区。典型形态：风电主轴轴承滚道的“蝴蝶形”对称剥落。(2)形成机理应力主导：赫兹接触应力公式：oH=0.418V(PE/RL)(P:载荷，E:弹性模量，R:当量曲率半径，L:接触长度)当oH>材料疲劳极限(GCr15钢：1800-2200MPa)时，疲劳寿命急剧下降。润滑失效：油膜厚度入(h/σ)<1时，金属直接接触概率>80%。材料缺陷：直径>15um的夹杂物可使疲劳寿命降低50%。万(3)案例分析设备：2.5MW风电齿轮箱轴承（型号：240/600CAK30/W33方现象：运行1.2万小时后振动值从0.8mm/s飙升至5.2mm/s。解剖发现：方→滚道剥落深度0.8mm,边缘可见放射状裂纹。金相检测发现MnS夹杂物聚集(尺寸20-30um根因：润滑脂污染度从IS01613恶化至2018（齿轮箱滤芯破损）1.2磨损失效分类与特征万万万类型形貌特征关键数据指标磨粒磨损平行沟槽(Ra>0.8μm)润滑油铁含量>100ppm粘着磨损金属转移瘤(温度突升)摩擦系数>0.15微动磨损红褐色Fe3O4粉末振幅<50um形成机理三体磨损：硬颗粒（如SiO2,硬度HV1200)嵌入接触区形成“微型刀具”。润滑失效：黏度下降30%可使磨损速率提高5倍。(3)典型案例设备：汽车轮毂轴承单元（二代轮毂轴承）故障：行驶2万公里后异响，拆卸发现滚道密集沟槽。分析：密封唇过盈量不足（设计0.4mm→实测0.25mm)→砂砾侵入形成磨粒磨损，磨损速率达0.01mm/千公里。改进：采用双唇口密封+纳米涂层（磨损速率降至0.002mm/千公里）。1.3腐蚀失效文万1)腐蚀类型对比类型环境条件损伤特征化学指纹电化学腐蚀湿度>60%+C1>50ppm溃疡状蚀坑微动腐蚀微振动50um红褐色粉末应力腐蚀拉应力+腐蚀介质树枝状裂纹S元素富集万万2)海洋环境实战案例万设备：海洋平台回转支承轴承（材质：G20C2Ni4A)现象：装机6个月后旋转异响，拆检发现蜂窝状蚀坑。检测数据：→CI浓度1.2wt%(超标6倍)→表面拉应力320MPa(标准<200MPa)钝化膜厚度仅8nm（标准≥20nm)解决方案：方文→等离子渗氨处理（白亮层30m,表面硬度HV1100)增加锌块牺牲阳极保护。1.4电蚀失效1)损伤演变初期：0.050.3mm“陨石坑”状微孔中期：“搓衣板”状条纹（间距0.5-2mm)后期：熔融区重凝组织（显微硬度HV850方方(2)量化风险等级危险等级轴电压V)电流密度(A/mm)损伤速率(mm3/h)安全<0.3<0.050警告0.3-1.00.05-0.20.01-0.1危险>1.00.2>0.13)变频驱动应对方案导电润滑脂（体积电阻率<1×1032cm)万万
