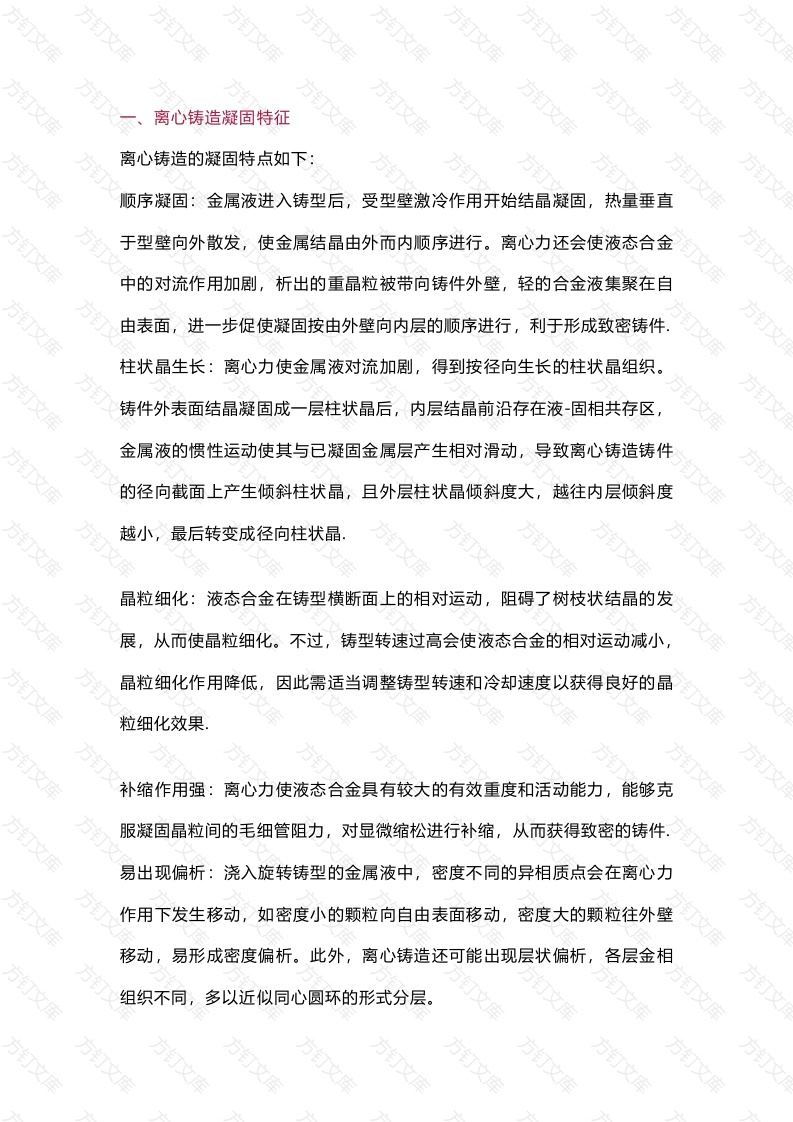

离心铸造凝固特征离心铸造的凝固特点如下顺序凝固：金属液进入铸型后，受型壁激冷作用开始结晶凝固，热量垂直于型壁向外散发，使金属结晶由外而内顺序进行。离心力还会使液态合金中的对流作用加剧，析出的重晶粒被带向铸件外壁，轻的合金液集聚在自由表面，进一步促使凝固按由外壁向内层的顺序进行，利于形成致密铸件柱状晶生长：离心力使金属液对流加剧，得到按径向生长的柱状晶组织。铸件外表面结晶凝固成一层柱状晶后，内层结晶前沿存在液-固相共存区，金属液的惯性运动使其与已凝固金属层产生相对滑动，导致离心铸造铸件的径向截面上产生倾斜柱状晶，且外层柱状晶倾斜度大，越往内层倾斜度越小，最后转变成径向柱状晶.晶粒细化：液态合金在铸型横断面上的相对运动，阻碍了树枝状结晶的发展，从而使晶粒细化。不过，铸型转速过高会使液态合金的相对运动减小晶粒细化作用降低，因此需适当调整铸型转速和冷却速度以获得良好的晶粒细化效果补缩作用强：离心力使液态合金具有较大的有效重度和活动能力，能够克服凝固晶粒间的毛细管阻力，对显微缩松进行补缩，从而获得致密的铸件.易出现偏析：浇入旋转铸型的金属液中，密度不同的异相质点会在离心力作用下发生移动，如密度小的颗粒向自由表面移动，密度大的颗粒往外壁移动，易形成密度偏析。此外，离心铸造还可能出现层状偏析，各层金相组织不同，多以近似同心圆环的形式分层。离心铸造工艺是将液体金属注入高速旋转的铸型内，使金属液做离心运动充满铸型和形成铸件的技术和方法，以下是其具体介绍：工艺原理利用旋转运动产生的离心力，使液态金属在模具中做离心运动，从而充满铸型并凝固形成铸件。离心力促使金属向铸型的外壁移动，使其能在径向很好地充满铸型并形成铸件的自由表面，同时有助于气体和夹杂物的排除，改善金属的结晶过程，进而提升铸件的机械性能和物理性能分类卧式离心铸造：铸型的旋转轴线处于水平状态或与水平线夹角很小，主要用于生产长度大于直径的套类和管类铸件，立式离心铸造：铸型的旋转轴线处于垂直状态，常用于生产高度小于直径的圆环类铸件，有时也可用于浇注异形铸件倾斜轴离心铸造：铸型旋转轴线与水平线和垂直线都有较大夹角应用较真空离心铸造：该过程在真空中进行，限制金属暴露于氧气中，可防止金属氧化，适合生产对质量要求极高的特殊合金铸件工艺流程万方万原材料准备：根据铸件的性能要求，选择合适的合金材料，并确保其质量和成分均匀性，2.熔化：将合金材料加热至熔点以上，使其完全熔化，并充分搅拌，以保证合金成分的均匀分布3.模具准备：根据铸件的形状和尺寸，选择合适的铸型，并将其安装在离心铸造机上，预热铸型至一定温度，然后在铸型内表面涂上一层涂料，以防止铸件与铸型粘连，并有利于铸件的脱模4.注入金属液体：启动离心铸造机，使其达到预定的转速，然后将熔化的金属液缓慢地注入旋转的铸型中。在注入过程中，要注意控制金属液的流量和速度，以确保其均匀地分布在铸型内5.冷却与固化：金属液注入铸型后，在离心力的作用下，迅速充满铸型并开始冷却凝固。冷却速度的快慢会影响铸件的组织和性能，因此需要根据具体的合金材料和铸件要求，控制合适的冷却速度6.后处理：铸件冷却至室温后，停止离心铸造机的转动，取出铸件。对铸件进行清理，去除表面的毛刺、飞边和涂料等杂质，然后进行质量检测，如尺寸精度、表面质量、内部缺陷等检查。如有必要，还需对铸件进行机械加工，以满足最终的使用要求，文工艺优缺点方万方万万
