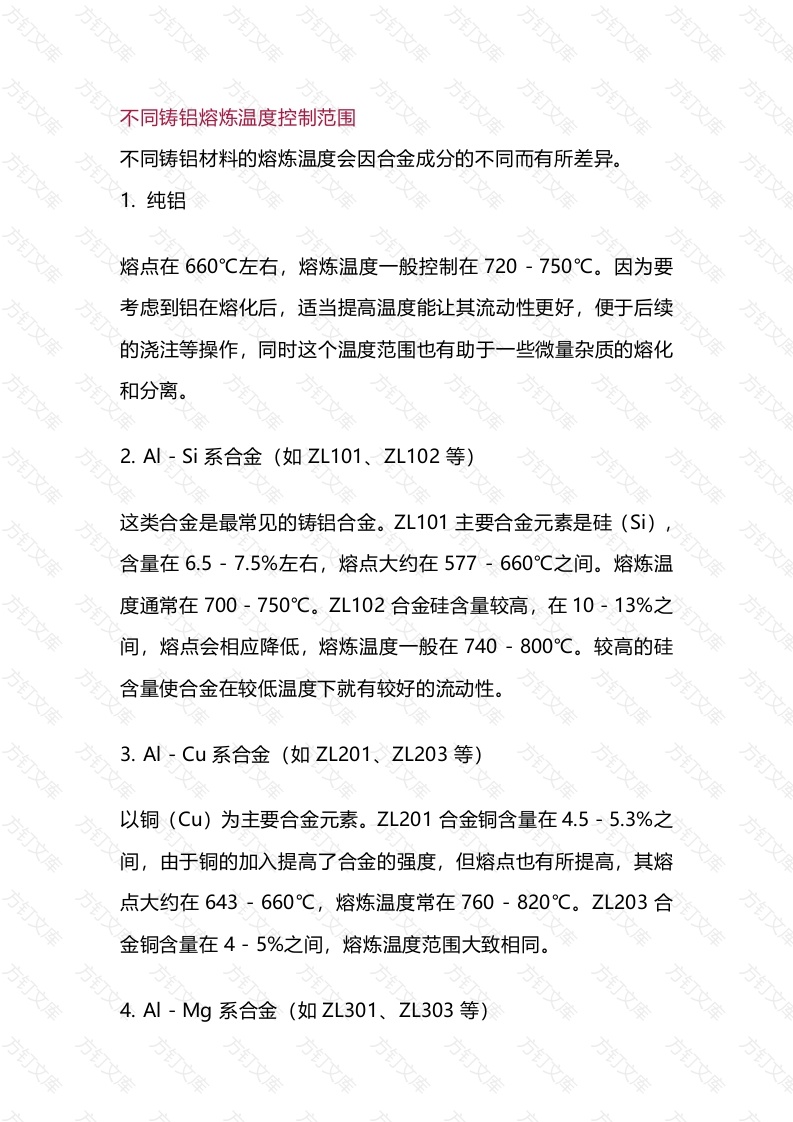

不同铸铝熔炼温度控制范围不同铸铝材料的熔炼温度会因合金成分的不同而有所差异。1.纯铝熔点在660℃左右，熔炼温度一般控制在720-750℃。因为要考虑到铝在熔化后，适当提高温度能让其流动性更好，便于后续的浇注等操作，同时这个温度范围也有助于一些微量杂质的熔化和分离。2.Al-Si系合金(如ZL101、ZL102等这类合金是最常见的铸铝合金。ZL101主要合金元素是硅(Si)含量在6.5-7.5%左右，熔点大约在577-660℃之间。熔炼温度通常在700-750℃。ZL102合金硅含量较高，在10-13%之间，熔点会相应降低，熔炼温度一般在740-800℃。较高的硅含量使合金在较低温度下就有较好的流动性。3.Al-Cu系合金（如ZL201、ZL203等）以铜(Cu)为主要合金元素。ZL201合金铜含量在4.5-5.3%之间，由于铜的加入提高了合金的强度，但熔点也有所提高，其熔点大约在643-660℃，熔炼温度常在760-820℃。ZL203合金铜含量在4-5%之间，熔炼温度范围大致相同。4.AI-Mg系合金(如ZL301、ZL303等)万文镁(Mg)是主要合金元素。ZL301合金镁含量在9.5-11.0%之间，熔点约为638-660℃，熔炼温度一般在720-780℃。ZL303合金镁含量在4.5-6.0%之间，熔炼温度通常在660-700℃。镁元素使合金具有良好的耐腐蚀性和力学性能，在较低温度下就有合适的流动性。在铸造铝合金熔炼过程中如何防止氧化：熔炼设备的选择与准备使用合适的熔炉：如采用感应电炉熔炼，相比一些开放式的熔炉其熔炼过程相对封闭，能够减少铝液与空气的接触面积，从而降低氧化程度。检查设备密封性：确保熔炉、浇包等设备的盖子、开口处等密封良好，以减少空气进入的机会。例如，在熔炼前仔细检查中频电炉炉盖的密封垫圈是否完好。熔炼环境的控制采用保护气体：在熔炼过程中可以向炉内充入惰性气体，如氩气或氮气。这些气体可以在铝液表面形成一层保护膜，隔绝空气。通常是在精炼、扒渣等容易产生氧化的环节，以适当的流量充入保护气体。文万文控制熔炼气氛：保持炉内的气氛为还原性或中性。例如，通过控制燃气炉的燃烧比，避免炉内出现强氧化性气氛原材料处理保证原料清洁：确保投入熔炼的铝锭和合金元素清洁，无油污水分和铁锈等杂质。因为这些杂质在熔炼过程中可能会加速氧化反应。例如，铝锭在投入前可以用干净的抹布擦拭表面。使用覆盖剂：在铝液表面添加覆盖剂，如氯化盐、氟化物等混合而成的覆盖剂。它们会在铝液表面形成一层液态或固态的保护膜，阻止空气与铝液接触，减少氧化。熔炼操作过程控制控制熔炼温度和时间：避免过度加热和过长时间的熔炼。高温和长时间熔炼会增加铝液与空气接触的机会，从而加剧氧化。按照铝合金的要求严格控制熔炼温度范围，并且在熔炼完成后及时进行浇注。避免剧烈搅拌：在熔炼过程中，搅拌铝液时尽量避免过于剧烈的动作。剧烈搅拌会使铝液表面的氧化膜破裂，新暴露的铝液容易被氧化。如果需要搅拌，可以采用较为温和的电磁搅拌方式或者低速机械搅拌方式。铝的铸造熔炼设备主要有以下几种：万文
