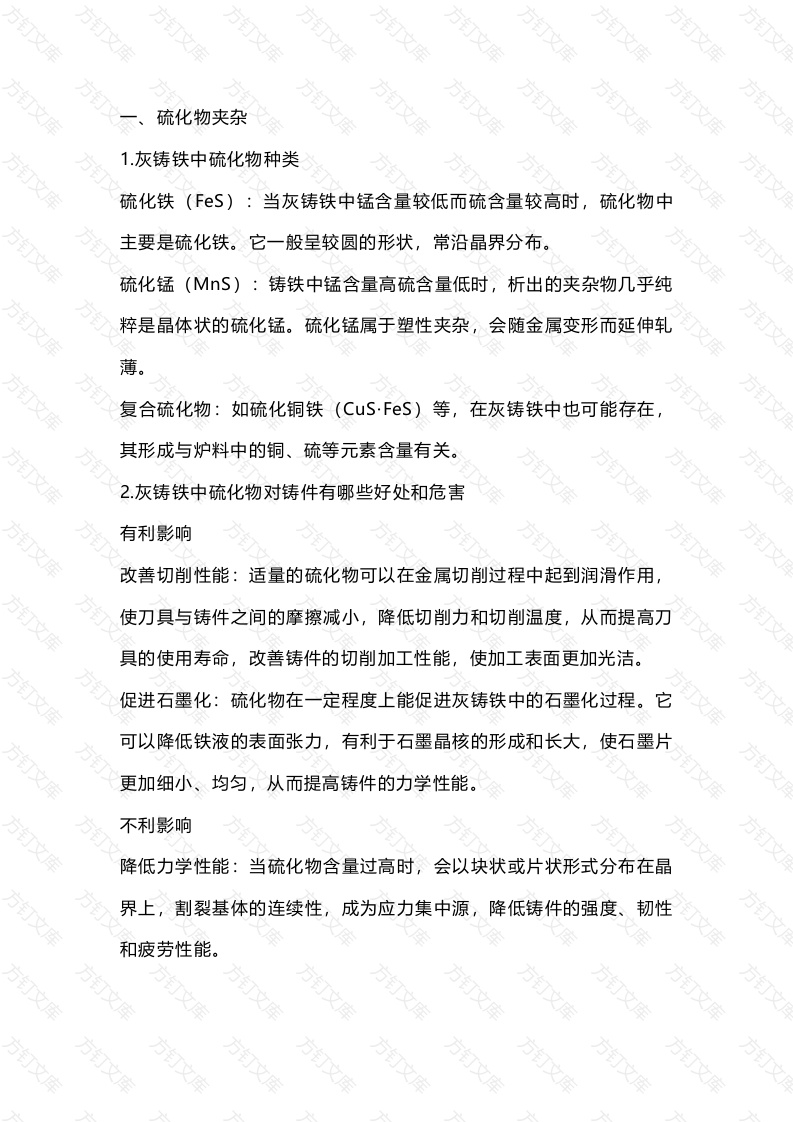

硫化物夹杂1.灰铸铁中硫化物种类硫化铁(FeS)：当灰铸铁中锰含量较低而硫含量较高时，硫化物中主要是硫化铁。它一般呈较圆的形状，常沿晶界分布。硫化锰(MS):铸铁中锰含量高硫含量低时，析出的夹杂物几乎纯粹是晶体状的硫化锰。硫化锰属于塑性夹杂，会随金属变形而延伸轧薄。复合硫化物：如硫化铜铁(CuS·FeS)等，在灰铸铁中也可能存在其形成与炉料中的铜、硫等元素含量有关。2.灰铸铁中硫化物对铸件有哪些好处和危害有利影响改善切削性能：适量的硫化物可以在金属切削过程中起到润滑作用，使刀具与铸件之间的摩擦减小，降低切削力和切削温度，从而提高刀具的使用寿命，改善铸件的切削加工性能，使加工表面更加光洁。促进石墨化：硫化物在一定程度上能促进灰铸铁中的石墨化过程。它可以降低铁液的表面张力，有利于石墨晶核的形成和长大，使石墨片更加细小、均匀，从而提高铸件的力学性能。不利影响降低力学性能：当硫化物含量过高时，会以块状或片状形式分布在晶界上，割裂基体的连续性，成为应力集中源，降低铸件的强度、韧性和疲劳性能。万文库文增加铸造缺陷：硫化物会降低铁液的流动性，使铁液在充型过程中容易出现浇不足、冷隔等缺陷。同时，硫化物在凝固过程中可能会引起气孔、缩孔等缺陷，影响铸件的致密性。导致热裂倾向增加：硫化物会降低灰铸铁的热导率，使铸件在凝固过程中产生较大的热应力，增加热裂的倾向。特别是在厚大铸件或结构复杂的铸件中，这种影响更为明显。3.怎样降低灰铸铁中的硫化物控制炉料选用低硫炉料：严格控制生铁、废钢、回炉料等炉料的硫含量，优先选用硫含量低于0.05%的优质炉料，可有效减少硫的带入。加强炉料预处理：对炉料进行烘烤、磁选等预处理，去除炉料表面的油污、杂质及部分含硫物质，降低炉料中的硫含量。优化熔炼工艺采用碱性炉衬：碱性炉衬能有效吸收铁液中的硫，可将炉衬材料更换为镁砂、白云石等碱性材料，提高除硫效果。控制熔炼温度和时间：避免过高的熔炼温度和过长的熔炼时间，熔炼温度控制在1450-1550°℃，熔炼时间根据炉型和产量合理调整以减少硫的挥发和反应。进行精炼处理：在熔炼过程中加入适量的精炼剂，如苏打灰、电石等它们能与硫发生化学反应，生成硫化物浮渣，从而达到除硫的目的。调整化学成分万文库增加锰含量：锰能与硫形成高熔点的硫化锰，使其在铁液中上浮排出。般将锰含量控制在0.8%-1.2%，可有效降低硫化铁的生成添加稀土元素：稀土元素能细化晶粒，改善硫化物的形态和分布，使其由片状、块状变为球状或粒状，减少硫化物对铸件性能的不利影响。同时，稀土元素也有一定的脱硫作用。氧化物夹杂1.灰铸铁中有哪些常见氧化物三氧化二铁（Fe2O3):是铁在空气中氧化的常见产物，在灰铸铁中当铁液与空气接触或在氧化性气氛中熔炼时，铁元素会被氧化生成三氧化二铁。它通常呈红色或红棕色，具有较高的稳定性。和三氧化二铁的复合物，具有磁性，又称磁性氧化铁。在灰铸铁的氧化过程中，当氧化条件适中时，会生成四氧化三铁，它一般呈黑色。氧化亚铁(FO)：在灰铸铁中，氧化亚铁常与其他氧化物形成固溶体或复合氧化物。它是一种不稳定的氧化物，在高温下容易被进一步氧化为三氧化二铁或四氧化三铁，通常呈黑色或暗灰色。二氧化硅(SO2)：灰铸铁中的硅元素在熔炼过程中容易被氧化生成二氧化硅。它具有较高的硬度和熔点，化学性质稳定，一般呈白色或无色透明状。氧化锰（MO):锰元素在灰铸铁中也容易被氧化，形成氧化锰。氧化锰通常呈绿色或灰色，它可以与其他氧化物结合，影响铸铁的性能。
