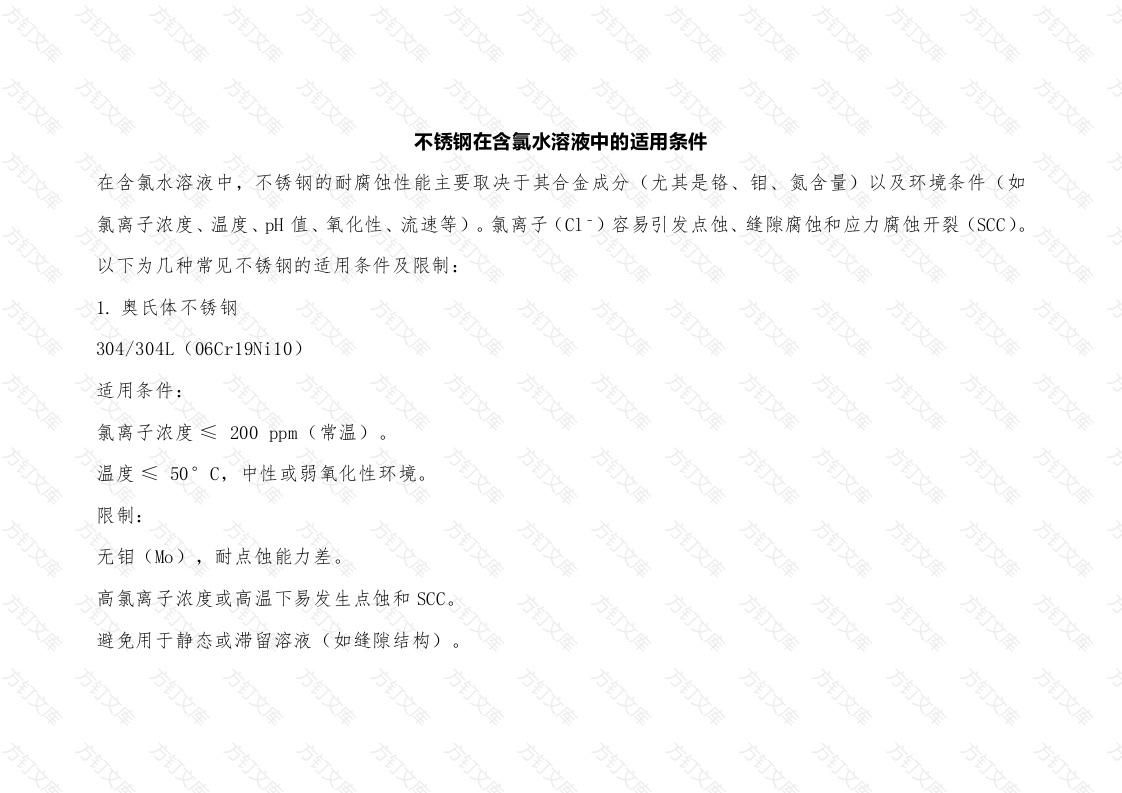

不锈钢在含氯水溶液中的适用条件在含氯水溶液中，不锈钢的耐腐蚀性能主要取决于其合金成分（尤其是铬、钼、氮含量）以及环境条件（如氯离子浓度、温度、pH值、氧化性、流速等)。氯离子(C1~)容易引发点蚀、缝隙腐蚀和应力腐蚀开裂(SCC)。以下为几种常见不锈钢的适用条件及限制：1.奥氏体不锈钢304/304L(06Cr19Ni10方方方适用条件：氯离子浓度≤200ppm(常温)温度≤50°C,中性或弱氧化性环境。限制：无钼(Mo),耐点蚀能力差。万钉文高氯离子浓度或高温下易发生点蚀和SCC。避免用于静态或滞留溶液（如缝隙结构）万方方订316/316L(06Cr17Ni12Mo2)适用条件：万氯离子浓度≤1000ppm(常温)温度≤60°C(中性环境)，含2-3%钼(Mo)可延缓点蚀。适用于海水淡化预处理、低浓度氯水管道。限制：高温(>80°C)或高氯浓度下仍可能失效。避免长期暴露于酸性(pH〈6)或低流速环境。2双相不锈钢2205(S32205,22Cr-5Ni-3Mo-N适用条件：文氯离子浓度≤5000ppm(常温)温度≤80°C(中性或弱酸性环境)万方万方方订高铬(22%)钼(3%)和氮(0.15%)显著提升耐点蚀能力。适用于海水冷却系统、化工设备。万文限制：高温(>90°C)可能引发SCC。方方焊接需控制热输入以避免0相析出。文2507(S32750,25Cr-7Ni-4Mo-N)适用条件：氯离子浓度≤10,000ppm(常温)温度≤100°C(中性环境)。超高钼(4%)和氮(0.3%)耐蚀性优于2205。适用于海水高压管道、脱盐设备。库文限制：成本较高，加工难度大。方文
