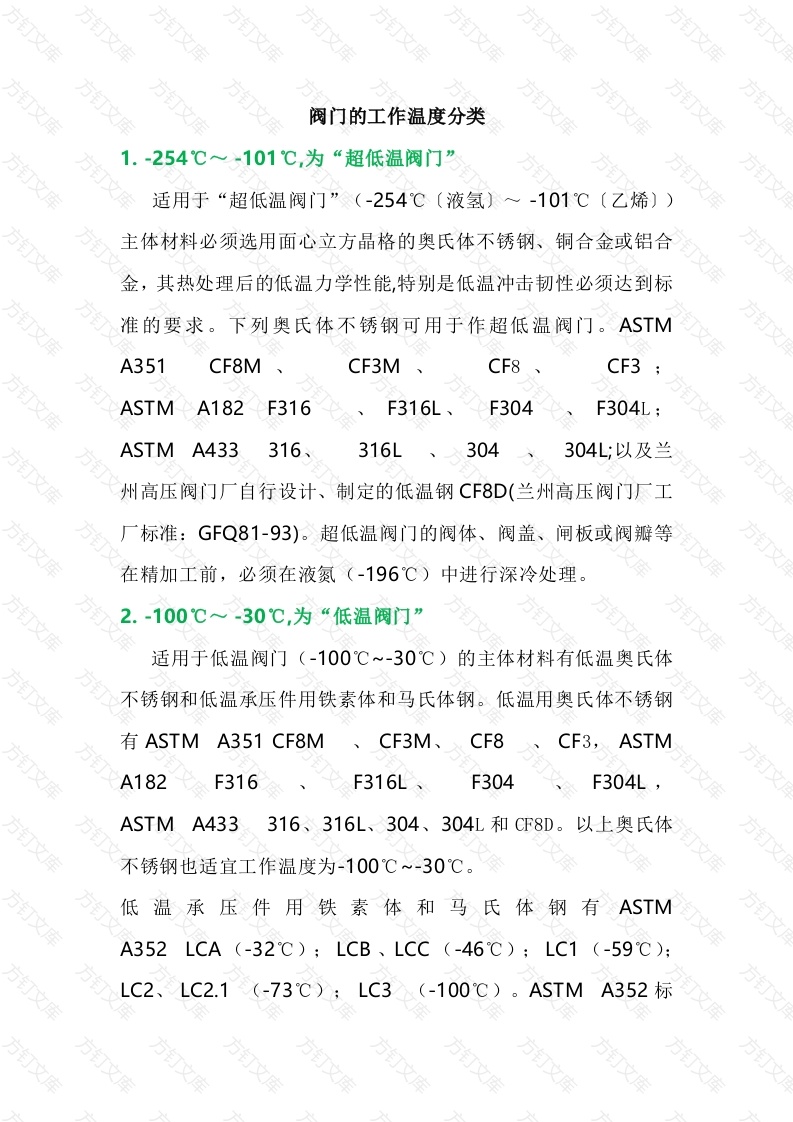

阀门的工作温度分类-254℃-101℃，为“超低温阀门”适用于“超低温阀门”(-254℃〔液氢)-101℃乙烯)主体材料必须选用面心立方晶格的奥氏体不锈钢、铜合金或铝合金，其热处理后的低温力学性能，特别是低温冲击韧性必须达到标准的要求。下列奥氏体不锈钢可用于作超低温阀门。ASTMA351CF8MCF3MCF8CF3ASTMA182F316F316L、F304F304L;ASTMA433316、316L304304L;以及兰州高压阀门厂自行设计、制定的低温钢CF8D(兰州高压阀门厂工厂标准：GFQ81-93)。超低温阀门的阀体、阀盖、闸板或阀瓣等在精加工前，必须在液氮(-196℃)中进行深冷处理。2.-100℃~-30℃，为“低温阀门”适用于低温阀门(-100℃~-30℃)的主体材料有低温奥氏体不锈钢和低温承压件用铁素体和马氏体钢。低温用奥氏体不锈钢有ASTMA351 CF8MCF3M、CF8CF3,ASTMA182F316F316L、F304F304LASTMA433316、316L、304、304L和CF8D。以上奥氏体不锈钢也适宜工作温度为-100℃~-30℃。低温承压件用铁素体和马氏体钢有ASTMA352LCA(-32℃)；LCB、LCC(-46℃)；LC1LC2、LC2.1(-73℃)：LC3(-100℃)。ASTM A352标准中的材料，虽然材料的初级价格较低，但是其治炼时化学成分必须有可靠且要求十分严格的工厂内控标准。其热处理工艺复杂，需要多次作调质处。低温冲击韧性达不到标准要求时，不允许投料作低温钢使用。3.-29℃一200℃，为“常温阀门”把在-29℃~200℃的这一温度区域工作的阀门，我们称其为常温阀门”。其主要理由是：这一温度区域是制造阀门的主要材料基本上都适宜的温度；而且它是耐腐蚀不锈钢在酸液介质中的耐腐蚀工作温度的上限，例如：CF8,CF3;304,304L在硝酸类介质中工作温度≤200℃；CF8M,CF3M;316,316L在醋酸类介质中工作温度≤200℃；200℃是用聚四氟乙烯作阀门的密封元件（如：密封阀座，密封垫片，填料等）的最高温度值：200℃是硅橡胶(SI),氟橡胶(EPM)的最高工作温度；还有在“临氢”工况中工作的阀门，在200℃以下氢分子离解为氢原子的量可以忽略不计等等。>200℃~325℃，为“中温阀门”把在>200℃~325℃的这一温度区域工作的阀门，我们称其为“中温阀门”。其主要理由是：这一温度区域是聚四氟乙烯不适宜区，即不能用聚四氟乙烯作阀门的密封元件，但它是对位聚苯(PPL)的适宜区，用对位聚苯作密封元件，可以用于工作温度≤325℃；这一温度区域也是铸铁等材质阀门的最高工作温度上限。>325℃~425℃，为“亚高温阀门”把在>325℃~425℃的这一温度区域工作的阀门，我们称其为“亚高温阀门”。主要理由是：在这一温度区域工作的阀门密封元件的材料均不能用非金属的聚合物，必须是耐高温和耐磨损的金属和合金，也就是说在这一温度区域工作的阀门，是完全意义上的“硬密封”。这一温度区域也是碳素钢最高工作温度的上限。此外，我们把在这一温度区域工作的阀门称为“亚高温阀门”，是因为这个区域虽然是高温区域，但用于这一温度区域中的一般常见的介质（如：水、蒸汽、空气、油品等）时，阀门的主体材料用碳素钢就可以满足要求，而不需要用比碳素钢更高级的耐热合金钢或耐热不锈钢。所以，这一温度区域可以说，它还不是真正意义上的高温区，因此，称在这一工作温度区域的阀门为“亚高温阀门”较为恰当。6.>425℃~550℃，为“高温I级阀门”，简称PI级阀门的工作温度为425~550℃，定为高温I级（简称P1级）P,级阀门的主体材料为ASTM A351标准中的CF8为基形的“高温I级中碳铬镍稀土钛优质耐热钢”。因P,级是特定的称呼，在这里包含了用高温不锈钢(P)的概念。因此，如果工作介质为水或蒸汽时，虽然也可用高温钢WC6(t≤540℃)或WC9(t≤570℃)：在含硫油品时虽然也可用高温钢C5(ZG1Cr5Mo),但在这里不能叫它们为P级。>550℃650℃，为“高温Ⅱ级阀门”，简称PⅡ级文
