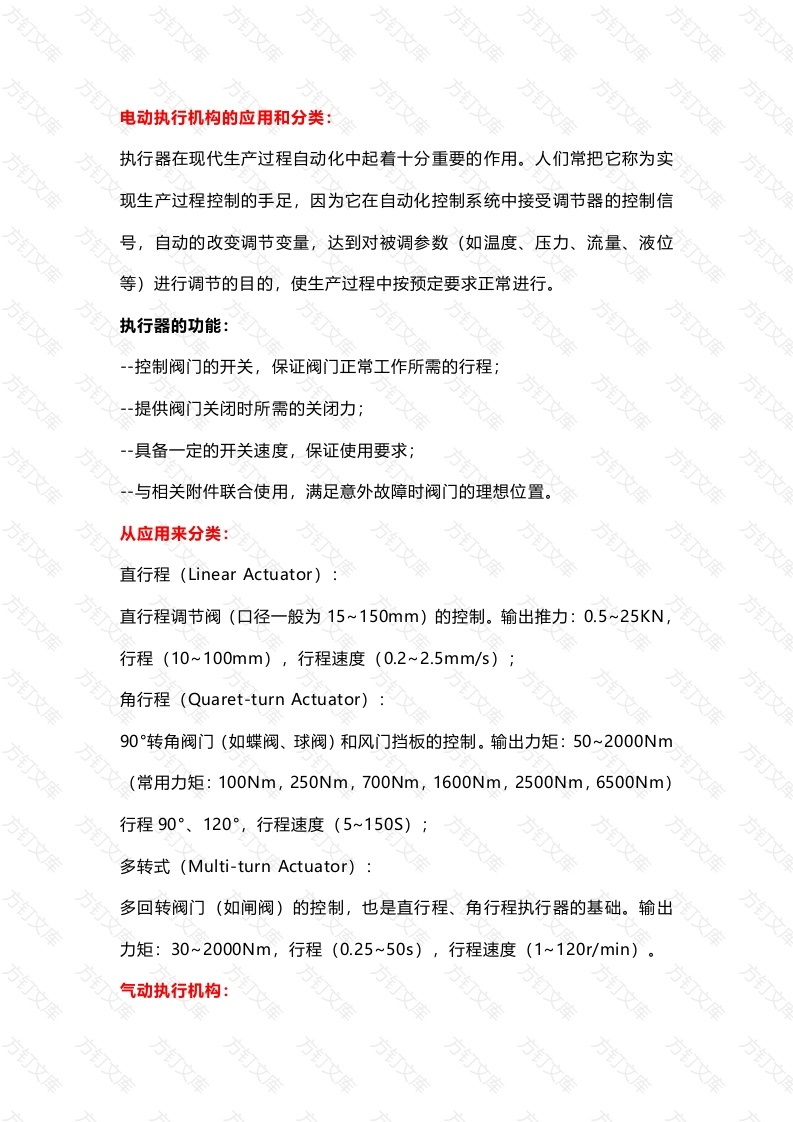

电动执行机构的应用和分类：执行器在现代生产过程自动化中起着十分重要的作用。人们常把它称为实现生产过程控制的手足，因为它在自动化控制系统中接受调节器的控制信号，自动的改变调节变量，达到对被调参数（如温度、压力、流量、液位等)进行调节的目的，使生产过程中按预定要求正常进行。执行器的功能：一控制阀门的开关，保证阀门正常工作所需的行程；提供阀门关闭时所需的关闭力；方钉文库方钉文库-具备一定的开关速度，保证使用要求：与相关附件联合使用，满足意外故障时阀门的理想位置。方订文库从应用来分类：万文方订文库直行程(Linear Actuator)直行程调节阀（口径一般为15~150mm)的控制。输出推力：0.5~25KN,行程(10~100mm),行程速度(0.2~2.5mm/s)角行程(Quaret-.turn Actuator)90°转角阀门（如蝶阀、球阀）和风门挡板的控制。输出力矩：50~2000Nm(常用力矩：100Nm,250Nm,700Nm,1600Nm,2500Nm,6500Nm)行程90°、120°，行程速度(5~150S);多转式(Multi--turn Actuator):多回转阀门(如闸阀)的控制，也是直行程、角行程执行器的基础。输出力矩：30~2000Nm,行程(0.25~50s),行程速度(1~120r/min)气动执行机构：文气动执行机构接受气动控制器或阀门定位器输出的气压信号，并将其转换成相应的推杆直线位移，以推动调节阀动作。按照结构可分为：启动薄膜执行机构、气缸式执行机构文库气动执行机构的分类：对于不同的进气方位可分为气开式（进气打开阀门，失气弹簧复位关闭阀门）方钉文库气关时（进气关闭阀门，使其弹簧复位打开阀门）电动执行机构的主要组成部件和功能：减压阀：降低控制气源压力，以适宜执行机构的工作压力；过滤器：滤去压缩空气中的水和其他杂质，保证进入电/气转换器、定位器以及执行机构的压缩空气的清洁。许多产品是减压阀和过滤器一体化设计：电/气转换器：将控制系统的4-20mA电流信号转换成3-15psi(0.2-1kg/cm)的气压控制信号；定位器：是阀位控制的核心部件，对调节阀的阀位进行精确控制气动执行机构的主要组成部件和功能：位置变送器：通过连杆与阀杆的位移同步产生转角移动，转换成4~20mA电信号，线性地反应阀门的开度；行程开关：通常安装在阀门的全开和全关位置，用以发出阀门全开或全关的信号送到控制系统；为了实现某些特殊的控制功能，一些执行机构上还配备了其他的控制部件，如实现连锁功能的电磁阀，实现保位功能的锁气器，加快动作速度的气放大器，失气时维持短时间的储能罐等等文库气动执行机构常见故障及产生的原因：万文库调节阀不动作。故障现象及原因如下：无信号、无气源1、气源未开：2、由于气源含水在冬季结冰，导致风管堵塞或过滤器、减压阀堵塞失灵；3、空压机故障；4、气源总管泄漏。有气源，无信号1、调节器故障；2、信号管泄漏；3、定位器波纹管漏气；定位器无气源方钉文库方钉文库1、过滤器堵塞；2、减压阀故障；3、管道泄漏或堵塞。四定位器有气源，无输出定位器的节流孔堵塞。五定位器输出正常调节阀不动作1、阀芯脱落；2、阀芯与阀座卡死：3、管道泄漏或堵塞；4、阀座阀芯冻结或焦块污物；5、执行机构弹簧因长期不用而锈死。调节阀的动作不稳定。故障现象和原因如下：方文库气源压力不稳定压缩机容量太小；2、减压阀故障。信号压力不稳定控制系统的时间常数(T=RC)不适当；2、调节器输出不稳定。气源压力稳定，信号压力也稳定，但调节阀的动作仍不稳定万文库万文库万文库万文库万文库万文库万文库万文库
