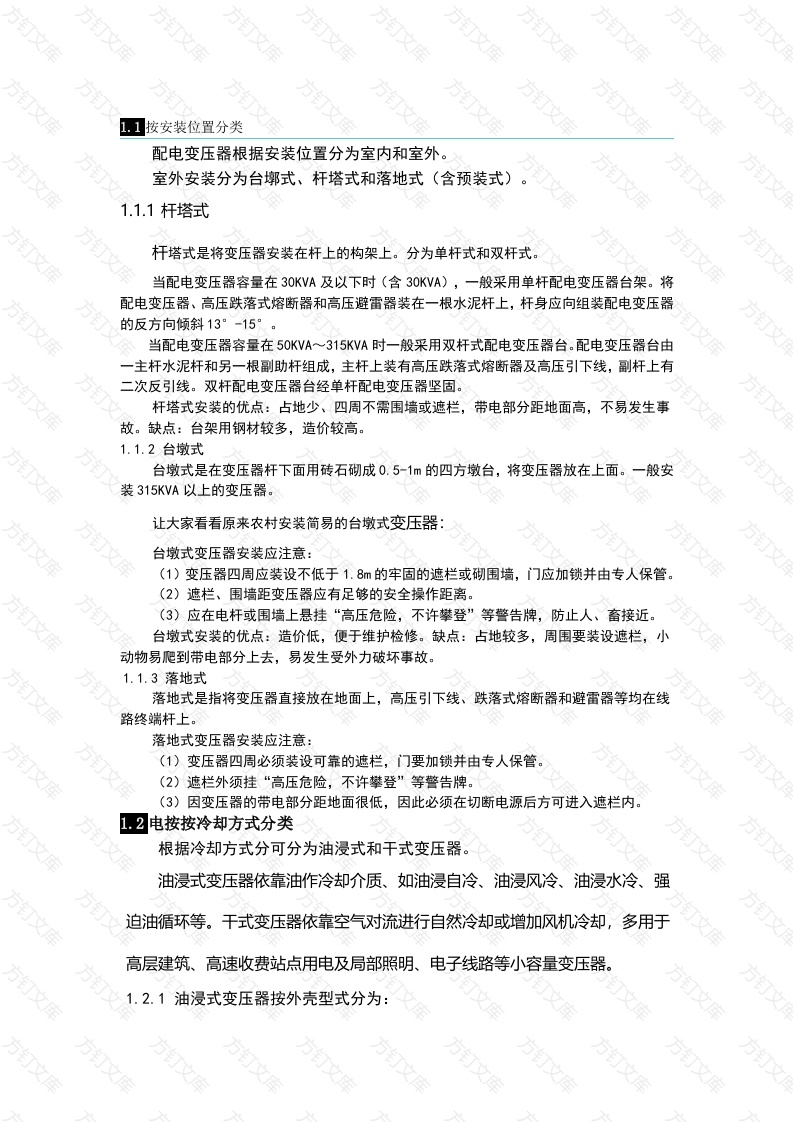

按安装位置分类配电变压器根据安装位置分为室内和室外室外安装分为台墎式、杆塔式和落地式（含预装式）1.1.1杆塔式杆塔式是将变压器安装在杆上的构架上。分为单杆式和双杆式。当配电变压器容量在30KVA及以下时（含30KVA)，一般采用单杆配电变压器台架。将配电变压器、高压跌落式熔断器和高压避雷器装在一根水泥杆上，杆身应向组装配电变压器的反方向倾斜13°-15°当配电变压器容量在50KVA~315KVA时一般采用双杆式配电变压器台.配电变压器台由主杆水泥杆和另一根副助杆组成，主杆上装有高压跌落式熔断器及高压引下线，副杆上有二次反引线。双杆配电变压器台经单杆配电变压器坚固。杆塔式安装的优点：占地少、四周不需围墙或遮栏，带电部分距地面高，不易发生事故。缺点：台架用钢材较多，造价较高。1.1.2台墩式台墩式是在变压器杆下面用砖石砌成0.5-1m的四方墩台，将变压器放在上面。一般安装315KVA以上的变压器让大家看看原来农村安装简易的台墩式变压器：台墩式变压器安装应注意：(1)变压器四周应装设不低于1.8m的牢固的遮栏或砌围墙，门应加锁并由专人保管。(2)遮栏、围墙距变压器应有足够的安全操作距离。(3)应在电杆或围墙上悬挂“高压危险，不许攀登”等警告牌，防止人、畜接近。台墩式安装的优点：造价低，便于维护检修。缺点：占地较多，周围要装设遮栏，小动物易爬到带电部分上去，易发生受外力破坏事故。1.1.3落地式落地式是指将变压器直接放在地面上，高压引下线、跌落式熔断器和避雷器等均在线路终端杆上。落地式变压器安装应注意：(1)变压器四周必须装设可靠的遮栏，门要加锁并由专人保管。(2)遮栏外须挂“高压危险，不许攀登”等警告牌。(3)因变压器的带电部分距地面很低，因此必须在切断电源后方可进入遮栏内。2电按按冷却方式分类根据冷却方式分可分为油浸式和干式变压器。油浸式变压器依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。干式变压器依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。2.1油浸式变压器按外壳型式分为：1)非封闭型油浸式变压器：主要有S8、$9、S10等系列产品，在工矿企业、农业和民用建筑中广泛使用。2)封闭型油浸式变压器：主要有S9、S9-M、S10-M等系列产品，多用于石油、化工行业中多油污、多化学物质的场所。3)密封型油浸式变压器：主要有BS9、S9-、S10-、S11-MR、SH、SH12-M等系列产品，可做工矿企业、农业、民用建筑等各种场所配电之用。1.2.2干式变压器按绝缘介质分为：1)包封线圈式干式变压器：主要有SCB8、SC(B)9、SC(B)10、SCR-10等系列产品，适用于高层建筑、商业中心、机场、车站、地铁、医院、工厂等场所。2)非包封线圈干式变压器：主要有$G10等系列产品，适用于高层建筑、商业中心机场、车站、地铁、石油化工等场所。1.3电调压方式分类根据调压方式可分为有载调压和无载调压，所谓无载调压和有载调压都是指的变压器分接开关调压方式。区别在于无载调压开关不具备带负载转换档位的能力，调档时必须使变压器停电。而有载分接开关则可带负荷切换档位，1.4相数分类根据相数分为单相变压器和三相变压器单相变压器单相变压器即一次绕组和二次绕组均为单相绕组的变压器。单相变压器结构简单、体积小、损耗低，主要是铁损小，适宜在负荷密度较小的低压配电网中应用和推广三相变压器用于三相系统的升、降电压。三相变压器，一般初级有三个绕组，其接法分为三角形和星形、延边三角形等，三个绕组上的电压相位互差120度，也就是常见的三相380伏接线方式，其铁芯传统的是三相三芯柱、三相五芯柱、渐开线形等形式。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成。铁心的作用是加强两个线圈间的磁耦合。为了减少铁内涡流和磁滞损耗，铁心由涂漆的硅钢片叠压而成：两个线圈之间没有电的联系，线圈由绝缘铜线(或铝线)绕成。一个线圈接交流电源称为初级线圈（或原线圈），另一个线圈接用电器称为次级线圈（或副线圈）。实际的变压器是很复杂的，不可避免地存在铜损（线圈电阻发热）、铁损（铁心发热）和漏磁（经空气闭合的磁感应线)等，为了简化讨论这里只介绍理想变压器。理想变压器成立的条件是：忽略漏磁通，忽略原、副线圈的电阻，忽略铁心的损耗，忽略空载电流（副线圈开路原线圈线圈中的电流)。例如电力变压器在满载运行时(副线圈输出额定功率)即接近理想变压器情况。变压器是利用电磁感应原理制成的静止用电器。当变压器的原线圈接在交流电源上时，铁心中便产生交变磁通，交变磁通用Φ表示。原、副线圈中的Φ是相同的，Φ也是简谐函数，表为中=中msinwt。由法拉第电磁感应定律可知，原、副线圈中的感应电动势为e1=-N1dp/dt、e2=-N2dp/dt。式中N1、N2为原、副线圈的匝数。由图可知U1=-e1,U2=2（原线圈物理量用下角标1表示，副线圈物理量用下角标2表示)，其复有效值为U1=-E1jN1ω中、U2=E2=-jN2ω中，令k=N1N2,称变压器的变比。由上式可得U1/U2=-N1N2=-k,即变压器原、副线圈电压有效值之比，等于其匝数比而且原、副线圈电压的位相差为Π。进而得出：U1/U2=N1/N2在空载电流可以忽略的情况下，有I1/12=-N2N1,即原、副线圈电流有效值大小与其匝数成反比，且相位差π。进而可得I1/I2=N2/N1理想变压器原、副线圈的功率相等P1=P2。说明理想变压器本身无功率损耗。实际变压器总存在损耗，其效率为n=P2P1。电力变压器的效率很高，可达90%以上。额定容量指变压器工作状态下的输出功率，用视在功率表示。用SN表示，单位为KVA或VA。额定电压指单相或三相变压器出线端子之间施加的电压值。用U表示，单位为KV或V。一次额定电压用U1表示，二次额定电压用U2表示。额定电流指在额定容量和允许温升条件下，通过变压器一、二次绕组出线端子的电流，示，单位KA或A。一次绕组电流用N1表示，二次绕组电流用UN21表示。文V
