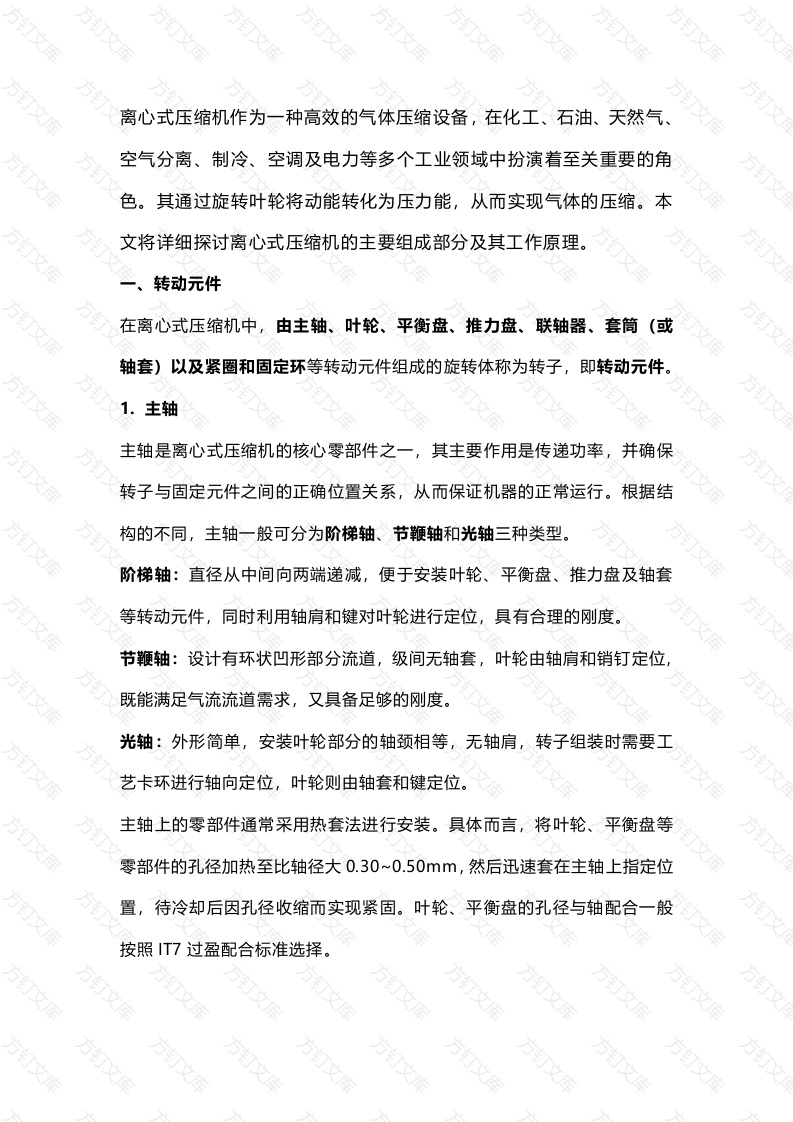

离心式压缩机作为一种高效的气体压缩设备，在化工、石油、天然气空气分离、制冷、空调及电力等多个工业领域中扮演着至关重要的角色。其通过旋转叶轮将动能转化为压力能，从而实现气体的压缩。本文将详细探讨离心式压缩机的主要组成部分及其工作原理。转动元件在离心式压缩机中，由主轴、叶轮、平衡盘、推力盘、联轴器、套筒（或轴套)以及紧圈和固定环等转动元件组成的旋转体称为转子，即转动元件1.主轴主轴是离心式压缩机的核心零部件之一，其主要作用是传递功率，并确保转子与固定元件之间的正确位置关系，从而保证机器的正常运行。根据结构的不同，主轴一般可分为阶梯轴、节鞭轴和光轴三种类型阶梯轴：直径从中间向两端递减，便于安装叶轮、平衡盘、推力盘及轴套等转动元件，同时利用轴肩和键对叶轮进行定位，具有合理的刚度。节鞭轴：设计有环状凹形部分流道，级间无轴套，叶轮由轴肩和销钉定位，既能满足气流流道需求，又具备足够的刚度。光轴：外形简单，安装叶轮部分的轴颈相等，无轴肩，转子组装时需要工艺卡环进行轴向定位，叶轮则由轴套和键定位。主轴上的零部件通常采用热套法进行安装。具体而言，将叶轮、平衡盘等零部件的孔径加热至比轴径大0.30~0.50mm,然后迅速套在主轴上指定位待冷却后因孔径收缩而实现紧固。叶轮、平衡盘的孔径与轴配合一般按照T7过盈配合标准选择。万万万为了防止因温度变化、振动或其他原因导致零件与轴配合松动，有时也会采用螺钉或键连接。其中，用键连接时，各级叶轮的键应相互错开180°以增强轴的强度和转子的平衡性。主轴材料通常选用35CrMo、40Cr、2Cr13等钢材锻成，而轮盘和轮盖的材料则包括45、35CrMo、35 CrMoV、Cr17Ni2、34CrNi3Mo、1Crl8Ni9Ti2.叶轮叶轮是离心式压缩机的核心部件之一，负责给气体加速。其结构形式多样常见的有前弯式、后弯式和径向式。叶轮的设计直接影响压缩机的性能，因此在实际应用中需要根据具体工况选择合适的叶轮类型。3.平衡盘平衡盘用于平衡压缩机内部产生的轴向力，从而减少止推轴承的负载，延长轴承寿命。平衡盘的设计需要考虑气流分布和压力平衡等因素。4.推力盘推力盘主要用于承受轴向力，并与止推轴承配合，保持转子与机壳、扩压器等部件之间的轴向位置关系。5.联轴器联轴器用于将驱动装置的动力传递到主轴上，同时起到连接和缓冲的作用。根据具体需求，可以选择刚性联轴器或弹性联轴器。6.套筒（或轴套）套筒或轴套主要用于固定和保护主轴，防止磨损和变形。其设计需要考虑气流流道和轴向定位的要求，固定元件固定元件主要包括蜗壳、回流器、扩压器和密封装置等回流器回流器的作用是引导气流从一个叶轮进入下一个叶轮，同时尽量减少能量损失。其结构形式多样，常见的有等厚度导叶和变厚度导叶两种。回流器宽度一般保持不变，可以与汽缸铸成一体，也可以分开制造后用螺栓连接。2.蜗壳蜗壳也称排气室，其主要功能是收集中间段最后级出来的气流，并将其导入中间冷却器进行冷却，或直接送入压缩机后面的输气管道中。传统的等截面排气室虽然结构简单、制造方便，但效率较低，现代设计中更多采用截面随气量变化的蜗壳形排气室。3.扩压器扩压器位于叶轮之后，用于将气体的动能转化为压力能。根据结构形式的不同，扩压器可分为叶片扩压器和无叶扩压器。叶片扩压器具有较陡的性能曲线和较窄的稳定工作区，而无叶扩压器则相对平缓且稳定工作区更宽。三、轴承离心压缩机中的轴承分为径向轴承和止推轴承两类。径向轴承：支承转子并保持其在一定的径向位置，使转子能够正常旋转。止推轴承：承受轴向力，并确保转子与机壳、扩压器、轴向密封等部件之间有一定的轴向位置。止推轴承通常安装在转子的低压端。四、密封装置万万方万
