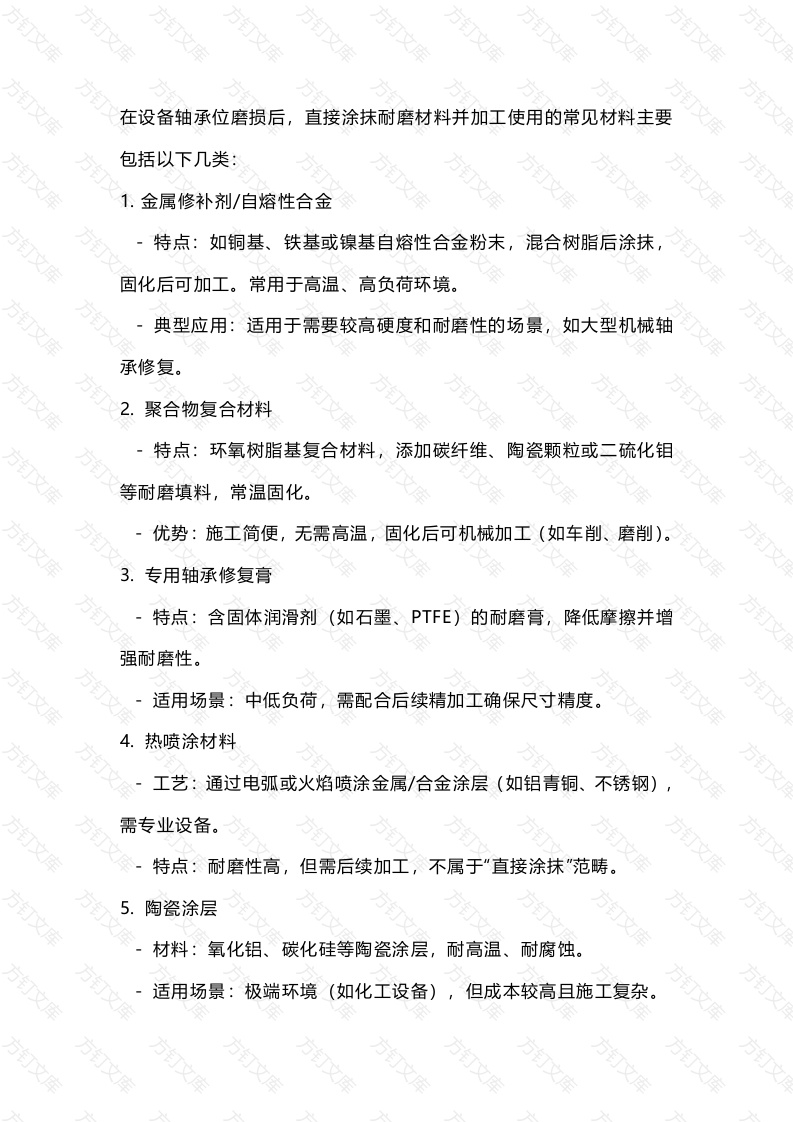

在设备轴承位磨损后直接涂抹耐磨材料并加工使用的常见材料主要包括以下几类1.金属修补剂/自熔性合金特点：如铜基、铁基或镍基自熔性合金粉末，混合树脂后涂抹固化后可加工。常用于高温、高负荷环境典型应用：适用于需要较高硬度和耐磨性的场景，如大型机械轴承修复。2.聚合物复合材料特点：环氧树脂基复合材料，添加碳纤维、陶瓷颗粒或二硫化钼等耐磨填料，常温固化。优势：施工简便，无需高温，固化后可机械加工（如车削、磨削）。3.专用轴承修复膏特点：含固体润滑剂(如石墨、PTFE)的耐磨膏，降低摩擦并增强耐磨性。适用场景：中低负荷，需配合后续精加工确保尺寸精度。热喷涂材料工艺：通过电弧或火焰喷涂金属/合金涂层（如铝青铜、不锈钢）需专业设备。特点：耐磨性高，但需后续加工，不属于”直接涂抹”范畴陶瓷涂层万氧化铝、碳化硅等陶瓷涂层，耐高温、耐腐蚀。适用场景：极端环境(如化工设备)，但成本较高且施工复杂。文文关键考虑因素：机械性能：材料需具备足够硬度(如HRC50以上)以承受载荷。加工性：固化后应能通过车削、磨削恢复尺寸精度。与轴/轴承座的热膨胀系数匹配，避免运行中剥离润滑性：添加固体润滑剂可减少摩擦，延长寿命推荐方案：常规维修：选用室温固化聚合物复合材料，施工便捷且能满足多数工况。高负荷场景：采用金属修补剂或热喷涂，需专业施工。临时修复：专用修复膏快速处理，但需尽快加工更换。注意：无论选择何种材料，均需彻底清洁表面，确保无油污，并按说明施工。修复后需进行动平衡测试，避免振动问题。金属修补剂可以用于轴承位修复，但其适用性取决于具体工况、材料性能以及施工质量。以下是详细分析：金属修补剂的类型与特性金属修补剂通常由金属粉末（如铜、铁、镍)与树脂基体混合而成，部分产品添加陶瓷或碳化物颗粒增强耐磨性。核心特性：1.耐磨性：添加硬质颗粒（如碳化硅、二硫化钼）提升抗磨损能力。粘接力：与金属基体结合较好，但长期承受交变载荷时可能失效。3热膨胀系数：与轴承差异较大，高温下易产生应力剥离硬度：通常为HRC30~50,低于轴承钢(HRC60+),长期使用万可能磨损加剧。方适用场景与局限性适用场景万低速、中低负荷：如小型电机、传送带轴承座轻度磨损n临时修复：应急维修，后续计划停机更换轴承或彻底修复，非关键设备：对运行稳定性要求不高的场合。局限性高负荷场景：易因硬度不足导致二次磨损或变形2.高温环境：树脂基体可能软化，导致粘接失效150℃)3.动态载荷：频繁振动或冲击易引发分层剥离。尺寸精度：固化后需精加工(车削、磨削)，否则轴承安装后易游隙过大施工表面处理方彻底清除油污、锈迹，打磨至粗糙度Ra6.3~12.5μm。使用丙酮清洗，确保无残留。调和与涂抹：按比例混合金属修补剂，快速填充磨损区域(通常需在5~10分钟内完成)振动压实排除气泡，固化条件：文万方万万方万万
