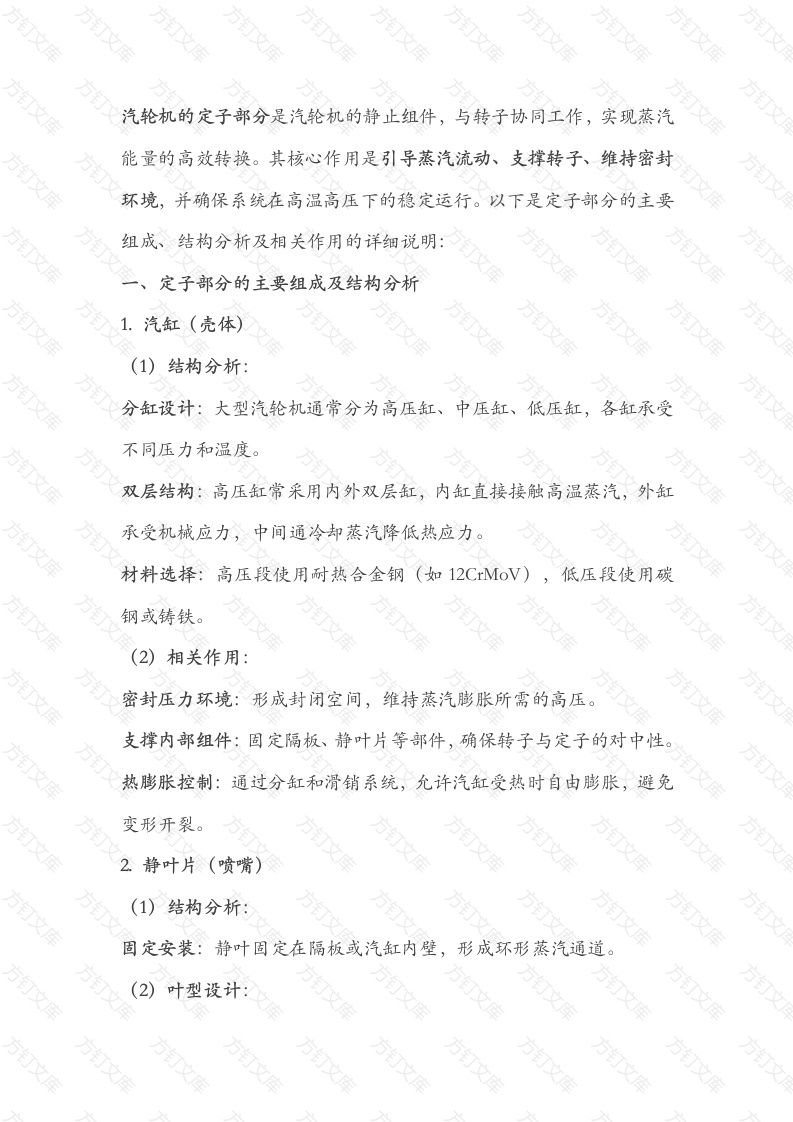

汽轮机的定子部分是汽轮机的静止组件，与转子协同工作，实现蒸汽能量的高效转换。其核心作用是引导蒸汽流动、支撑转子、维持密封环境，并确保系统在高温高压下的稳定运行。以下是定子部分的主要组成、结构分析及相关作用的详细说明：定子部分的主要组成及结构分析1.汽缸（壳体)(1)结构分析：分缸设计：大型汽轮机通常分为高压缸、中压缸、低压缸，各缸承受不同压力和温度。双层结构：高压缸常采用内外双层缸，内缸直接接触高温蒸汽，外缸承受机械应力，中间通冷却蒸汽降低热应力。材料选择：高压段使用耐热合金钢（如12CMoV)低压段使用碳钢或铸铁。(2)相关作用：密封压力环境：形成封闭空间，维持蒸汽膨胀所需的高压。支撑内部组件：固定隔板、静叶片等部件，确保转子与定子的对中性。热膨胀控制：通过分缸和滑销系统，允许汽缸受热时自由膨胀，避免变形开裂。2静叶片(喷嘴)(1)结构分析：固定安装：静叶固定在隔板或汽缸内壁，形成环形蒸汽通道。2)叶型设计：万万文万冲动式：渐缩型喷嘴，仅加速蒸汽（压力能→动能）反动式：缩放型喷嘴，蒸汽在静叶和动叶中连续膨胀。材料：耐高温不锈钢（如1Cr13)(3)相关作用：方能量转换：将蒸汽的压力能转化为高速动能，定向冲击动叶片。控制流量：通过喷嘴面积调节蒸汽流量，匹配负荷需求。隔板(1)结构分析：分体式设计：上下半隔板通过法兰连接，便于安装悬挂式固定：通过挂钩或支撑环固定在汽缸内，允许热膨胀位移。方静叶安装：静叶片嵌入隔板或焊接成环（反动式汽轮机）(2)相关作用：分隔蒸汽级：将汽轮机分为多级，实现蒸汽逐级膨胀固定静叶片：确保静叶位置精度，维持蒸汽流动方向。承受压差：隔板两侧的蒸汽压差通过支撑结构传递至汽缸。4.汽封（密封系统）(1)结构分析：方迷宫式汽封：由多道环形齿与转子形成微小间隙(0.3~0.7mm用节流效应减少泄漏。蜂窝密封：采用蜂窝状合金结构，增强密封效果，用于高温区域。轴端汽封：防止蒸汽外泄或空气渗入（冷凝式汽轮机）2)相关作用：万减少泄漏损失：阻止蒸汽沿转子轴向泄漏，维持真空度（冷凝式汽轮机）：防止空气进入排汽缸，确保冷凝器高效工作。5.轴承座与支撑结构(1)结构分析：分离式设计：轴承座独立于汽缸，减少热变形对转子对中的影响。方滑销系统：允许汽缸热膨胀时自由移动（横向滑销、纵向键)2)相关作用：支撑转子重量：通过轴承传递转子载荷至基础。维持对中性：确保转子与静子间隙均匀，避免动静摩擦。万6.进汽室与排汽缸进汽室：结构：连接锅炉蒸汽管道，内部设置导流板均匀分配蒸汽。作用：降低蒸汽紊流，确保第一级静叶均匀受汽。(2)排汽缸：文结构：低压缸末端扩压段，截面逐渐扩大。作用：回收乏汽余速动能，降低排汽损失，引导蒸汽进入冷凝器。二、定子部分的关键设计挑战与解决方案1.热应力与膨胀控制问题：启停或变负荷时，汽缸内外壁温差导致热应力解决方案：双层汽缸：内缸受热膨胀时，外缸提供机械支撑，中间通冷却蒸汽。万
