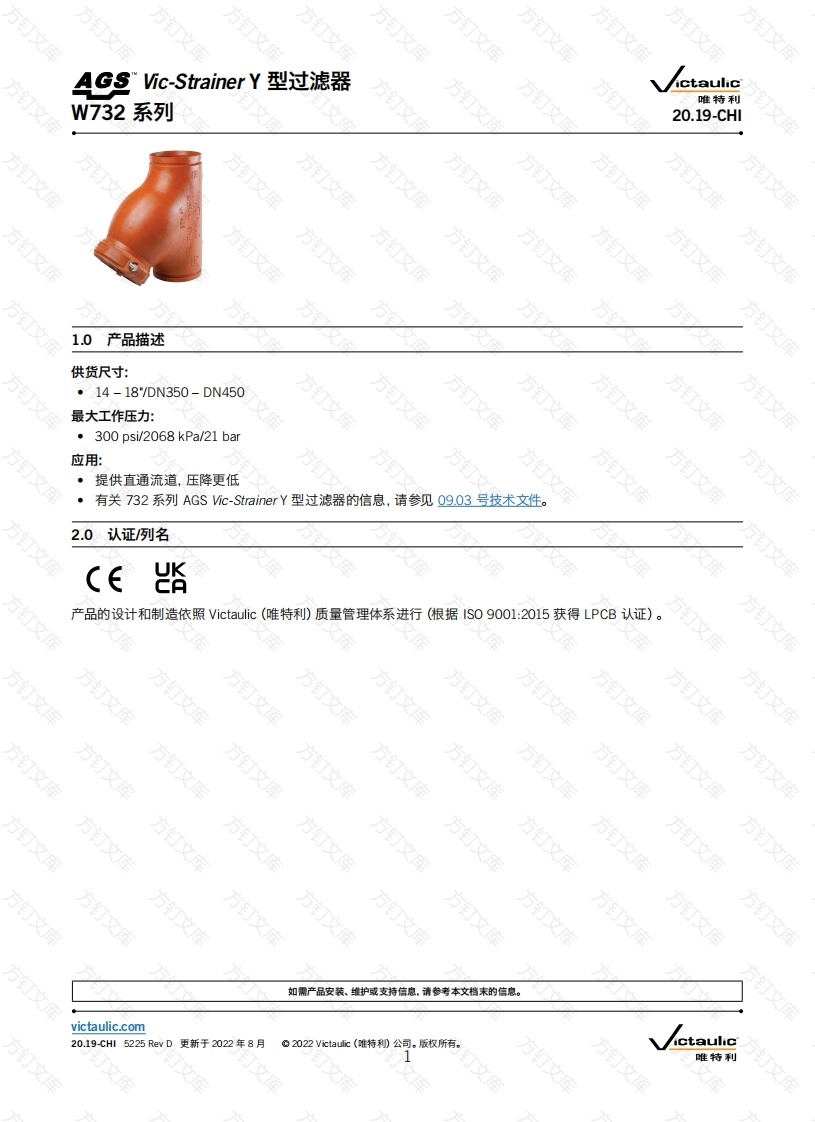

AGS Vic-Strainer Y型过滤器万文ctaulic唯特利W732系列20.19-CHl方1.0产品描述方供货尺寸：·14-18"/DN350-DN450最大工作压力：.300 psi/2068 kPa/21 bar应用：·提供直通流道，压降更低2.0认证例名产品的设计和制造依照Victaulic(唯特利)质量管理体系进行（根据IS09001:2015获得LPCB认证）。文如需产品安装、维护或支持信息，请参考本文档末的信息。victaulic.com20.19-CHl5225RevD更新于2022年8月万唯特利victaulic.com3.0规格-材料本体、卡箍、管端盲板：根据特别需求，可提供符合ASTM A395之65-45-15等级要求和ASTM A536之65-45-12等级要求的球墨铸铁。涂层：橙色瓷漆滤篮：304型不锈钢孔板☐14-18/DN350-DN450:中心距为0.234英寸6毫米、过流面积占40%的0.156英寸/4毫米直径孔洞。密封垫圈等级：（请指定选择）12☐Victaulic(唯特利)“E"级FlushSeal"三元乙丙橡胶(EPDM）三元乙丙橡胶(EPDM)(绿色条纹色码)。温度范围-30℉到+230F-34℃到+110°C。不支持石油或蒸汽应用。螺栓/螺母：☐标准：碳钢椭圆颈轨道螺栓，符合ASTM A44g(英制)和IS0898-1(公制)Class9.8(M10-M16)Class8.8(M20及以上)的机械性能要求。碳钢六角螺母，符合ASTM A563 Grade B(英制-重型六角螺母)和ASTM A563 M Class9(公制-六角螺母)的机械性能要求。轨道螺栓和六角螺母，按照ASTM B633 ZN/FE5卡箍：W732系列AGS Vic-Strainer过滤器配有WO7型AGS刚性卡箍，便于清洁。排放孔：在管端盲板上有一个NPT分支孔，用于连接排放阀，便于在系统保养期间“吹出”固体物质。出厂时已将旋塞插入盲板接孔。其他：对于安装温度或连续工作温度低于0℉1-18℃的应用场合，建议使用补充润滑剂。列出的应用场合仅为推荐的一般应用场合。必须注意在某些应用场合中，不建议使用这些密封垫圈。请务必参考最新的Vc妇山©（雅特）密封材料选用指南，获取具体密封垫圈应用推荐和不推荐的应用场合列表。对于安装温度威连续工作温度低于0F以18℃的应用场合，建议使用补充润滑剂。万文20.19-CHI 5225 Rev D更新于2022年8月。2022 Victaulic(难特初公司。版权所有。victaulic.com唯特利库文victaulic.com4.0尺寸W732系列Vic-Strainer Y型过滤器分接孔方方方订管径重量端面至端面G分支孔”英寸英寸英寸英寸英毫毫米毫米毫米米1414.00034.0025.938.0725.2729.1318.1520.597.09335787425.0DN350355.66592056427404612 NPT523180NPT8520019281616.00037.0027359.6527.1520.4723.517873.74888600.0DN400406.49406952456907805205972 NPT200NPT95226272218.00040.5130.2710.2429.9433.6123.3925.532 NPT7873.74988800.0DN450457.01029769260761854594649200NPT952513629说明视卡箍方向而定，尺寸会有所不同。移除过滤篮需要的最小间隙方方管道尺寸W732系列公称最小间隙尺寸英寸DN英寸毫米1414.00030.00DN350355.67621616.00032.00406.48131818.00035.00DN450457.088920.19-CHI 5225 Rev D更新于2022年8月ctaulicvictaulic.com3唯特利
