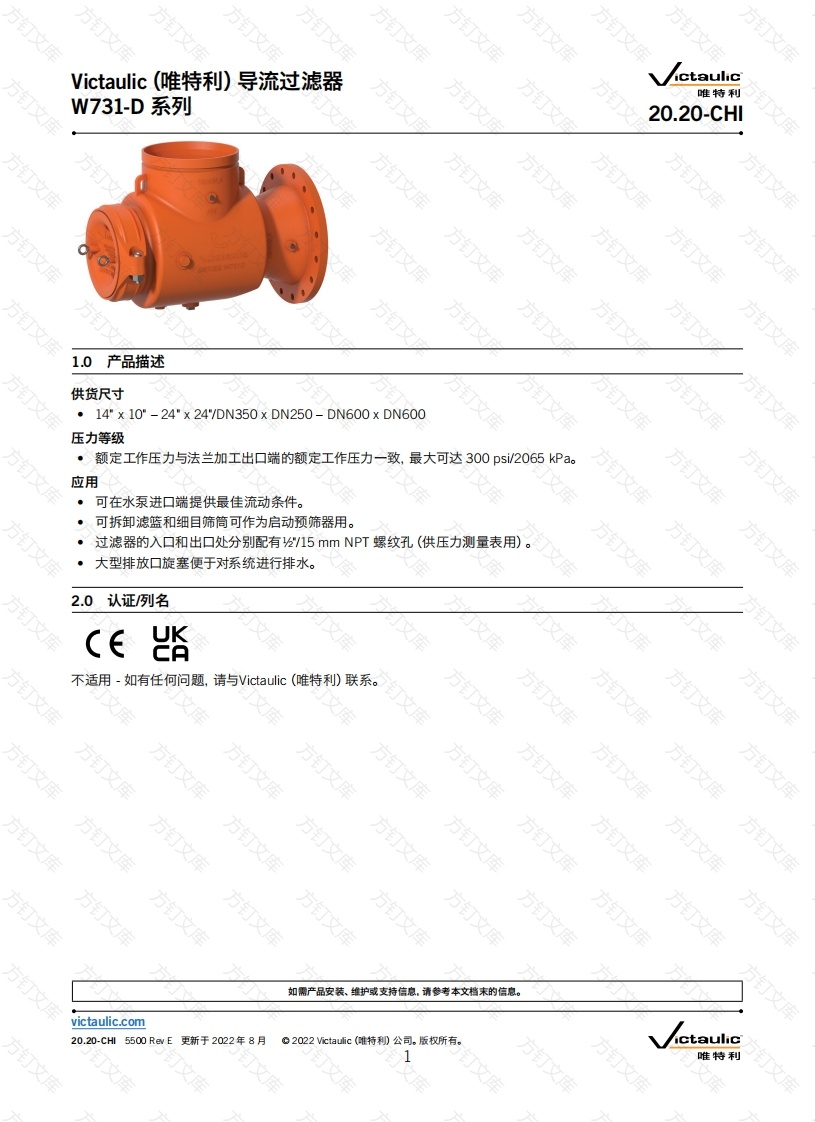

Victaulic(唯特利)导流过滤器万唯特利W731-D系列20.20-CHl文文1.0产品描述供货尺寸·14X10°-24"X24/DN350xDN250-DN600XDN600压力等级·额定工作压力与法兰加工出口端的额定工作压力一致，最大可达300psi/2065kPa。应用·可在水泵进口端提供最佳流动条件。·可拆卸滤篮和细目筛筒可作为启动预筛器用。过滤器的入口和出口处分别配有15 mm NPT螺纹孔（供压力测量表用）。大型排放口旋塞便于对系统进行排水。2.0认证/列名不适用-如有任何问题，请与Victaulic(唯特利)联系。万万万如需产品安装、维护或支持信息，请参考本文档末的信息。库victaulic.com20.20-CHl5500ReE更新于2022年8月02022 Victaulic(维特初公司。版权所有。ctaulic唯特利victaulic.com3.0规格-材料壳体（本体、卡箍、管端盲板）：符合ASTM A536之65-45-12等级要求的球墨铸铁。卡箍密封垫圈：（请指定选择）☐Victaulic(唯特利)三元乙丙橡胶(EPDM)三元乙丙橡胶(EPDM)(绿色色码)。温度范围-30F到+230F-34C到+110°C。不建议用于石油或蒸汽应用■Victaulic(唯特利)丁晴橡胶丁腈橡胶（橙色色码）。温度范围+10℉到+150℉/-12°C到+65℃。不推荐用于温度超过+150°F/+66℃的热水系统或温度超过+140℉460℃的热干空气系统。不推荐用于热水或蒸气工况列出的应用场合仅作为一般应用场合指南。必须注意在某些应用场合中，这些密封垫圈可能不兼容。请务必参考最新的c妇山©（唯特利）密封材料选用指南获取具体密封垫圈应用规范和不兼客应用的清单。过滤器：304型不锈钢，框架和带/32英寸/4毫米直径孔洞的筛板。启动用预筛器：20目304型不锈钢筛板。螺栓螺母：标准：碳钢椭圆颈轨道螺栓，符合ASTM A449(英制)和1S0898-1 Class9.8(M10-M16)Class8.8(M20及以上)的机械性能要求。碳钢六角螺母，符合ASTM A563,Grade B(英制-重型六角螺母)和ASTM A563 M Class9(公制-六角螺母)的机械性能要求。轨道螺栓和六角螺母，按照ASTM B633ZNFE5,finish TypeⅢ（英制）或ype ll(公制)进行电镀锌。可选：不锈钢椭圆颈轨道螺栓或双头螺栓，符合ASTM A193 Grade B8M,Class2(316不锈钢)所规定的机械性能要求。不锈钢重型六角螺母，符合ASTM A194 Grade8M(316不锈钢)所规定的机械性能要求，带耐磨涂层。支座：支撑凸台。尺寸见下表。（不提供支座。）方万文万万20.20-CHl5500 Rev E更新于2022年8月02022 Victaulic(唯特初公司。版权所有。ctaulicvictaulic.com唯特利victaulic.com4.0尺寸ANSI尺寸带ANSI Class150法兰的W731-D系列排水口方方14-24/350-600mm管径尺寸系统侧水泵侧法兰沟槽连接ANSIClass 150公称尺寸LH2E大约单重英毫米排水口14350250122916.11449300737410241142916.13507374105406123619.6952524654030091449740324115115NPT6392111419.615.910.63504972681619.615911.825.251440091449740330015115NPT639233143921.710.627.6450350550268700163921.711.89911.511.5NPT27.64005504300700369183921.712.615-11.5NPT27.6828450991550438164324.418.9011.832.350040010926204803002-11.5 NPT820433184324.418.912.645010926204803212-115NPT323820204324.418.914.132.31019500109262048035882046224184726.421.712.636.2125660045011946705503212-115NPT920204726.421.714.150011946705503582-11.5 NPT920607244726.421.716.5362140160011946705502-115NPT419920636万万20.20-CH5500RyE更新于2022年8月02022 Victaulic(C唯特利初公司。版权所有。ctaulicvictaulic.com3唯特利
