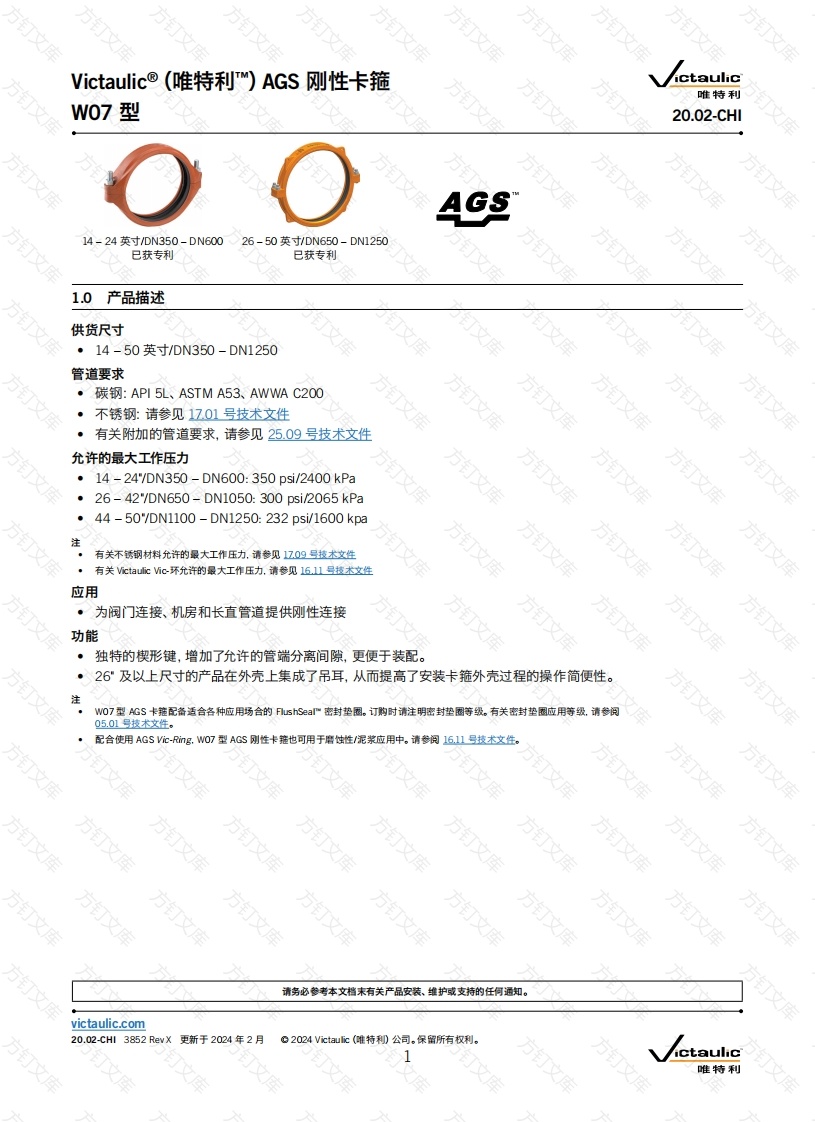

Victaulic®（唯特利）AGS刚性卡箍ctaulic唯特利万文20.02-CHl14-24英寸/DN350-DN600◇26-50英寸/DN650-DN1250已获专利已获专利1.0产品描述供货尺寸·14-50英寸/DN350-DN1250「管道要求·碳钢：API5L、ASTM A53、AWWA C200·不锈钢：请参见17.01号技术文件·有关附加的管道要求，请参见25.09号技术文件允许的最大工作压力·14-24"/DN350-DN600:350psi/2400kPa·26-42"/DN650-DN1050:300psi/2065kPa·44-50/DN1100-DN1250:232psi/1600kpa注有关不锈钢材料允许的最大工作压力，请参见1Z09号技术文性应用·为阀门连接、机房和长直管道提供刚性连接功能·独特的楔形键，增加了允许的管端分离间隙，更便于装配。·26”及以上尺寸的产品在外壳上集成了吊耳，从而提高了安装卡箍外壳过程的操作简便性。注WO7型4GS卡箍配备适合各种应用场合的FlushSeal严密封垫圈。订胸时请注明密封垫圈等级。有关密封垫圈应用等级.请参阅05.01号技术文性。方方万请务必参考本文档末有关产品安装、维护或支持的任何通知。victaulic.com20.02-CHl3852RevX更新于2024年2月万ctaulic唯特利库victaulic.com2.0认证列名SWRASWRAS:どBS EN 10311CPR (EU)CPR (UK)Na.30520112019Na.455如需消防认证/列名参考指南，请参阅1001号技术文性。WRAS材料认证仅适用于EW级三元乙丙橡胶(EPDM密封垫圈。与壁厚10碳钢管（成更厚）和EW等级三元乙丙橡胶(EPDM0密封垫圈一起使用时.WRAS产品认证适用于DNB50-DN6O0尺寸。WRAS产品认证适用于地上和里地使用。如“3.0节规格-材料中所述，WO7AGS"刚性卡箍随附的Victaulic(唯特利)E级密封垫圈符合NSF/ANSI/CAN61和NSF/ANSI/CAN372的UL等级。方订方订20.02-CHI 3852 Rev X更新于2024年2月。2024 ictaulic(唯特利)公司。保留所有权利。victaulic.comctaulic唯特利库victaulic.com3.0规格-材料壳体：（请制定选择）口标准：符合ASTM A536之65-45-12等级要求的球墨铸铁。☐可选：符合ASTM A395之65-45-15等级要求的球墨铸铁。壳体涂层：（请指定选择）口标准：橙色瓷漆。口可选：热浸镀锌。口可选：符合AWWA C:210的液态环氧树脂。注万卡箍密封垫圈：（请指定选择）☐“E"级FlushSeal"三元乙丙橡胶(EPDM)三元乙丙橡胶(EPDM)(绿色条纹色码)。温度范围：-30F至+230F1-34℃至+110C。适用于规定温度范围内的热水系统，以及应用。已获得UL认证，符合ANSINSF61标准，适用于+73F+23℃冷饮用水和+180F/+82°C热饮用水系统，符合ANSI/NSF372标准。不支持石油或蒸汽应用。☐“Tm级FlushSeal"M丁腈橡胶丁腈橡胶（橙色色码）。温度范围：-20℉至+180℉-29℃至+82℃。可指定用于与油相关的系统，包括含油蒸汽的空气，该垫圈可在高达+180°F482℃的环境温度下使用。对于与水相关的系统，该垫圈的额定温度可高达+150°F/+66℃。对于无油、干燥的空气环境，该垫圈的额定温度最高可达+140°F/+60°C。不推荐用于热水或蒸汽应用。☐“L"级FlushSeal"硅橡胶硅橡胶（红色色码）。温度范围：-30℉至+350F/-34℃至+177℃。可指定用于温度高达+350℉14177°C、不含碳氢化合物的干燥热空气和某些特定的化工应用场合。“EW"级FlushSeal""三元乙丙橡胶(EPDM)三元乙丙橡胶(EPDM)(绿色W色码)。温度范围-30℉至+230F-34C至+110℃。适用于规定温度范围内的热水系统，以及多种稀酸、无油空气和众多化工应用。符合BS6920标准的WRAS认证材料，适用于冷饮用水服务(+149°F/+23℃)。已取得UL认证，适合用于+73F/+23℃冷饮用水（根据ANSI/NSF61)和+180°F/+82℃热饮用水（根据ANSI/NSF372)的应用场合。不适用于石油应用场合。如需密封垫圈的替代选择，请参阅Q5.01号技术文件：Victaulic(唯特利)密封垫圈选用指南-弹性橡胶密封结构。列出的应用场合仅作为一般应用场合指南。必须注意在某些应用场合中，这些密封垫圈可能不兼容。请务必参考最新的Mc妇山c(唯特利)密封材料选用指南获取具体密封垫圈应用规范和不兼容应用的清单。螺栓螺母：（请指定选择）☐标准：碳钢椭圆颈轨道螺栓，符合ASTM A449(英制)和IS0898-1 Class9.8(M10-M16)Class8.8(M20及以上)的机械性能要求。碳钢六角螺母，符合ASTM A563,Grade B(英制-重型六角螺母)和ASTM A563 M Class9(公制-六角螺母)的机械性能要求。轨道螺栓和六角螺母，按照ASTM B633 ZN/FE5进行电镀锌处理，表面类型Type Ill(英制)或ypeI(公制)。可选：不锈钢椭圆颈轨道螺栓或双头螺栓，符合ASTM A193 Grade B8M,Class2(316不锈钢)所规定的机械性能要求。不锈钢重型六角螺母，符合ASTM A194 Grade8M(316不锈钢)所规定的机械性能要求，带耐磨涂层。☐可选：热浸镀锌，符合ASTM A449对螺栓的机械性能要求和ASTM A563对重型六角螺母的机械性能要求。2对于26-50英寸/DN650-DN1250尺寸：口垫片：镀锌碳钢，扁平。符合ASTM F436的SAE高强度或加强不锈钢。20.02-CHI 3852 Rev X更新于2024年2月。2024 ictaulic(唯特利)公司。保留所有权利。victaulic.comctaulic唯特利
