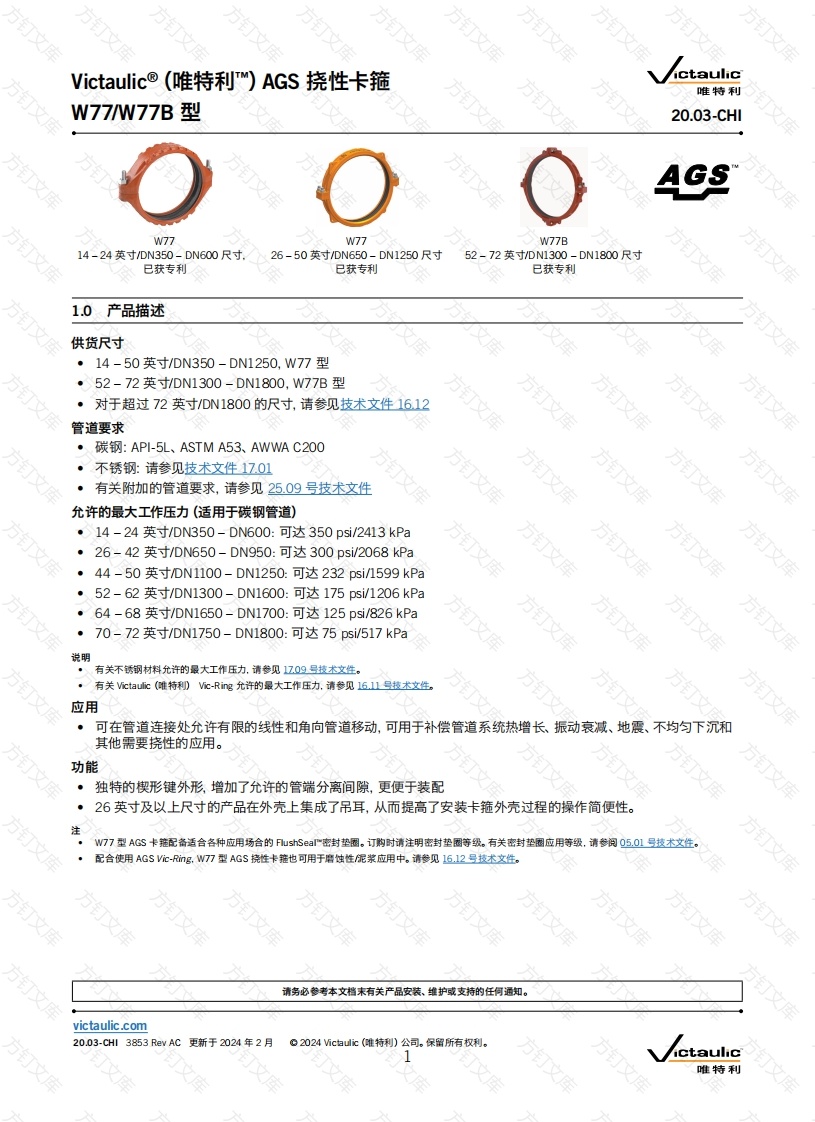

Victaulic®（唯特利"）AGS挠性卡箍ictaulicW77W77B型万唯特利20.03-CHl方AGSW77B14-24英寸/DN350-DN600尺寸.26-50英寸/DN650-DN1250尺寸52-72英寸/DN1300-DN1800尺寸已获专利已获专利已获专利1.0产品描述供货尺寸·14-50英寸/DN350-DN1250,W77型·52-72英寸/DN1300-DN1800,W77B型·对于超过72英寸/DN1800的尺寸，请参见技术文件1612管道要求·碳钢：AP-5L、ASTM A53、AWWA C:200·不锈钢：请参见技术文件17.01·有关附加的管道要求，请参见25.09号技术文件方允许的最大工作压力（适用于碳钢管道）·14-24英寸/DN350-DN600:可达350psi/2413kPa·26-42英寸/DN650-DN950:可达300psi/2068kPa·44-50英寸/DN1100-DN1250:可达232psi/1599kPa·52-62英寸/DN1300-DN1600:可达175psi/1206kPa·64-68英寸/DN1650-DN1700:可达125psi/826kPa·70-72英寸/DN1750-DN1800:可达75psi/517kPa说明有关不锈钢材料允许的最大工作压力，请参见1Z09号技术文性。应用可在管道连接处允许有限的线性和角向管道移动，可用于补偿管道系统热增长、振动衰减、地震、不均匀下沉和其他需要挠性的应用。功能·独特的楔形键外形，增加了允许的管端分离间隙，更便于装配26英寸及以上尺寸的产品在外壳上集成了吊耳，从而提高了安装卡箍外壳过程的操作简便性。注W77型AGS卡箍配备适合各种应用场合的FlushSeal广密封垫圈。订购时请注明密封垫圈等级。有关密封垫圈应用等级，请参阅O5.01号技术文性。配合使用AGS Vic-Rig,W77型AGS烧性卡箍也可用于磨蚀性泥浆应用中。请参见16.12号技术文性。万文请务必参考本文档末有关产品安装、维护或支持的任何通知。victaulic.com20.03-CHl3853 Rev AC更新于2024年2月ctaulic唯特利victaulic.com2.0认证/列名标准W.WRASWRASEN10311BS EN 10311CPR(EUCPR (UKa.30520112019N.46514英寸(DN350)至24英寸(DN650)尺寸具有UL和FM认证.但尺寸377mm、426mm、480mm、530mm和630mm除外。如需消防认证例名参考指南，请参阅10.01号技术这性WRAS材料认证仅适用于尺寸不超过50英寸(DN125O)的EW级三元乙丙橡胶(EPDM)密封垫圈与壁厚10的碳钢管（威更厚）和EW级三元乙丙橡胶(EPDM)密封垫圈一起使用时（碳钢管必须有合适的涂层威村里，以确保用水安全）WRAS产品认证适用于尺寸DN350-DN600。WRAS产品认证适用于地上和星地使用。WRAS产品认证不适用于W77B型卡箍。3.0规格-材料壳体：（请指定选择）☐标准：符合ASTM A536之65-45-12等级要求的球墨铸铁。☐可选：符合ASTM A395之65-45-15等级要求的球墨铸铁。壳体涂层：（请指定选择）口标准：橙色瓷漆。口可选：热浸镀锌及其他。☐可选：符合AWWA C210的液态环氧树脂。卡箍密封垫圈：（请指定选择）“E"级FlushSeal""三元乙丙橡胶(EPDM)三元乙丙橡胶(EPDM)(绿色条纹色码)。温度范围：-30℉至+230℉/-34℃至+110°℃。适用于规定温度范围内的热水系统，以及应用。已获得U儿认证，符合ANSINSF61标准，适用于+73F/+23C冷饮用水和+180℉/+82℃热饮用水系统，符合ANS/NSF372标准。不支特石油或蒸汽应用。“T"级FlushSeal"丁腈橡胶丁腈橡胶（橙色色码）。温度范围：-20℉至+180℉/-29°℃至+82C。可指定用于与油相关的系统，包括含油蒸汽的空气，该垫圈可在高达+180°F/+82℃的环境温度下使用。对于与水相关的系统，该垫圈的额定温度可高达+150℉466℃。对于无油、干燥的空气环境，该垫圈的额定温度最高可达+140℉/+60°℃。不推荐用于热水或蒸汽应用。“L”级FlushSeal"硅橡胶硅橡胶（红色色码）。温度范围：-30℉至+350°F/-34℃至+177℃。可指定用于温度高达+350℉/+177℃、不含碳氢化合物的干燥热空气和某些特定的化工应用场合。“EW"级FlushSeal'"三元乙丙橡胶(EPDM)三元乙丙橡胶(EPDM)(绿色W色码)。温度范围-30℉至+230°F/-34℃至+110°C。适用于规定温度范围内的热水系统，以及多种稀酸、无油空气和众多化工应用。符合BS6920标准的WRAS认证材料，适用于冷饮用水服务(+73°F/23℃)。已取得UL认证，适合用于+73F/+23C冷饮用水（根据ANSI/NSF61)和+180F/+82℃热饮用水（根据ANSI/NSF372)的应用场合。不适用于石油应用场合。其他如需密封垫圈的替代选择，请参阅Q5.01号技术文件：Victaulic(唯特利)密封垫圈选用指南-弹性橡胶密封结构。列出的应用场合仅作为一般应用场合指南。必须注意在某些应用场合中，这些密封垫圈可能不兼容。请务必参考最新的ct妇uc(唯特利)密封材料选用指南获取具体密封垫圈应用规范和不兼容应用的清单。20.03-CHI 3853 Rev AC更新于2024年2月。2024 Victaulic(维特利)公司。保留所有权利。victaulic.comctaulic唯特利victaulic.com3.0规格-材料（续）螺栓螺母：(请指定选择2)标准：碳钢椭圆颈轨道螺栓，符合ASTM A449(英制)和IS08981 Class9.8(M10-M16)Class8.8(M20及以上)的机械性能要求，52-72英寸尺寸使用A193B7级螺栓。碳钢六角螺母，符合ASTM A563之等级B(英制-重型六角螺母)和ASTM A563 M Class9(公制-六角螺母)的机械性能要求。轨道螺栓和六角螺可选(14-50英寸)：不锈钢椭圆颈轨道螺栓或双头螺栓，符合ASTM A193 Grade B8M,Class2(316不锈钢)所规定的机械性能要求。不锈钢重型六角螺母，符合ASTM A194 Grade8M(316不锈钢)所规定的机械性能要求，带耐磨涂层。☐可选（所有尺寸）：超级双相不锈钢螺栓，符合ASTM A1082UNS32750标准。超级双相不锈钢重型六角螺母，符合ASTM A1082UNS32750标准。2螺栓/螺母选件仅提供英制尺寸用于26-72英寸/DN650-DN1800尺寸的垫片：☐标准：镀锌碳钢，扁平。符合ASTM F436的SAE高强度或加强不锈钢。可选(14-50英寸)：高强度316不锈钢可选（所有尺寸）：超级双相不锈钢对于未列出的替代硬件规格.请联系c妇uc(特利)对于52英寸及更大尺寸.卡箍随附了螺栓。对于随附了螺栓的卡箍，其所需的螺母和垫圈数量是所列数量的两倍。文万文万20.03-CHI 3853 Rev AC更新于2024年2月2024 Victaulic(特利)公司。保留所有权利。victaulic.com万ctaulic唯特利
