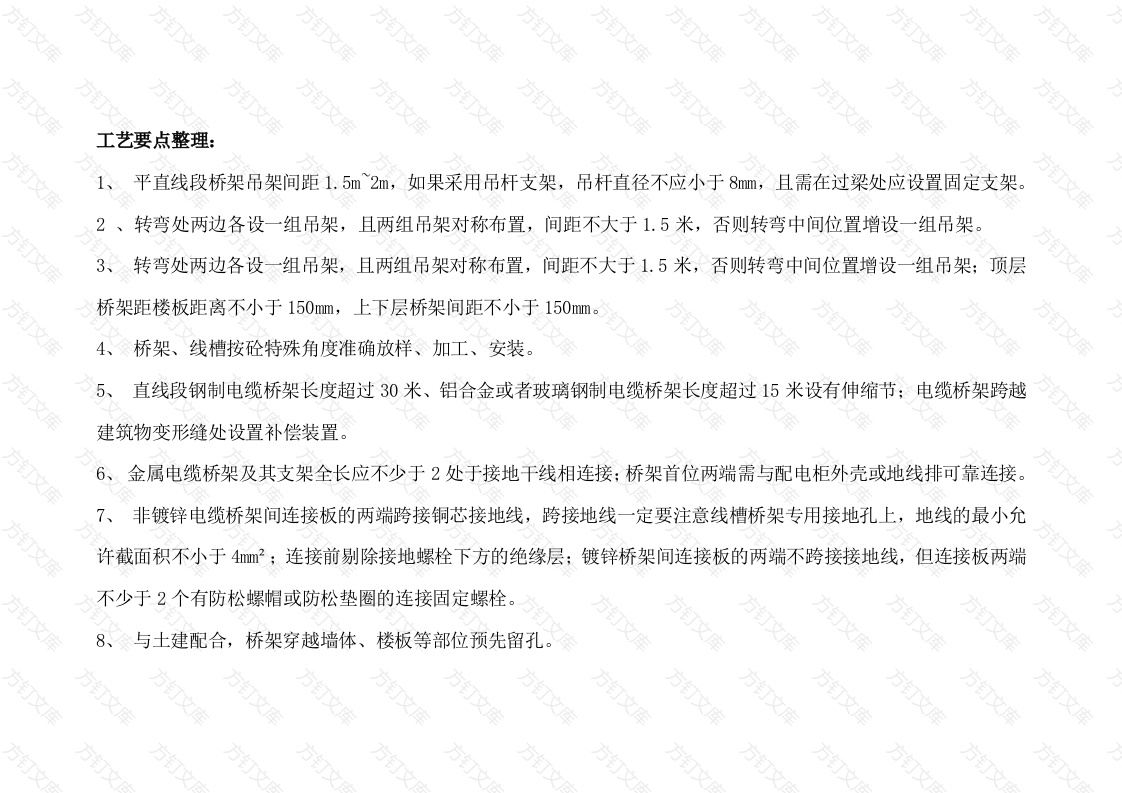

万文万文万工艺要点整理：平直线段桥架吊架间距1.5m2m,如果采用吊杆支架，吊杆直径不应小于8mm,且需在过梁处应设置固定支架。转弯处两边各设一组吊架，且两组吊架对称布置，间距不大于1.5米，否则转弯中间位置增设一组吊架。3、转弯处两边各设一组吊架，且两组吊架对称布置，间距不大于1.5米，否则转弯中间位置增设一组吊架：桥架距楼板距离不小于150mm,上下层桥架间距不小于150mm。桥架、线槽按砼特殊角度准确放样、加工、安装。直线段钢制电缆桥架长度超过30米、铝合金或者玻璃钢制电缆桥架长度超过15米设有伸缩节：电缆桥架跨越建筑物变形缝处设置补偿装置。6、金属电缆桥架及其支架全长应不少于2处于接地干线相连接：桥架首位两端需与配电柜外壳或地线排可靠连接。非镀锌电缆桥架间连接板的两端跨接铜芯接地线，跨接地线一定要注意线槽桥架专用接地孔上，地线的最小允许截面积不小于4mm2;连接前剔除接地螺栓下方的绝缘层；镀锌桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓与土建配合，桥架穿越墙体、楼板等部位预先留孔。文线槽、桥架底板应与支吊架横担用金属螺栓固定(≤200mm,用一个螺栓固定；>200mm,距边1/4处两个螺栓固定)桥架穿越墙体及楼板，应用不燃材料封堵：穿越防火分区桥架内必须做防火封堵。11、室外安装桥架安装高度不能低于积雪、积水高度，同时考虑选用防水型盖板，进出室外桥架、线槽，室内须高于室外，防止雨水流入室内金属线槽规格表常用的金属线槽有：镀锌线槽、不锈钢线槽、防火线槽、喷塑线槽、铝合金线槽、热镀锌线槽不同材质的线槽是有区别的，主要体现在防腐性能、使用寿命、价格方面等。桥架与线槽有什么区别呢？主要表现在一下几点：1)规格尺寸不同：般宽度小于200mm的属于线槽万钉2)用途不同型号及材质不同方万万4敷设方式和承载量不同镀锌线槽镀锌线槽是全密封型线槽，如盒子一般形状，屏蔽性能较好，密封性高度保护电缆防止被腐蚀和干扰，且带有防尘性能，避免受到损坏造成不必要的伤害。应用行业：精密仪器输电、建筑、厂房输电、水电工程、消防喷塑桥架喷塑线槽由镀锌线槽经过加工外表处理一层静电粉末喷塑，密封式环境下保护着电缆（线），屏蔽性能非常好，经过静电喷塑加工后，线槽的本身外表会比较光滑，配上颜色的配搭可提高美观度。常用于地下室停车场、房输电、个性宾馆（可用不同配色桥架搭配装修风格）等防火线槽防火线槽是由镀锌线槽经过加工表面处理一层防火涂料生产而成，并且采用了高环保颜料使得线槽上的防火涂料具有无毒、无污染，耐火、耐水、耐油….的性能。一般用于敷设：电力电缆、通讯信号电缆…等等四、不锈钢线槽
