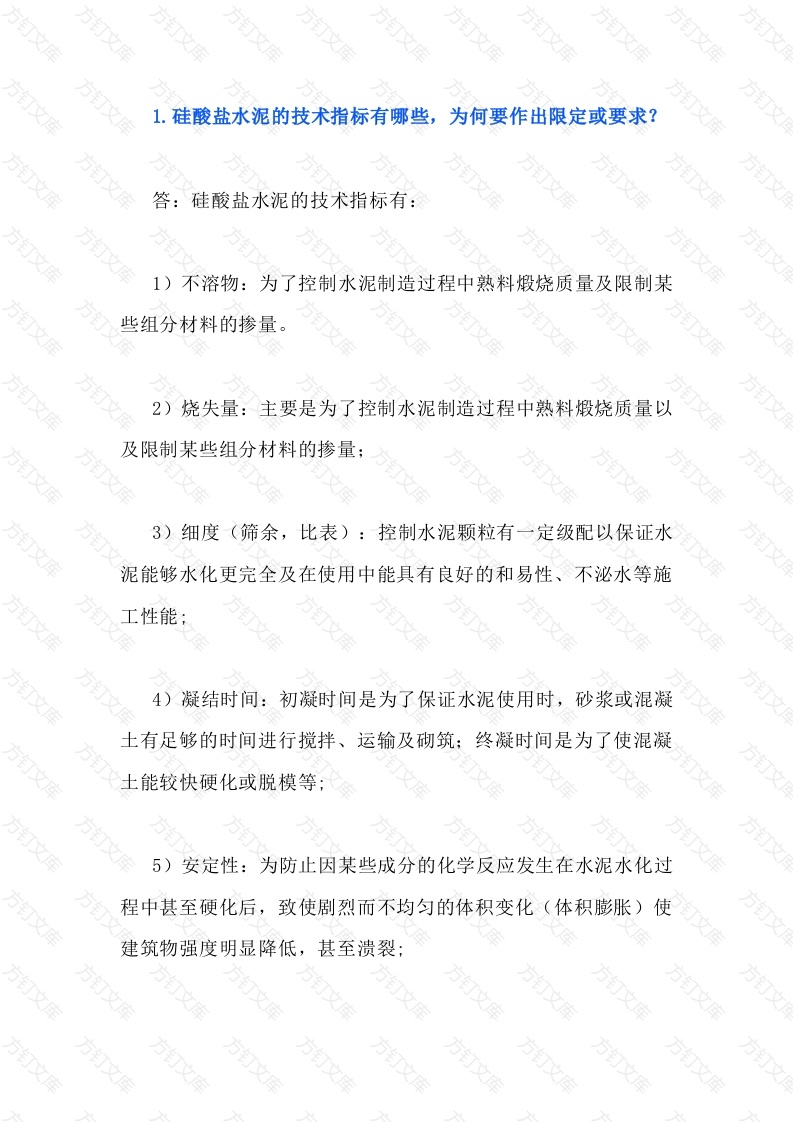

硅酸盐水泥的技术指标有哪些，为何要作出限定或要求？答：硅酸盐水泥的技术指标有：1)不溶物：为了控制水泥制造过程中熟料煅烧质量及限制某些组分材料的掺量。2)烧失量：主要是为了控制水泥制造过程中熟料煅烧质量以及限制某些组分材料的掺量；3)细度（筛余，比表）：控制水泥颗粒有一定级配以保证水泥能够水化更完全及在使用中能具有良好的和易性、不泌水等施工性能4)凝结时间：初凝时间是为了保证水泥使用时，砂浆或混凝土有足够的时间进行搅拌、运输及砌筑：终凝时间是为了使混凝土能较快硬化或脱模等；5)安定性：为防止因某些成分的化学反应发生在水泥水化过程中甚至硬化后，致使剧烈而不均匀的体积变化（体积膨胀）使建筑物强度明显降低，万万万万6)氧化镁含量：水泥中Mg0<5%,压蒸试验合格可放宽6.0%防止安定性不良：7)三氧化硫含量：水泥中S03<3.5%,防止安定性不良；8)碱含量：防止发生碱-脊料反应。2.简述硅酸盐水泥生产工艺过程及原料。答：硅酸盐水泥的生产工艺过包括：生料制备、熟料煅烧及水泥制成（简称“两磨一烧”制备熟料的原料有：A石灰质原料如石灰石，泥灰岩等；B粘土质原料如高岭石类、蒙脱石类、水云母类等：C校正原料如硅质校正原料，铁质校正原料生产水泥的原料有：水泥熟料、石膏、及混合材（包括粒化高炉渣，粉煤灰，火山灰质混合材)。3.简述水泥生产的主要工序名称答：主要工序有：原料预均化，原料破碎，生料粉磨，生料均化，原煤预均化，煤破碎，煤磨，熟料烧成，熟料冷却，水泥万制成，包装出厂4.何谓安定性？如何判别水泥的安定性是否良好？答：安定性是指：水泥硬化后体积变化的均匀性。可以用压蒸实验法、雷氏夹或试饼法检验水泥的安定性。5.影响水泥安定性的因素有哪些？为确保水泥安定性良好应做哪些限量要求？答：影响水泥安定性的因素有：熟料中f-Ca0,方镁石，泥中$03的含量。因此，为确保水泥安定性良好应限制水泥中f-Ca0,S03等的含量在合适的值以内。文6.生产中，如何避免所生产的硅酸盐水泥出现废品？答：1)严格控制原料的成分：2)使原料得到充分预均化，以防止因生料成分波动而引起的质量不合格：3)做到生料喂料及喷煤量的稳定，以防止熟料中f-Ca0过高；4)对熟料进行急冷，以产生玻璃体，降低熟料中游离氧化镁含量：文
