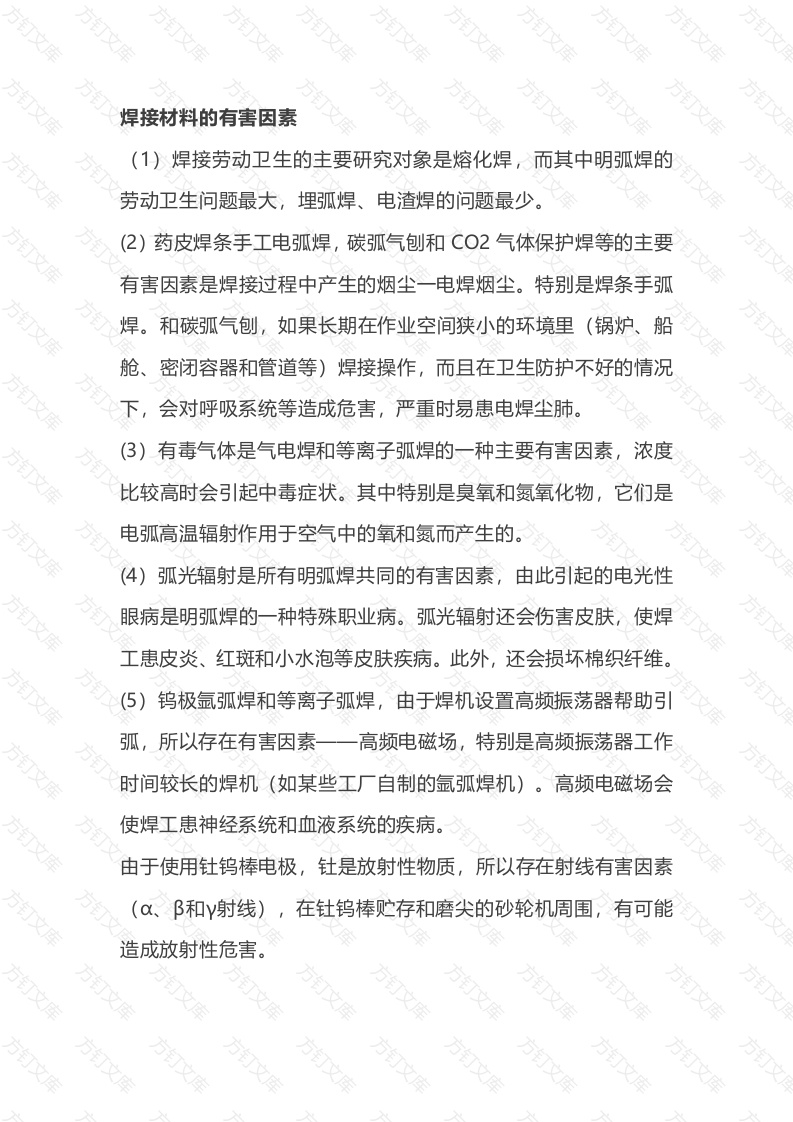

焊接材料的有害因素(1)焊接劳动卫生的主要研究对象是熔化焊，而其中明弧焊的劳动卫生问题最大，埋弧焊、电渣焊的问题最少。(2)药皮焊条手工电弧焊，碳弧气刨和CO2气体保护焊等的主要有害因素是焊接过程中产生的烟尘一电焊烟尘。特别是焊条手弧焊。和碳弧气刨，如果长期在作业空间狭小的环境里（锅炉、船舱、密闭容器和管道等)焊接操作，而且在卫生防护不好的情况下，会对呼吸系统等造成危害，严重时易患电焊尘肺。(3)有毒气体是气电焊和等离子弧焊的一种主要有害因素，浓度比较高时会引起中毒症状。其中特别是臭氧和氨氧化物，它们是电弧高温辐射作用于空气中的氧和氮而产生的。(4)弧光辐射是所有明弧焊共同的有害因素，由此引起的电光性眼病是明弧焊的一种特殊职业病。弧光辐射还会伤害皮肤，使焊工患皮炎、红斑和小水泡等皮肤疾病。此外，还会损坏棉织纤维(5)钨极氩弧焊和等离子弧焊，由于焊机设置高频振荡器帮助引弧，所以存在有害因素高频电磁场，特别是高频振荡器工作时间较长的焊机（如某些工厂自制的氩弧焊机）。高频电磁场会使焊工患神经系统和血液系统的疾病。由于使用钍钨棒电极，钍是放射性物质，所以存在射线有害因素(、B和V射线)，在钍钨棒贮存和磨尖的砂轮机周围，有可能造成放射性危害。文万万万万万等离子弧焊、喷涂和切割时，产生强烈噪声，在防护不好的情况下，会损伤焊工的听觉神经，(7)有色金属气焊时的主要有害因素，是熔融金属蒸发于空气中形成的氧化物尘烟，和来自焊剂的毒性气体使用焊接材料注意事项1、不锈钢焊条通常有钛钙型和低氢型两种。焊接电流尽可能采用直流电源，有利于克服焊条发红和熔深浅。钛钙型药皮的焊条不适合做全位置焊接，只适宜平焊和平角焊；低氢型药皮的焊条可做全位置焊接。2、不锈钢焊条在使用时应保持干燥。为防止产生裂纹、凹坑、气孔等缺陷，钛钙型药皮焊前经150-250℃烘干1h,低氢型药皮焊前经200-300℃烘干1h。不能多次重复烘干，否则药皮易脱落。3、焊口清理干净，同时防止焊条沾上油及其它脏物，以免增加焊缝含碳量并影响焊接质量。4、为防止加热而产生晶间腐蚀，焊接电流不宜过大，一般应比碳钢焊条低20%左右，电弧不要过长，层间快冷，以窄道焊为宜。5、引弧时注意，不能在非焊接部位引弧，最好选用与焊件相同材料的引弧板来引弧。方方万万万万万万应尽量采用短弧焊接，般2-3mm,电弧过长易产生热裂纹。7运条：应采用短弧快速焊，般不允许横向摆动，其目的是减少热量和热影响区宽度，提高焊缝抗晶间腐蚀能力和减少热裂纹的倾向。8异种钢的焊接应慎重选用焊条，防止焊条选用不当出现热裂纹或高温热处理后引起σ相析出，使金属脆化。参照不锈钢与异种钢的焊条选择标准进行选用，并采取适当焊接工艺，未来中国焊接材料产品的发展战略逐步转移，由自动化程度较高的高效优质产品逐步替代手工型产品，手工焊条产品逐步向高强高韧、低氢、环保方向发展，以满足不同品种、不同焊接结构、不同服役条件下不同焊接技术要求。方方方万方万万
