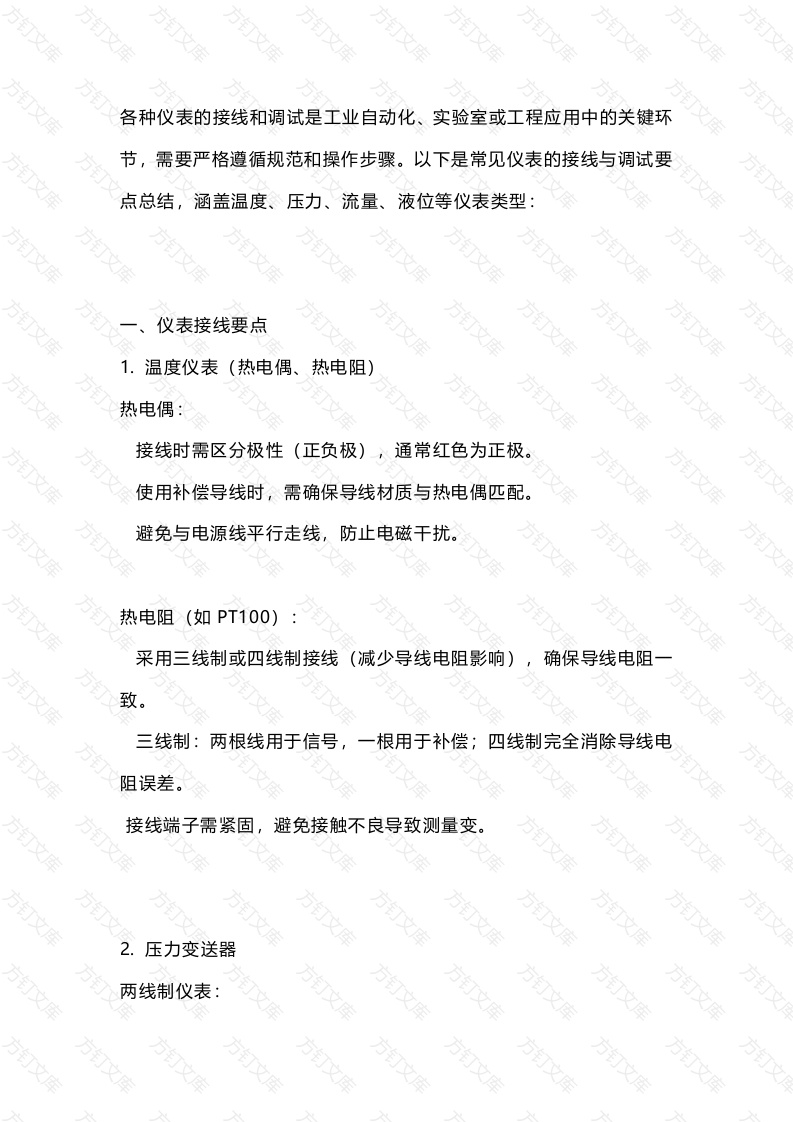

各种仪表的接线和调试是工业自动化、实验室或工程应用中的关键环节，需要严格遵循规范和操作步骤。以下是常见仪表的接线与调试要点总结，涵盖温度、压力、流量、液位等仪表类型：方方仪表接线要点1.温度仪表(热电偶、热电阻)热电偶：接线时需区分极性（正负极），通常红色为正极。使用补偿导线时，需确保导线材质与热电偶匹配。避免与电源线平行走线，防止电磁干扰。方热电阻（如PT100)万文采用三线制或四线制接线（减少导线电阻影响）确保导线电阻三线制：两根线用于信号，一根用于补偿；四线制完全消除导线电阻误差。接线端子需紧固，避免接触不良导致测量变。方压力变送器两线制仪表：万方万万电源(24VDC)与信号线串联，正极接电源+，负极接信号输入端。需确保回路中负载电阻在允许范围内（通常≤250Ω）四线制仪表：电源线与信号线分开，电源单独供电（如220VAC或24VDC)信号线需屏蔽接地，防止干扰。3.流量计电磁流量计：传感器与转换器之间必须使用专用屏蔽电缆。确保管道满管且接地良好，避免电势干扰涡街/涡轮流量计：脉冲信号输出需接入频率采集模块，接线时注意信号类型方(NPN/PNP)避免振动干扰，必要时加装减震支架。方方4.液位计(雷达、超声波、浮球)雷达/超声波液位计：信号线需屏蔽，远离变频器、大功率电机等干扰源。探头安装需避开障碍物（如管道、搅器）万万万万万浮球液位开关：干接点信号需接入继电器或PLC输入模块注意触点容量匹配。5.通用接线原则万屏蔽与接地：信号线必须采用屏蔽电缆，屏蔽层单端接地（通常在控制柜侧）接地电阻≤4Ω，避免多点接地形成环路。防短路/断路：接线前确认仪表供电电压(24V/220V)与系统匹配。使用压接端子或焊接，避免虚接。方仪表调试要点1.调试前准备安全确认：断电操作接线，完成后检查线路无短路、裸露方防爆场合需确保仪表符合防爆等级要求，参数核对：检查仪表量程、单位、输出信号类型(4-20mA/0-10V/Modbus是否与系统设置一致。方万调试步骤方万万
