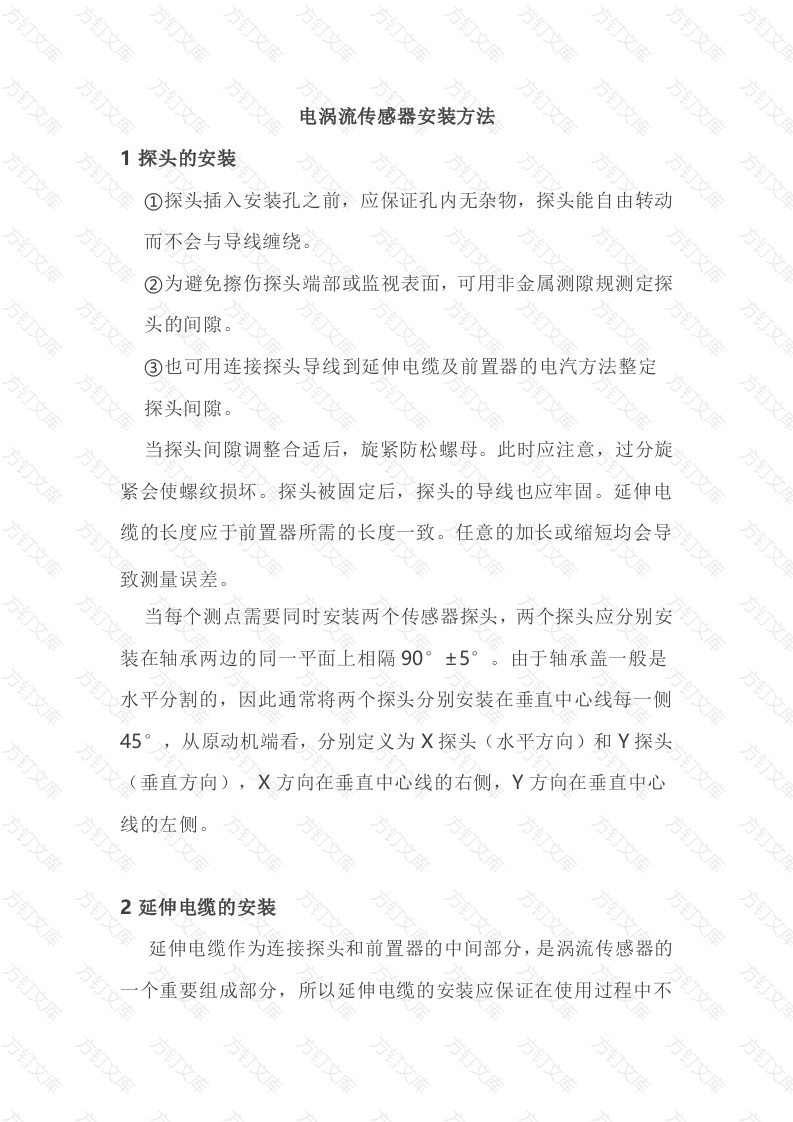

电涡流传感器安装方法1探头的安装①探头插入安装孔之前，应保证孔内无杂物，探头能自由转动而不会与导线缠绕②为避免擦伤探头端部或监视表面，可用非金属测隙规测定探头的间隙。③也可用连接探头导线到延伸电缆及前置器的电汽方法整定探头间隙。当探头间隙调整合适后，旋紧防松螺母。此时应注意，过分旋紧会使螺纹损坏。探头被固定后，探头的导线也应牢固。延伸电缆的长度应于前置器所需的长度一致。任意的加长或缩短均会导致测量误差。当每个测点需要同时安装两个传感器探头，两个探头应分别安装在轴承两边的同一平面上相隔90°±5°。由于轴承盖一般是水平分割的，因此通常将两个探头分别安装在垂直中心线每一侧45°，从原动机端看，分别定义为X探头（水平方向）和Y探头垂直方向)，X方向在垂直中心线的右侧，Y方向在垂直中心线的左侧。延伸电缆的安装延伸电缆作为连接探头和前置器的中间部分，是涡流传感器的重要组成部分，所以延伸电缆的安装应保证在使用过程中不文易受损坏，应避免延伸电缆的高温环境。探头与延伸电缆的连接处应锁紧，接头用热缩管包裹好，这样可以避免接地并防止接头松动。在盘放延伸电缆时应避免盘放半径过小而折坏电缆线。般要求延伸电缆盘放直径不得小于55mm3前置器的安装前置器应置于铸铝的盒子内，以免机械损坏及污染。不允许盒子上附有多余的电缆，在不改变探头到前置器电缆长度的前提下允许在同一个盒内装有多个前置器，以降低安装成本，简化从前置器到监视器的电缆布线。采用适当的隔离和屏蔽接地，将信号所受的干扰降至最低限度。前置器是整个传感器系统的信号处理部分，要求将其安装在远离高温环境的地方，其周围环境应无明显的蒸汽和水珠、无腐蚀性的汽体、干燥、振动小、前置器周围的环境温度与室温相差不大的地方。安装时前置器壳体金属部分不要同机壳或大地接触。安装时必须避免有其他干扰信号影响测量电路。4轴振动传感器安装间隙的锁定将探头、延伸电缆、前置器连接起来，并给传感器系统接上电源，用精度较高的万用表监测前置器的输出电压，同时调整探头与被测面的间隙，当前置器的输出电压大约在10-11vDC之间时，拧紧探头的两个紧固螺母固定探头即可。注意事项万万文万万万万文①不规则的被测体表面，会给实际测量带来附加误差，因此被测体表面应该平整光滑，不应存在凸起、洞眼、刻痕、凹槽等缺陷②当被测体为圆轴且探头中心线与轴心线正交时，一般要求被测轴直径为探头头部直径的3倍以上。③被测体表面不应有伤痕、小孔和缝隙，不允许表面电镀。被测体材料应与探头、前置器标定的材料一致。①探头通过支架固定在轴承座上，支架应有足够的刚度以提高其自振频率，避免或减小被测体振动时支架的受激自振。②对初始间隙的要求电涡流传感器应在一定的间隙电压（传感器顶部与被测物体之间间隙，在仪表上指示一般是电压)值下，其读数才有较好的线性度，所以在安装传感器时必须调整好合适的初始间隙。转子旋转和机组带负荷后，转子相对于传感器将发生位移。如果把传感器装在轴承顶部，其间隙将减少：如装在轴承水平方向，其间隙取决于转子旋转方向；当转向一定时，其间隙取决于安装在右侧还是左侧。为了获得合适的工作间隙值，在安装时应估算转子从静态到转动状态机组带负荷后轴颈位移值和位移方向，以便在调整初始间隙时给予考虑。根据现场经验，转子从静态到工作转速，轴颈抬高大约为轴瓦间隙的1/2：水平方向位移与轴瓦形式、轴瓦两侧间隙和机组滑销系统工作状态有关，般位移值为0.05-0.20mm
