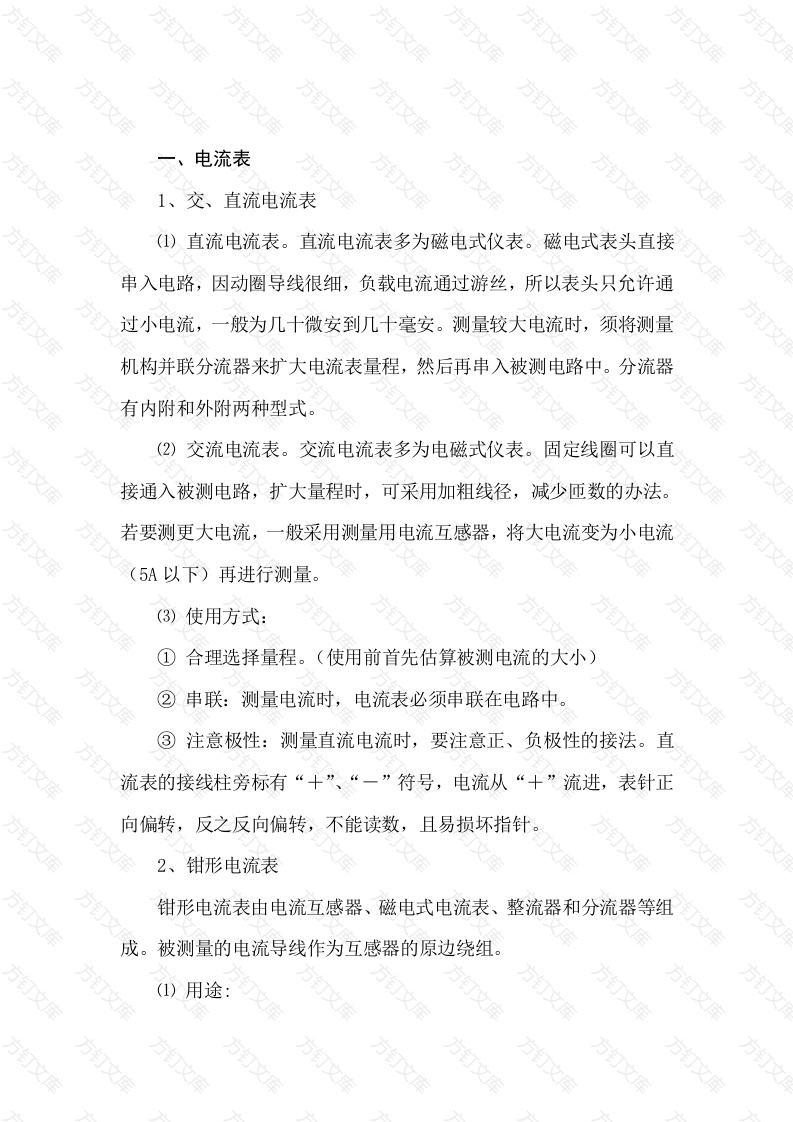

万电流表万文直流电流表(1)直流电流表。直流电流表多为磁电式仪表。磁电式表头直接串入电路，因动圈导线很细，负载电流通过游丝，所以表头只允许通过小电流，一般为几十微安到几十毫安。测量较大电流时，须将测量机构并联分流器来扩大电流表量程，然后再串入被测电路中。分流器有内附和外附两种型式。(2)交流电流表。交流电流表多为电磁式仪表。固定线圈可以直接通入被测电路，扩大量程时，可采用加粗线径，减少匝数的办法。若要测更大电流，一般采用测量用电流互感器，将大电流变为小电流(5A以下)再进行测量。(3)使用方式：①合理选择量程。（使用前首先估算被测电流的大小）②串联：测量电流时，电流表必须串联在电路中③注意极性：测量直流电流时，要注意正、负极性的接法。流表的接线柱旁标有“+”、”符号，电流从“十”流进，表针正向偏转，反之反向偏转，不能读数，且易损坏指针。2、钳形电流表钳形电流表由电流互感器、磁电式电流表、整流器和分流器等组成。被测量的电流导线作为互感器的原边绕组。(1)用途：万文用于在不切断电路而进行测量电流的场合，实现在线测量(2)使用注意事项：①正确选择类别。（根据被测对象的不同选择不同型号的表）②正确选择表的量程。③测量时，应使被测导线放在钳口的中央，以免发生误差④每次测量后，要把调节电流量程的转换开关放在最高档位，防止下次使用时，因未经选择量程就进行测量而损坏仪表。⑤测量5A以下电流时，为了测量的准确性，在条件允许的情况下，可将被测量导线多绕几匝放进钳口进行测量，将读取的电流值除以匝数，即得实际电流值。⑥不能测量无绝缘的导线⑦测量中操作人员应注意与带电部位的安全距离，以防触电或发生短路。对高压设备不能直接使用，必须使用相应绝缘等级的绝缘杆辅助才能进行测量。⑧钳形表的钳口必须保持清洁、干燥。方电压表见的交流电压表为例1、测量三相交流电压的接线常用的两种方法：(1)测三相大电流，用电压互感器和三只电压表测量。(2)电流相对较小，用一只电压表与电压转换开关配合进行测量。万2使用方法：(1)注意极性：测量直流电压时，正、负极必须正确。接线时电压表的“+”极接被测电压的高电位，“-”极接低电位。(2)选择适当量程：以被测量处于仪表最大量程的2/3左右为准确(3)高压交流测量：需采用电压互感器，电压表的量程应与互感器二次额定电压相符合，一般电压为100V。三、兆欧表兆欧表又称摇表，般用来测量电机、电缆及其它电器和线路的绝缘电阻，它主要由直流高压电源、磁电式流比计和附加电阻组成。兆欧表的使用：1、测试前的准备：(1)正确选用兆欧表。选用额定电压和测量范围与被测电气设备相适应的兆欧表。（不能用500V表测1140V或6KV线路）。(2)测试地点应选取远离外界磁场的地方，并水平放置兆欧表。(3)测量前必须先将所测设备的电源及负荷切断，并进行放电。特别是大电机、变压器和电容器等要放电3分钟，以确保设备及人身安全。(4)应使用仪表专用测量线或绝缘强度较高的单根导线，不能用双股线，两根连接线切勿交缠在一起，同时要保持被测物表面清洁，以免引起测量误差
