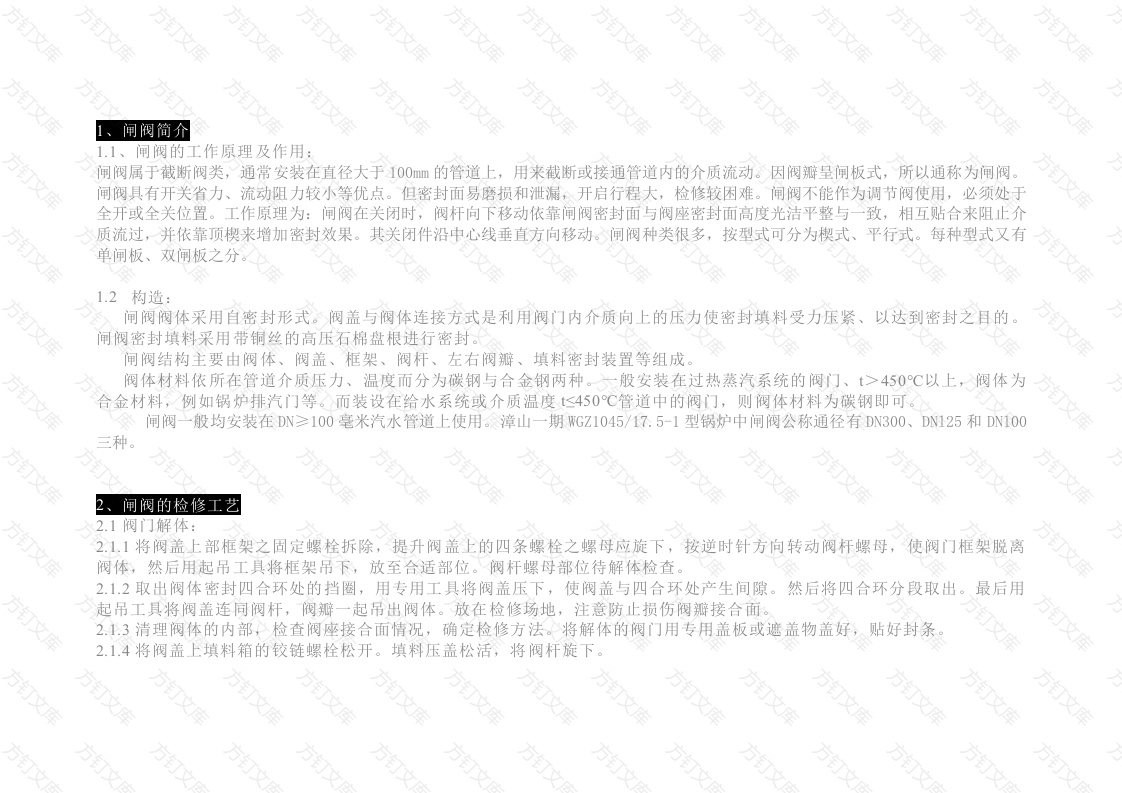

万文闸阀简介闸阀的作原理及作用：闸阀属于截断阀类，通常安装在直径大于100mm的管道上，用来截断或接通管道内的介质流动。因阀瓣呈闸板式，所以通称为闸阀闸阀具有开关省力、流动阻力较小等优点。但密封面易磨损和泄漏，开启行程大，检修较困难。闸阀不能作为调节阀使用，必须处于全开或全关位置。工作原理为：闸阀在关闭时，阀杆向下移动依靠闸阀密封面与阀座密封面高度光洁平整与一致，相互贴合来阻止介质流过，并依靠顶楔来增加密封效果。其关闭件沿中心线垂直方向移动。闸阀种类很多，按型式可分为楔式、平行式。每种型式又有单闸板、双闸板之分。构造：闸阀阀体采用自密封形式。阀盖与阀体连接方式是利用阀门内介质向上的压力使密封填料受力压紧、以达到密封之目的闸阀密封填料采用带铜丝的高压石棉盘根进行密封。闸阀结构主要由阀体、阀盖、框架、阀杆、左右阀瓣、填料密封装置等组成阀体材料依所在管道介质压力、温度而分为碳钢与合金钢两种般安装在过热蒸汽系统的阀门、t>450C以上，阀体为金材料，例如锅炉排汽门等。而装设在给水系统或介质温度≤450℃管道中的阀门，则阀体材料为碳钢即可闸阀般均安装在DN≥100毫米汽水管道上使用。漳山期WGZ1045/17.5-1型锅炉中闸阀公称通径有DN300DN125和DN1002、闸阀的检修工艺2.1阀门解体：2.1.1将阀盖上部框架之固定螺栓拆除，提升阀盖上的四条螺栓之螺母应旋下，按逆时针方向转动阀杆螺母，使阀门框架脱离阀体，然后用起吊工具将框架吊下，放至合适部位。阀杆螺母部位待解体检查2.1.2取出阀体密封四合环处的挡圈，用专用工具将阀盖压下，使阀盖与四合环处产生间隙。然后将四合环分段取出。最后用起吊工具将阀盖连同阀杆，阀瓣一起吊出阀体。放在检修场地，注意防止损伤阀瓣接合面2.13清理阀体的内部，检查阀座接合面情况，确定检修方法。将解体的阀门用专用盖板或遮盖物盖好，贴好封条2.1.4将阀盖上填料箱的铰链螺栓松开。填料压盖松活，将阀杆旋下2.去阀瓣框架之上夹板解体，右阀瓣取出，并保管好其内部万向顶及垫片。测量垫片总厚度并作好记录2.2阀门各部件的修理：2.2.1闸阀阀座接合面应用专用的研磨工具（研磨枪等）进行研磨。研磨可使用研磨砂或砂布均可。其方法也是由粗至细，最后进行抛光2.2.2阀瓣接合面可用手工或研磨机具进行研磨，如其表面有较深麻坑或沟槽、可送交车床或磨床进行微量加工，全部找平后进行抛光。2.2.3清理阀盖及密封填料、除去填料压圈内外壁锈垢，使压圈能顺利套入阀盖上部，便于压紧密封填料2.2.4清理阀杆填料箱内盘根，检查其内部填料座圈是否完好，其内孔与伐杆间隙应符合要求，外圈与填料箱内壁应无卡涩2.2.5清理填料压盖与压板的锈垢，表面应清洁、完好。压盖内孔与伐杆间隙应符合要求，外壁与填料箱应无卡涩，否则应进行修理2.2.6将较链螺栓松活，检查丝扣部分应完好、螺母完整，用手可轻旋至螺栓根部，销轴处应转动灵活。2.2.7清理阀杆表面锈垢、检查有无弯曲、必要时校直。其梯型螺纹部分应完好、无断扣及损伤、清理后涂以铅粉2.2.8将四合环清理干净，表面应光滑。平面不得有毛刺或卷边。2.2.9各紧固螺栓应清理干净、螺母完整且转动灵活、丝扣部分应涂以铅粉2.2.10清理阀杆螺母及内部轴承：①将阀杆螺母锁紧螺母与外壳之固定螺钉取下，按逆时针方向旋下锁紧螺边②取出阀杆螺母及轴承、盘型弹簧、用煤油进行清洗。检查轴承转动是否灵活，盘型弹簧有无裂纹③将阀杆螺母清洗千净，检查内部衬套梯型丝扣是否完好，与外壳固定螺钉应牢固可靠。衬套磨损应符合要求，否则应予更换。④将轴承涂以黄油，套入阀杆螺母。盘型弹簧按要求组合，依次进行回装。最后用锁紧螺母锁紧，再用螺钉固定牢固2.3闸阀的组装：2.3.1将研磨合格的左右阀瓣装复于阀杆夹圈上并用上下夹板加以固定，其内部应放入万向顶、调节垫片依检修情况试加。2.3.2将阀杆连同阀瓣一起插入阀座进行试验检查，其阀瓣与阀座密封面全部接触后应保证阀瓣密封面高出阀座密封面，并符合质量要求，否则应调整万向顶处垫片厚度，直到合适为止，并用止退垫封死防脱2.3.3将阀体内清理干净，阀座及阀瓣擦净。然后将阀杆连同阀瓣放入阀座内，并装复阀盖。23.4在阀盖自密封部位按要求加装密封填料，填料规格与圈数应符合质量标准，填料上部用压圈压紧，最后用盖板封闭。2.3.5将四合环分段依次装复，并用挡圈涨住防脱，旋紧阀盖提升螺栓的螺母2.3.6将填料按要求填满阀杆密封填料箱，套入演料压盖及压板，并用铰链螺检紧好。2.3.7将阀盖框架装复，旋转上部阀杆螺母使框架落在阀体上，并用连接螺栓紧固防脱。2.3.8装复阀门电驱装置；连接部位顶丝应旋紧防脱，手动试验伐门开关是否灵活。2.3.9阀门标示牌清晰完好、正确。检修记录齐全、清楚：并经验收合格2.3.10管道及阀门保温完整、检修场地清扫干净。3、闸阀检修质量标准3.1阀体：3.1.1阀体应无砂眼、裂纹及冲刷等缺陷，发现后应及时处理3.1.2阀体及管道内应无杂物，出入口畅通。3.1.3阀体底部丝堵应保证密封可靠、不得有泄漏现象3.2阀杆：3.2.1阀杆弯曲度应不大于全长1/1000，否则应进行校直或更换3.2.2阀杆梯型螺纹部分应完好、无断扣、咬扣等缺陷，磨损量应不大于梯型螺纹厚度的1/33.2.3表面光洁、无锈垢，与盘根密封接触部位不得有片状腐蚀及表面脱层现象，均匀腐蚀点深度≥025毫米以上者应换新。光洁度应保证在76以上3.2.4连接螺纹应完好，销钉固定可靠。3.2.5伐杆与伐杆螺母组合后应转动灵活，在全行程中无卡涩，螺纹应涂以铅粉润滑保护3.3填料密封：3.3.1所用填料压力、温度应符合阀门介质要求，产品应附有合格证或进行必要试验鉴定。
