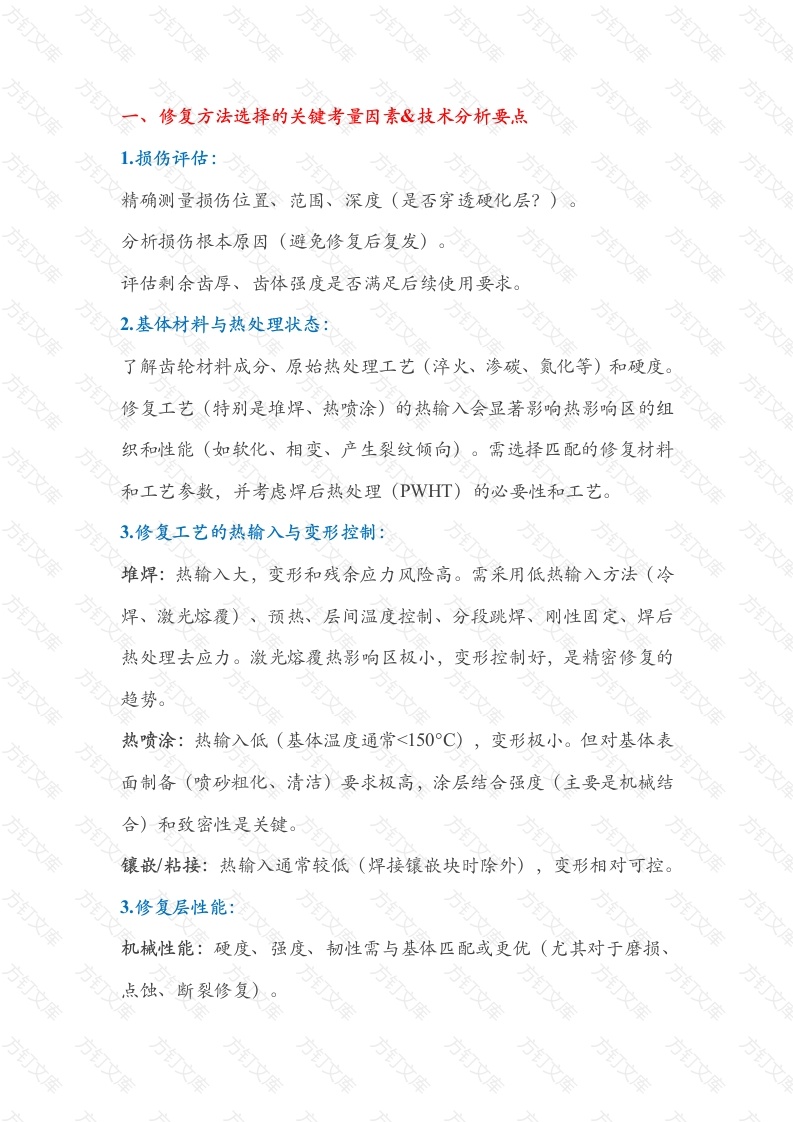

修复方法选择的关键考量因素&技术分析要点1损伤评估：精确测量损伤位置、范围、深度（是否穿透硬化层？分析损伤根本原因（避免修复后复发）方评估剩余齿厚、齿体强度是否满足后续使用要求2.基体材料与热处理状态：了解齿轮材料成分、原始热处理工艺（淬火、渗碳、氮化等）和硬度修复工艺（特别是堆焊、热喷涂）的热输入会显著影响热影响区的组织和性能（如软化、相变、产生裂纹倾向）。需选择匹配的修复材料和工艺参数，并考虑焊后热处理(PWHT)的必要性和工艺。3.修复工艺的热输入与变形控制：堆焊：热输入大，变形和残余应力风险高。需采用低热输入方法（冷焊、激光熔覆)、预热、层间温度控制、分段跳焊、刚性固定、焊后热处理去应力。激光熔覆热影响区极小，变形控制好，是精密修复的趋势。热喷涂：热输入低（基体温度通常<150C),变形极小。但对基体表面制备（喷砂粗化、清洁）要求极高，涂层结合强度（主要是机械结合)和致密性是关键镶嵌/粘接：热输入通常较低（焊接镶嵌块时除外）变形相对可控。3.修复层性能：机械性能：硬度、强度、韧性需与基体匹配或更优（尤其对于磨损、点蚀、断裂修复)文万文耐磨性：对于磨损修复至关重要。堆焊层和热喷涂涂层可通过选择高硬度、耐磨合金实现。疲劳强度：对点蚀、断裂修复尤其关键。需关注修复层/界面的残余应力状态（压应力有利）、缺陷（气孔、夹杂、微裂纹）控制、表面完整性（粗糙度、残余应力）。抗胶合性：对于胶合修复，修复层的摩擦学特性和高温稳定性很重要。结合强度：堆焊要求冶金结合强度高；热喷涂要求涂层致密、结合强度高(HVOF结合强度通常优于等离子)；粘接依赖粘结剂强度。4.几何精度恢复：修复后必须进行精加工（磨齿、研齿、刮削）以达到要求的齿形精度齿向精度、齿距精度和表面粗糙度。修复过程中的变形控制是保证精加工余量合理和最终精度的基础。5.成本与时间：万评估修复成本（材料、人工、设备）Vs新齿轮成本。评估修复所需停机时间VS新齿轮采购周期。快速修复技术（如激光熔覆、高效堆焊)有优势。6应用要求：齿轮的工况（载荷、速度、温度、环境）、重要性（关键设备？）期望寿命是选择修复方法等级（是简单打磨还是彻底重建）的决定性因素。文常见齿轮故障类型及修复方法l.齿面磨损(ToothSurfaceWear)万方万1)现象：齿面材料逐渐损失，导致齿廓形状改变、间隙增大、噪音和振动加剧。分为均匀磨损、磨料磨损、粘着磨损等。2)原因：润滑不良、油品污染（含磨粒）、过载、安装对中不良材料硬度不足。(3)修复方法：①轻微均匀磨损：研磨/珩磨：去除轻微磨损层和表面微划痕，恢复齿面光洁度和接触精度。机理：利用磨具与齿面的相对运动，通过磨粒的微切削作用去除表层材料，改善表面形貌。②中度磨损（齿廓变形但未伤及硬化层）硬齿面刮削/精研：在专用机床上，使用高精度刮刀或研具，微量去除材料，精确修正齿形和齿向偏差。文机理：可控的微量切削，主要修正宏观几何误差，恢复啮合精度，对表面硬化层影响小。方③严重磨损（硬化层已磨穿或齿厚显著减薄）堆焊修复：方法：在磨损齿面上熔敷耐磨合金焊材（如钻基、镍基、铁基合金或与基体匹配的高硬度焊丝)。常用方法有TIG、MIG/MAG、PTA(等离子转移孤)、激光熔覆。焊后需进行热处理（去应力、淬火回火）和精加工(磨削、研磨)万万文万万万
