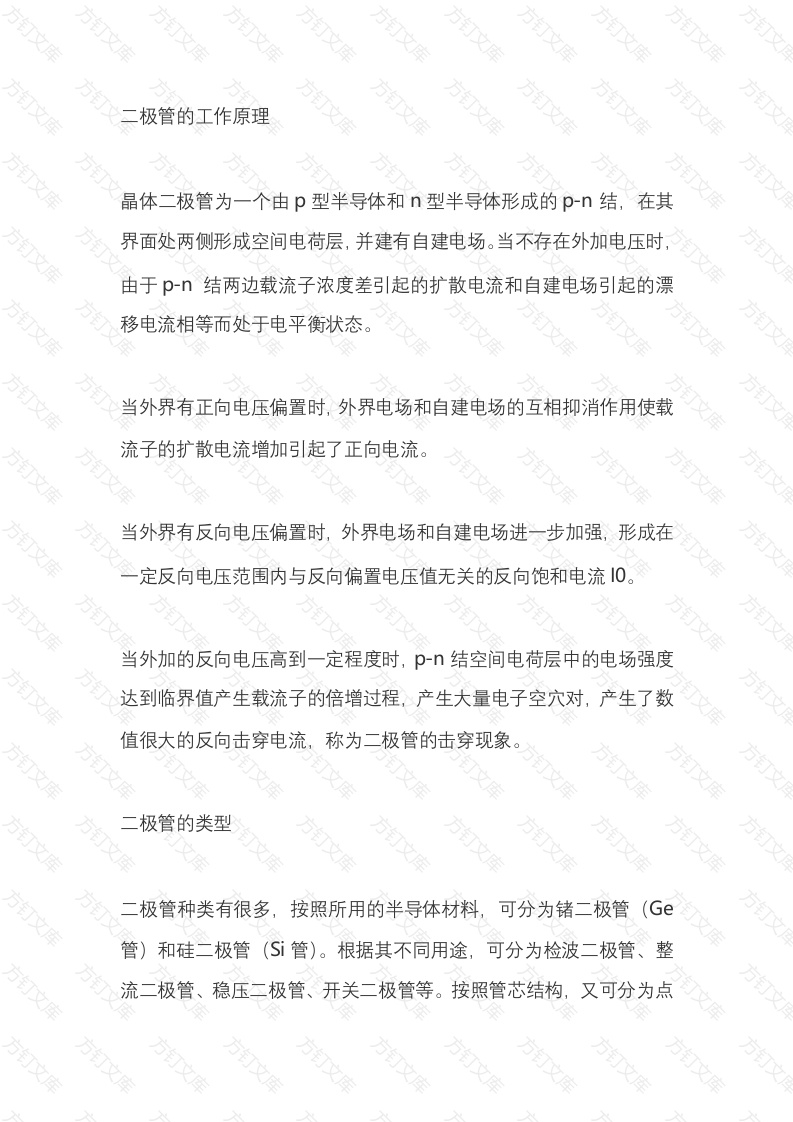

极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强形成在定反向电压范围内与反向偏置电压值无关的反向饱和电流0当外加的反向电压高到一定程度时，p-结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。极管的类型万文极管种类有很多，按照所用的半导体材料，可分为锗二极管Ge管)和硅二极管(Si管)。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等面接触型二极管的“PN结”面积较大，允许通过较大的电流(几安到几十安)，主要用于把交流电变换成直流电的“整流”电路中平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。极管的导电特性极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。正向特性在电子电路中，将二极管的正极接在高电位端，负极接在低电位端极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的万正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V,硅管约为0.6V)以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V硅管约为0.7V),称为二极管的“正向压降“2反向特性在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某-数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿极管的主要参数文用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数方万额定正向工作电流万万万万
