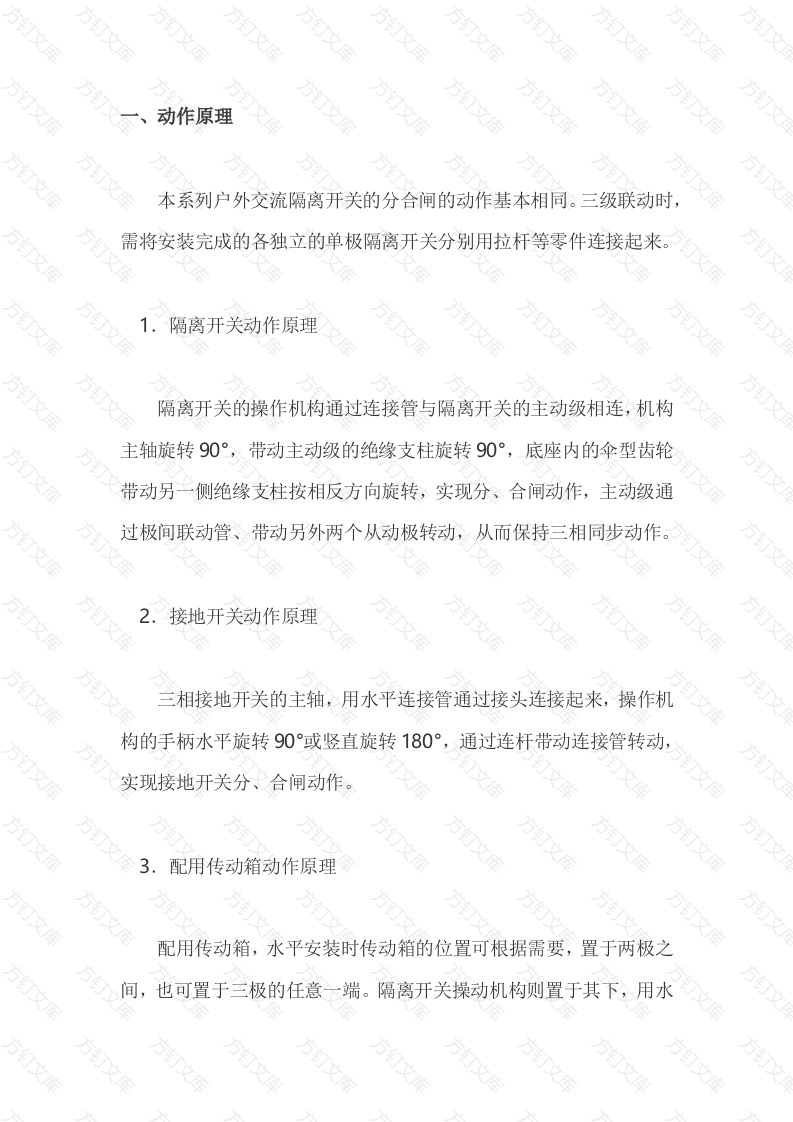

动作原理本系列户外交流隔离开关的分合闸的动作基本相同。三级联动时需将安装完成的各独立的单极隔离开关分别用拉杆等零件连接起来。隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的伞型齿轮带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。2接地开关动作原理三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°或竖直旋转180°，通过连杆带动连接管转动，实现接地开关分、合闸动作。3.文配用传动箱动作原理配用传动箱，水平安装时传动箱的位置可根据需要，置于两极之间，也可置于三极的任意一端。隔离开关操动机构则置于其下，用水煤气管与其连接。当机构主轴旋转时，连接传动箱的水煤气管带动隔离开关中的一个支柱绝缘子转动，此时装在底座中的一对啮合伞齿轮带动另一个支柱绝缘子旋转。从而保证了左、右触刀合、合闸动作的致性。隔离开关的分、合闸转角均为90°，其分、合状态终端位置由隔离开关的机械限位装置确定。4配用CS7一G型手力操动机构动作原理配用CS引7一G型手力操动机构时，使用CS17-G4、5、6机构对隔离开关进行分、合闸，将机构拔杆移至“E”形槽中间位置，即可扳动机构手柄进行旋转180°进行操作，分、合闸终了再将拔杆由“E”形槽的中心移至“分”牌方向两端的槽中。使用CS17-G1、2、3机构操作接地开关时，其操作程序与操作隔离开关相同，只是机构手柄为竖直操动。5配用附装电磁锁CS7一G型手力操动机构动作原理配用附装电磁锁的CS7一G型手力操动机构，操作时将机构拔杆移至“E·形槽中间位置，然后按下电磁锁的按钮；同时将电磁锁旋钮顺时针转至限位处，锁杆退出锁孔，即可扳动机构手柄进行分、合操作。操作终了，电磁锁的锁杆自动复位，最后将拔杆移向锁住位方6配用CS引7型手力操动机构动作原理配用CS7型手力操动机构时，操动机构通过水煤气管和带键槽万向接头直接与任意一极隔离开关底座中的轴连接起来。当进行分合闸操作时，首先将机构上手柄置于水平位置，再水平旋转，其顺时针方向为合闸：逆时针方向为分闸。隔离开关的分合位置由操动机构上相应的位置及隔离开关的机械限位装置限定，操作完成后，将手柄竖起，用锁环扣住。7.操动机构中的辅助开关与机构的主轴连接在一起，在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号8隔离开关和接地开关的分、合动作，是通过水煤气管连动三相同步动作。安装与调整隔离开关的安装调整应达到下列各项要求：万1)配用手动机构时，般体力的操作人员应能独立进行分、合闸操作，动作灵活
