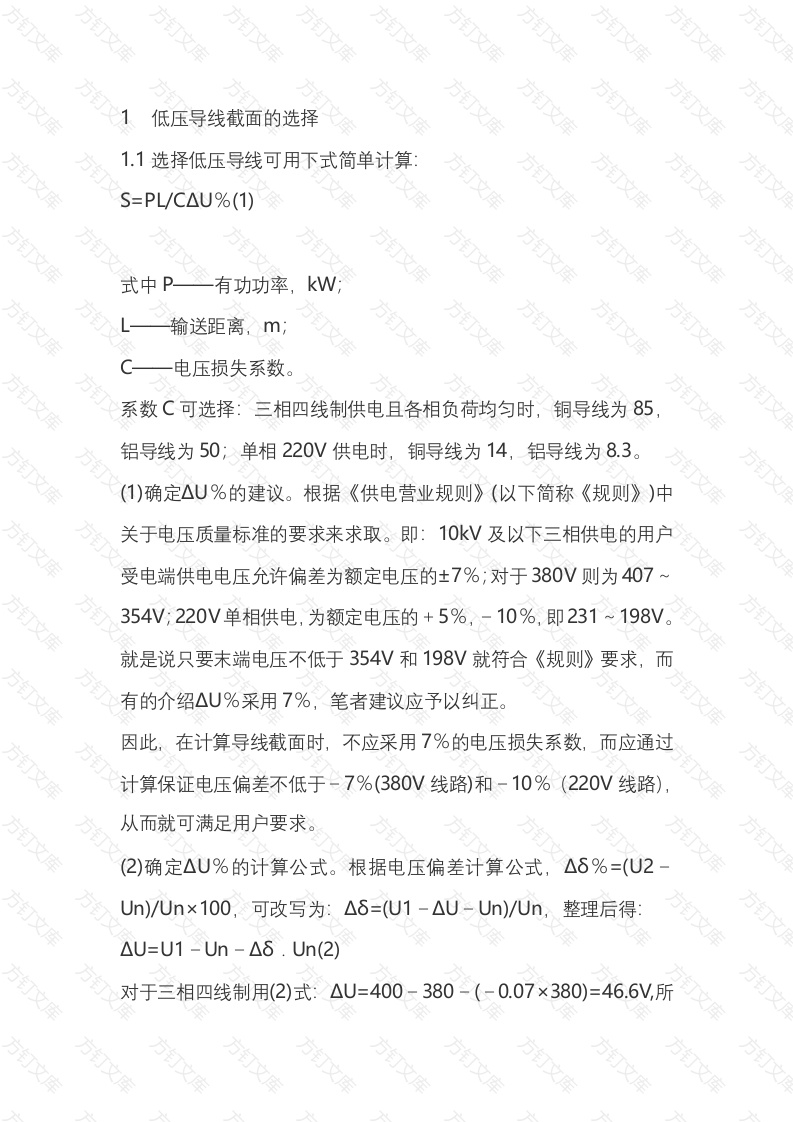

低压导线截面的选择1.1选择低压导线可用下式简单计算：S=PL/C△U%(1)万式中P有功功率kW输送距离，m电压损失系数系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。(1)确定△U%的建议。根据《供电营业规则》（以下简称《规则》）中关于电压质量标准的要求来求取。即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7%；对于380V则为407354V;220V单相供电，为额定电压的+5%，-10%，即231~198V。就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍△U%采用7%，笔者建议应予以纠正。因此，在计算导线截面时，不应采用7%的电压损失系数，而应通过计算保证电压偏差不低于-7%(380V线路)和-10%(220V线路)从而就可满足用户要求。(2)确定△U%的计算公式。根据电压偏差计算公式，△6%=(U2Un)/Un×100,可改写为：△δ=(U1-△U-Un)/Un,整理后得△U=U1-Un-△6.Un(2)对于三相四线制用(2)式：△U=400-380-(-0.07×380)=46.6V,所以△U%=△U/U1×100=46.6/400×100=11.65;对于单相220V△U=2302200.1×220)=32V所以△U%=△U/U1×100=32/230×100=13.91。1.2低压导线截面计算公式方1.2.1三相四线制：导线为铜线时Sst=PL/85×11.65=1.01PL×10-3mm2(3)方导线为铝线时，Ssl=PL/50×11.65=1.72PL×10-3mm2(4)1.2.2对于单相220V:导线为铜线时，Sdt=PL/14×13.91=5.14PL×10-3mm2(5)导线为铝线时，方Sdl=PL/8.3×13.91=8.66PL×10-3mm2(6)式中下角标s、d、t、I分别表示三相、单相、铜、铝。所以只要知道了用电负荷kW和供电距离m,就可以方便地运用(3)~(6)式求出导线截面了。如果L用km,则去掉10-3。1.5需说明的几点1.5.1用公式计算出的截面是保证电压偏差要求的最小截面，实际选用一般是就近偏大一级。再者负荷是按集中考虑的，如果负荷分散所求截面就留有了一定裕度。1.5.2考虑到机械强度的要求，选出的导线应有最小截面的限制般情况主干线铝芯不小于35mm2,铜芯不小于25mm2;支线铝芯不小于25mm2,铜芯不小于16mm21.5.3计算出的导线截面，还应用最大允许载流量来校核。如果负荷电流超过了允许载流量，则应增大截面。为简单记忆，也可按铜线不大于7A/mm2,铝线不大于5A/mm2的电流密度来校核。合理供电半径的确定上面(3)~(6)式主要是满足未端电压偏差的要求，兼或考虑了经济性下面则按电压偏差和经济性综合考虑截面选择和供电半径的确定。当已知三相有功负荷时，则负荷电流f=P/。如用经济电流密度j选择导线，则S=f/。根据《规则》规定，农网三相供电的功率因数取0.85,所以S=P/×0.38×0.85j=P/0.5594j=1.79P/jmm2(7)三相供电时，铜线和铝线的最大合理供电半径计算公式Lst=1.79×85×11.65/j=1773/jm(8)Lsl=1.79×50×11.65/j=1042jm(9)若为单相供电在已知P时，则S=Ifj=P/Un/j=4.55Pj(按阻性负荷计)。按上法，令4.55Pj=PL/C△U%,从而求得L=4.55C△U%jm(10)将前面求得的△U%代入(10)，同样可求出单相供电时，铜线和铝线最大合理供电半径计算公式如下。Ldt=4.55×14×13.91/j=885/jm(11)Ldl=4.55×8.3×13.91j=525/jm(12)万方万万万万
