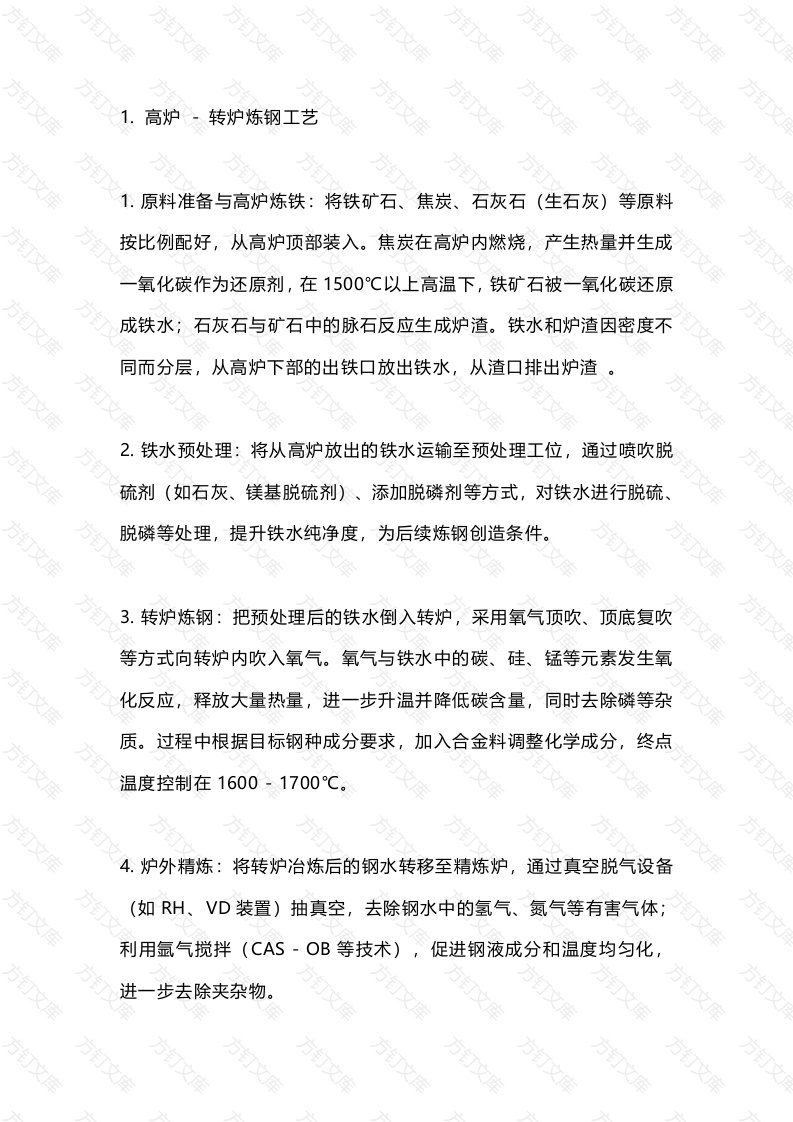

高炉转炉炼钢工艺1.原料准备与高炉炼铁：将铁矿石、焦炭、石灰石(生石灰)等原料按比例配好，从高炉顶部装入。焦炭在高炉内燃烧，产生热量并生成一氧化碳作为还原剂，在1500℃以上高温下，铁矿石被一氧化碳还原成铁水；石灰石与矿石中的脉石反应生成炉渣。铁水和炉渣因密度不同而分层，从高炉下部的出铁口放出铁水，从渣口排出炉渣2.铁水预处理：将从高炉放出的铁水运输至预处理工位，通过喷吹脱硫剂（如石灰、镁基脱硫剂）、添加脱磷剂等方式，对铁水进行脱硫、脱磷等处理，提升铁水纯净度，为后续炼钢创造条件。3.转炉炼钢：把预处理后的铁水倒入转炉，采用氧气顶吹、顶底复吹等方式向转炉内吹入氧气。氧气与铁水中的碳、硅、锰等元素发生氧化反应，释放大量热量，进一步升温并降低碳含量，同时去除磷等杂质。过程中根据目标钢种成分要求，加入合金料调整化学成分，终点温度控制在1600-1700℃4.炉外精炼：将转炉冶炼后的钢水转移至精炼炉，通过真空脱气设备(如RH、VD装置)抽真空，去除钢水中的氢气、氮气等有害气体；利用氩气搅拌(CAS-OB等技术)，促进钢液成分和温度均匀化，进一步去除夹杂物。文万文连铸成型：经过精炼合格的钢水，通过钢包吊运至连铸机，钢水从钢包底部的水口流出，进入结晶器初步凝固成型，再经过二冷区喷水冷却，完全凝固后由拉矫机拉出，切割成规定长度的方坯、板坯或圆坯，用于后续轧制工序。6.适用范围与产品特性：该工艺适合大规模生产建筑用钢、桥梁钢、汽车大梁钢等需求量大的普碳钢和低合金钢。生产的钢材产量大、成本低，但纯净度和成分均匀性相比高端工艺略低，含硫量一般≤0.03%含磷量≤0.035%，可满足建筑、机械制造等领域的常规需求。文文2电弧炉炼钢工艺1.原料装料：将废钢（占比80-100%)、铁合金、海绵铁等原料按配比装入电弧炉内。2电弧熔化：闭合电路，利用石墨电极与炉料间产生的电弧，释放高温（可达1500-1600℃）将废钢等原料逐步熔化成为钢水。文氧化精炼：向炉内吹入氧气或添加氧化剂，使钢水中的碳、磷等元V素发生氧化反应，生成气体或炉渣，从而降低杂质含量，同时通过造渣操作将炉渣排出。4.成分调整：根据目标钢种的成分要求，向钢水中添加各类铁合金、脱氧剂等，利用氩气搅拌等方式，使合金元素均匀融入钢水，精确控制化学成分。5.二次精炼与浇铸：与高炉·转炉工艺类似，将钢水转移至精炼设备进行真空脱气、成分微调等二次精炼；精炼合格后，钢水浇铸成钢锭或通过连铸机浇铸成连铸坯。6.适用范围与产品特性：电弧炉炼钢适合中小批量生产特种钢、不锈钢、工具钢、高合金钢等。由于以废钢为主要原料，产品纯净度取决于原料质量，但通过精炼可达到较高水平。其生产灵活性强，能快速调整钢种成分，含硫量可控制在≤0.025%，含磷量≤0.03%，常用于机械加工、航空航天零部件等对性能要求较高的领域。中频感应炉炼钢工艺万文原料入炉：将废钢屑、回炉料等原料清理干净后，装入中频感应炉万万
