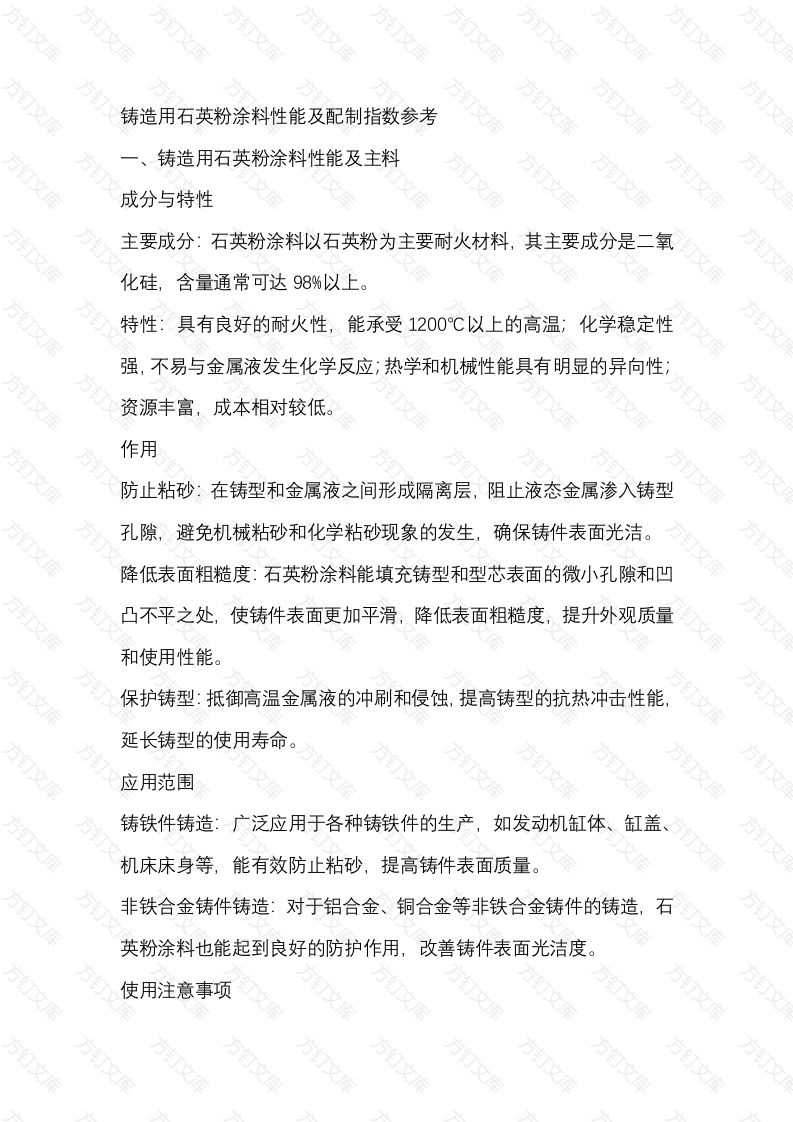

铸造用石英粉涂料性能及配制指数参考铸造用石英粉涂料性能及主料成分与特性主要成分：石英粉涂料以石英粉为主要耐火材料，其主要成分是二氧化硅，含量通常可达98以上。特性：具有良好的耐火性，能承受1200℃以上的高温；化学稳定性强，不易与金属液发生化学反应；热学和机械性能具有明显的异向性；资源丰富，成本相对较低。作用防止粘砂：在铸型和金属液之间形成隔离层，阻止液态金属渗入铸型孔隙，避免机械粘砂和化学粘砂现象的发生，确保铸件表面光洁。降低表面粗糙度：石英粉涂料能填充铸型和型芯表面的微小孔隙和凹凸不平之处，使铸件表面更加平滑，降低表面粗糙度，提升外观质量和使用性能。保护铸型：抵御高温金属液的冲刷和侵蚀，提高铸型的抗热冲击性能，延长铸型的使用寿命。应用范围铸铁件铸造：广泛应用于各种铸铁件的生产，如发动机缸体、缸盖机床床身等，能有效防止粘砂，提高铸件表面质量。非铁合金铸件铸造：对于铝合金、铜合金等非铁合金铸件的铸造，英粉涂料也能起到良好的防护作用，改善铸件表面光洁度。使用注意事项万粒度选择：根据铸造工艺和铸件要求选择合适粒度的石英粉，如200目、325目、800目等，以保证涂料的性能和涂覆效果。搅拌均匀：在使用前需将石英粉涂料充分搅拌均匀，确保石英粉、粘结剂、悬浮剂等各成分均匀分散，防止沉淀和结块，保证涂料的稳定性和涂覆质量。涂覆厚度控制：严格控制涂料的涂覆厚度，过厚可能导致涂层剥落开裂，过薄则无法有效发挥防护作用，般涂覆厚度在0.2-0.5mm左右。二、铸造用石英粉涂料石英粉、悬浮剂、粘结剂、水等原料配制原料选择石英粉：根据铸件精度和工艺要求选合适粒度，普通铸造可用200-325目，精密铸造宜用800目以上，要求纯度高、杂质少悬浮剂：常用膨润土、凹凸棒土等，有强悬浮性和触变性，能让石英粉均匀分散，防止沉淀。粘结剂：水玻璃、糖浆、酚醛树脂等可选。水玻璃成本低、粘结性好；糖浆能提高涂层韧性；酚醛树脂高温强度高。水：用干净的自来水或去离子水，以免杂质影响涂料性能。配制流程1.准备工作：清洁配制容器，确保无杂物和上次残留涂料，准备好搅拌设备、计量器具等。石英粉预处理：若石英粉有结块，先过筛或研磨打散，保证粒度均匀。溶解粘结剂：若用液体粘结剂如水玻璃，按比例加水稀释搅拌均匀；若用固体粘结剂如酚醛树脂，用相应溶剂溶解后再加水稀释4.添加悬浮剂：在水中加入悬浮剂，高速搅拌使其充分溶胀形成均匀悬浮液。5.混合原料：将石英粉慢慢加入悬浮液中，持续搅拌至均匀，再加入粘结剂溶液，继续搅拌。6.调整性能：根据涂料的粘度、密度、悬浮性等性能要求，适量加水或添加原料调整。7.过滤与陈化：用滤网过滤除去大颗粒和杂质，将配好的涂料静置陈化，让各成分充分反应和稳定，一般陈化24小时左右。注意事项严格按配方比例计量原料，保证涂料性能稳定。搅拌速度和时间要合适，速度过快可能引入过多气泡，过慢则混合不均，时间过短原料未充分混合反应，过长可能使涂料性能变差配制环境温度和湿度要适宜，般温度在15-30℃，湿度在40%-60%，以免影响涂料性能。三、石英粉涂料对铸涂刷方法刷涂法操作方式：使用毛刷或辊刷蘸取石英粉涂料，均匀地在铸件表面进行涂刷。适用场景：适用于形状简单、表面平整或对涂层厚度要求不高的铸件，如些小型平板类铸件或简单的壳体铸件。V
