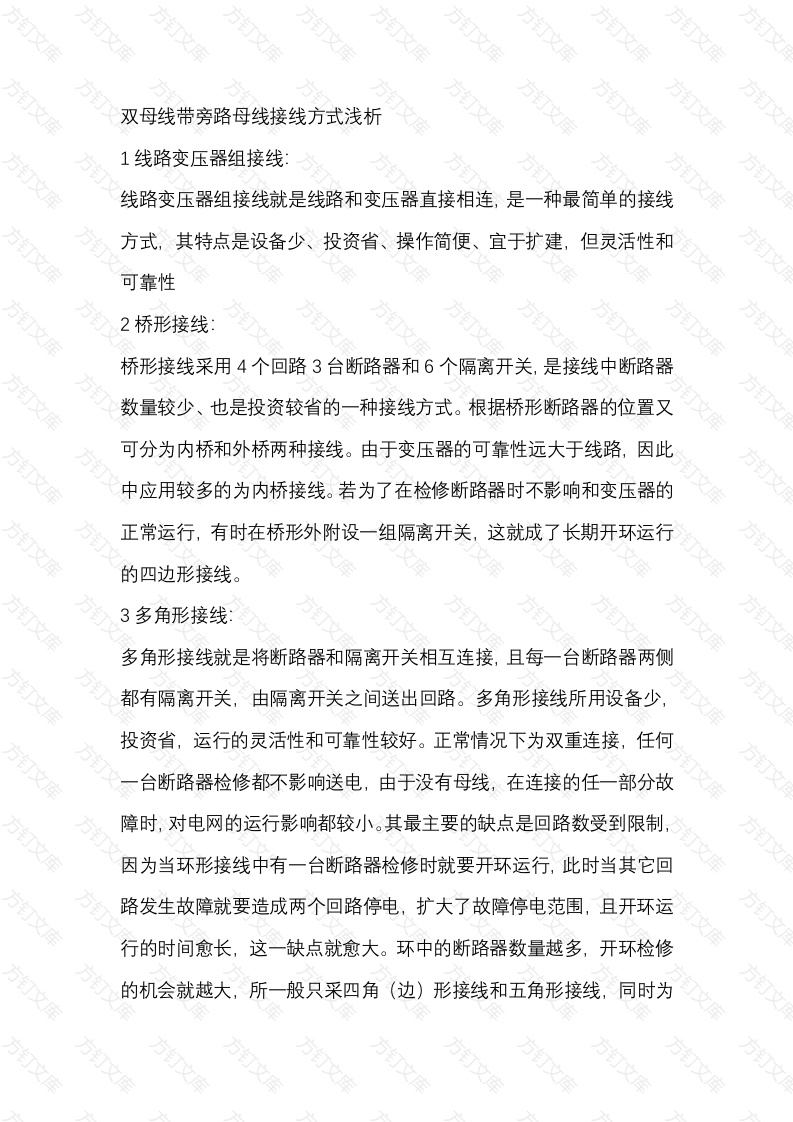

双母线带旁路母线接线方式浅析1线路变压器组接线线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性2桥形接线桥形接线采用4个回路3台断路器和6个隔离开关，是接线中断路器数量较少、也是投资较省的一种接线方式。根据桥形断路器的位置又可分为内桥和外桥两种接线。由于变压器的可靠性远大于线路，因此中应用较多的为内桥接线。若为了在检修断路器时不影响和变压器的正常运行，有时在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。3多角形接线多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。多角形接线所用设备少投资省，运行的灵活性和可靠性较好。正常情况下为双重连接，任何台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。其最主要的缺点是回路数受到限制因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为可靠性，线路和变压器采用对角连接原则。四边形的保护接线比较复杂，二次回路倒换操作较多4单母线分段接线单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。5双母线接线双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。6双母线带旁路接线双母线带旁路接线就是在双母线接线的基础上，增设旁路母线。其特点是具有双母线接线的优点，当线路(主变压器)断路器检修时，仍有继续供电，但旁路的倒换操作比较复杂，增加了误操作的机会，也使保护及自动化系统复杂化，投资费用较大，般为了节省断路器及设备间隔，当出线达到5个回路以上时，才增设专用的旁路断路器出线少于5个回路时，则采用母联兼旁路或旁路兼母联的接线方式7双母线分段带旁路接线：双母线分段带旁路接线就是在双母线带旁路接线的基础上，在母线上增设分段断路器，它具有双母线带旁路的优点，但投资费用较大，占用设备间隔较多，一般采用此种接线的原则为：1)当设备连接的进出线总数为12~16回时，在一组母线上设置分段2)当设备连接的进出线总数为17回及以上时，在两组母线上设置分段断器。83/2(4/3)断路器接线3/2(4/3)断路器接线就是在每3(4)个断路器中间送出2(3)回回路般只用于500kV(或重要220kV)电网的母线主接线。它的主要优点是1)运行调度灵活，正常时两条母线和全部断路器运行，成多路环状2)检修时操作方便，当一组母线停支时，>回路不需要切换，任一台断路器检修，各回路仍按原接线方式霆，3)运行可靠，每一回路由两台断路器供电，母线发生故障时，任何回路都不停电。2/3(4/3)断路器接线的缺点是使用设备较多，特别是断路器和电流互
