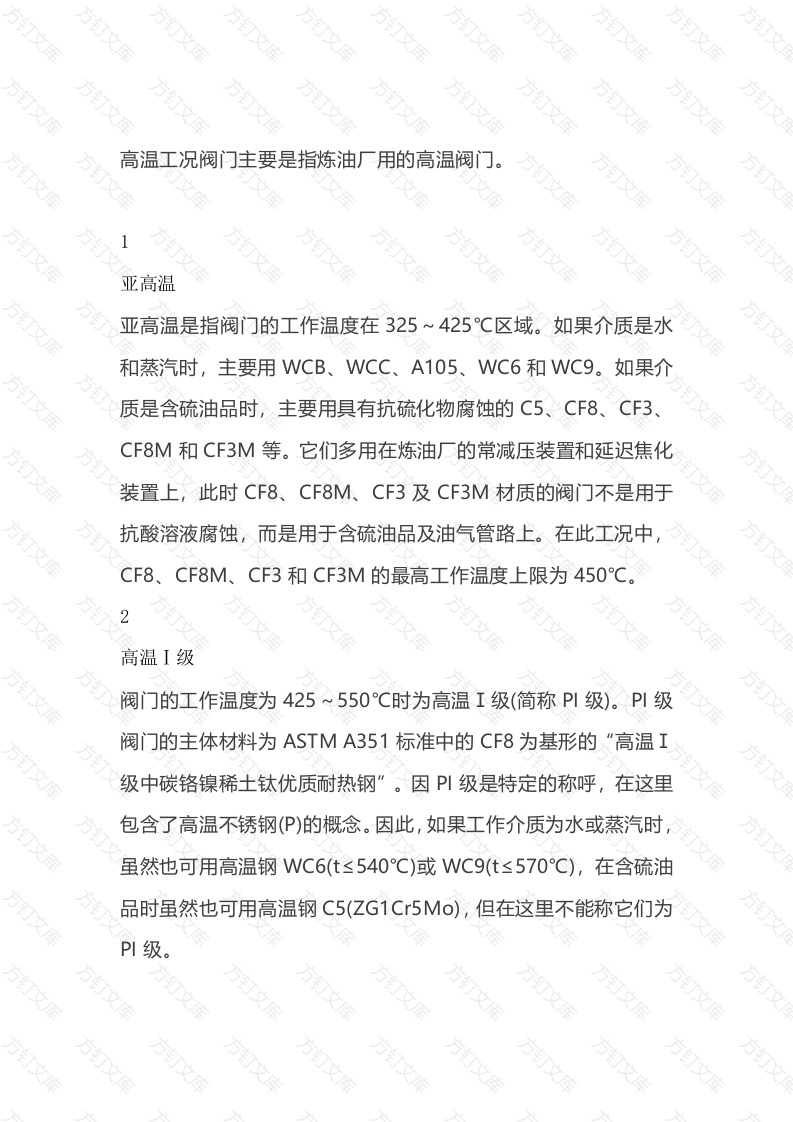

高温工况阀门主要是指炼油厂用的高温阀门。方亚高温亚高温是指阀门的工作温度在325~425℃区域。如果介质是水和蒸汽时，主要用WCB、WCC、A105、WC6和WC9。如果介质是含硫油品时，主要用具有抗硫化物腐蚀的C5、CF8、CF3、CF8M和CF3M等。它们多用在炼油厂的常减压装置和延迟焦化装置上，此时CF8、CF8M、CF3及CF3M材质的阀门不是用于抗酸溶液腐蚀，而是用于含硫油品及油气管路上。在此工况中，CF8、CF8M、CF3和CF3M的最高工作温度上限为450℃高温I级阀门的工作温度为425~550℃时为高温I级（简称P1级）。P1级阀门的主体材料为ASTM A351标准中的CF8为基形的“高温I级中碳铬镍稀土钛优质耐热钢”。因P级是特定的称呼，在这里包含了高温不锈钢(P)的概念。因此，如果工作介质为水或蒸汽时，虽然也可用高温钢WC6(t≤540℃)或WC9(t≤570℃)，在含硫油品时虽然也可用高温钢C5(ZG1Cr5Mo),但在这里不能称它们为PI级。万万方万高温Ⅱ级阀门的工作温度为550~650℃，定为高温Ⅱ级（简称为PⅡ级）。PⅡ级高温阀门主要用于炼油厂的重油催化裂化装置，它包含用在三旋喷嘴等部位的高温衬里耐磨闸阀。PⅡ级阀门的主体材料为ASTM A351标准中的CF8为基形的“高温Ⅱ级中碳铬镍稀土钛钽强化型耐热钢'文高温I级阀门的工作温度为650~730℃，定为高温Ⅲ级（简称为PⅢ级）。PⅢ级高温阀门主要是用在炼油厂的大型重油催化裂化装置上。Ⅲ级高温阀门主体材料为ASTM A351标准中的CF8M为基形的“高温Ⅲ级中碳铬镍钼稀土钛钽强化型耐热钢”文阀门的工作温度为730~816℃，定为高温IV级（简称为PIV级）。将PIV级阀门的工作温度上限定为816℃是因为阀门设计选用的标准ASME B16.34压力-温度等级中提供的最高温度为816℃(1500℉)。另外，工作温度超过816C以后，钢就接近进入了锻造温度区域，此时金属处于塑性变形区间，金属的可塑性好，难以承受高的工作压力和冲击力而保持不变形。PIV级阀门的主体材料为ASTM A351标准中的CF8M为基形“高温IV级中碳铬镍钼稀土钛钽强化型耐热钢”。CK-20及ASTM A182标准中F310(其中C含量≥0.050%)及F310H等耐热不锈钢。6高温V级阀门的工作温度>816℃以上，称为高温V级（简称为PV级）。V级高温阀门（作切断用阀门，、而非调节型蝶阀类的阀门）必须采用特殊的设计手段，如衬隔热衬里或通水或气冷却等，方能保证阀门的正常工作。所以，对PV级高温阀门的工作温度上限不作规定，这是因为控制阀门的工作温度不是仅靠材料，而是用特殊的设计手段来解决的，而设计手段的基本原理是一样的。PV级高温阀门可根据其工作介质和工作压力及采用的特殊设计方法等选用合理的、能满足该阀门的材料。在PV级高温阀门中，通常烟道插板阀或蝶阀的插板或蝶板常选用ASTM A297标准中的HK-30,HK-40高温合金，它们能在1150℃以下抗氧化和还原性气体中耐蚀，但不能承受冲击和高压载荷。方方方方订方万万
