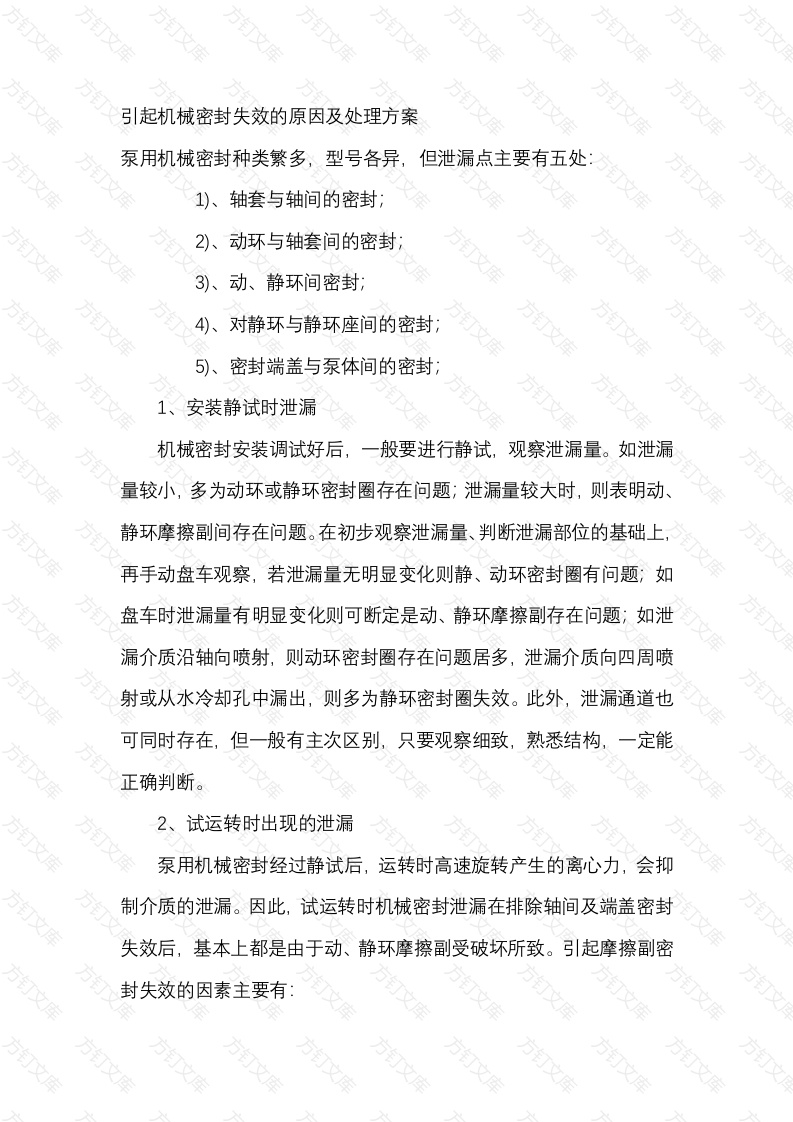

引起机械密封失效的原因及处理方案泵用机械密封种类繁多，型号各异，但泄漏点主要有五处1)、轴套与轴间的密封；2)、动环与轴套间的密封方3)、动、静环间密封；4)、对静环与静环座间的密封5)、密封端盖与泵体间的密封；安装静试时泄漏机械密封安装调试好后，一般要进行静试，观察泄漏量。如泄漏量较小，多为动环或静环密封圈存在问题；泄漏量较大时，！则表明动静环摩擦副间存在问题。在初步观察泄漏量、判断泄漏部位的基础上，再手动盘车观察，若泄漏量无明显变化则静、动环密封圈有问题，如盘车时泄漏量有明显变化则可断定是动、静环摩擦副存在问题；如泄漏介质沿轴向喷射，则动环密封圈存在问题居多，泄漏介质向四周喷射或从水冷却孔中漏出，则多为静环密封圈失效。此外，泄漏通道也可同时存在，但一般有主次区别，只要观察细致，熟悉结构,一定能正确判断。2、试运转时出现的泄漏泵用机械密封经过静试后，运转时高速旋转产生的离心力，会抑制介质的泄漏。因此，试运转时机械密封泄漏在排除轴间及端盖密封失效后，基本上都是由于动、静环摩擦副受破坏所致。引起摩擦副密封失效的因素主要有1)、操作中，因抽空、气蚀、憋压等异常现象，引起较大的轴向力，使动、静环接触面分离2)、对安装机械密封时压缩量过大，导致摩檫副端面严重磨损、擦伤；3)、动环密封圈过紧，弹簧无法调整动环的轴向浮动量，4)、静环密封圈过松，当动环轴向浮动时，静环脱离静环座5)、工作介质中有颗粒状物质，运转中进人摩擦副，探伤动静环密封端面；6)、设计选型有误，密封端面比压偏低或密封材质冷缩性较大等。上述现象在试运转中经常出现，有时可以通过适当调整静环座等予以消除，但多数需要重新拆装，更换密封。3、由于两密封端面失去润滑膜而造成的失效a)因端面密封载荷的存在，在密封腔缺乏液体时启动泵而发生b)介质的低于饱和蒸汽压力，使得端面液膜发生闪蒸，丧失润滑C)如介质为易挥发性产品，在机械密封冷却系统出现结垢或阻塞时，由于端面摩擦及旋转元件搅拌液体产生热量而使介质的饱和蒸汽压上升，也造成介质压力低于其饱和蒸汽压的状况。4、由于腐蚀而引起的机械密封失效a)密封面点蚀，甚至穿透b)由于碳化钨环与不锈钢座等焊接，使用中不锈钢座易产生晶文c)焊接金属波纹管、弹簧等在应力与介质腐蚀的共同作用下易发生破裂。5、由于高温效应而产生的机械密封失效a)热裂是高温油泵，如油渣泵、回炼油泵、常减压塔底泵等最常见的失效现象。在密封面处由于干摩擦、冷却水突然中断，杂质进入密封面、抽空等情况下，都会导致环面出现径向裂纹；b)石墨炭化是使用碳-石墨环时密封失效的主要原因之一。由于在使用中，如果石墨环一旦超过许用温度（一般在-105~250℃）时其表面会析出树脂，摩擦面附近树脂会发生炭化，当有粘结剂时，会发泡软化，使密封面泄漏增加，密封失效；辅助密封件（如氟橡胶、乙丙橡胶、全橡胶）在超过许用温度后，将会迅速老化、龟裂、变硬失弹。现在所使用的柔性石墨耐高温、耐腐蚀性较好，但其回弹性差。而且易脆裂，安装时容易损坏。6、由于密封端面的磨损而造成的密封失效a)摩擦副所用的材料耐磨性差、摩擦系数大、端面比压(包括弹簧比压)过大等，都会缩短机械密封的使用寿命。对常用的材料按耐磨性排列的次序为：碳化硅-碳石墨、硬质合金-碳石墨、陶瓷碳石墨、喷涂陶瓷--碳石墨、氮化硅陶瓷-碳石墨、高速钢--碳石墨堆焊硬质合金-碳石墨。b)对于含有固体颗粒介质，密封面进入固体颗粒是导致使密封失效的主要原因。固体颗粒进入摩檫副端面起研磨剂作用，使密封发
