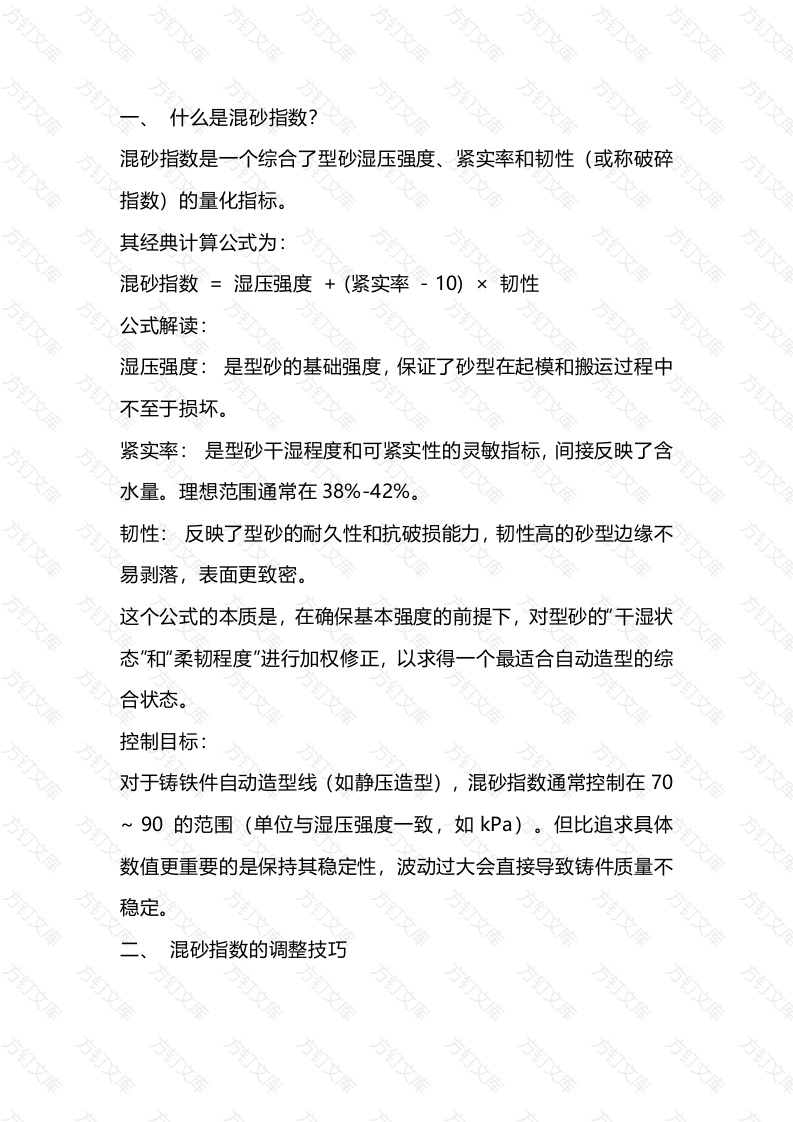

什么是混砂指数？混砂指数是一个综合了型砂湿压强度、紧实率和韧性(或称破碎指数)的量化指标。其经典计算公式为：混砂指数=湿压强度+（紧实率10)韧性公式解读：湿压强度：是型砂的基础强度，保证了砂型在起模和搬运过程中不至于损坏。紧实率：是型砂干湿程度和可紧实性的灵敏指标，间接反映了含水量。理想范围通常在38%-42%。韧性：反映了型砂的耐久性和抗破损能力，韧性高的砂型边缘不易剥落，表面更致密。这个公式的本质是，在确保基本强度的前提下，对型砂的干湿状态“和“柔韧程度”进行加权修正，以求得一个最适合自动造型的综合状态。控制目标：对于铸铁件自动造型线（如静压造型），混砂指数通常控制在7090的范围（单位与湿压强度一致，如kPa)。但比追求具体数值更重要的是保持其稳定性，波动过大会直接导致铸件质量不稳定。混砂指数的调整技巧万万万文万万当混砂指数偏离目标范围时，需要系统地调整原材料和工艺参数。调整的核心在于理解各个因素如何影响湿压强度、紧实率和韧性这三个基础变量。1.调整的基本原则：先调水分，再调组分第一步：锁定紧实率在任何调整开始前，应首先观察紧实率是否在目标范围内（如38%-42%)。如果不在，优先调整加水量，将紧实率调整到位。因为水分是影响型砂工艺性能最敏感的因素，必须先将其稳定下来，后续对粘土、煤粉的调整才有意义。2.混砂指数过低的调整技巧（表现为强度不足、砂型酥脆)文混砂指数过低，通常意味着湿压强度和韧性不足。最有效的措施：增加有效煤粉含量增加煤粉补加量是提升混砂指数最快、最显著的手段。因为煤粉能同时、大幅度地提升型砂的湿压强度和韧性，对计算公式中的两个关键变量都有强力的正向作用，堪称“强心剂”。根本性措施：增加有效粘土含量增加粘土的补加量可以稳定地提高型砂的湿压强度，这是基础。但粘土对韧性的提升效果不如煤粉显著。检查工艺参数：文确保混砂时间充足：混砂时间不足，粘土和煤粉未能充分包裹在砂粒表面并舒展其性能，会导致强度和韧性都上不来。文严格控制旧砂温度：旧砂温度过高（如超过50°C),会瞬间蒸发大量水分并“烫死”粘土，使其失去粘结性，导致强度和韧性急剧下降，这是混砂指数无法提升的常见原因。3.混砂指数过高的调整技巧（表现为型砂发”肉”、流动性差、透气性差)混砂指数过高，说明型砂过于“强壮“和“柔韧”，可能不利于气体排出。最温和且有效的措施：增加新砂补加量增加新砂的加入，可以稀释旧砂系统中过高的有效粘土和有效煤粉浓度，从而同时降低湿压强度和韧性，使混砂指数平稳回落。针对性措施：降低粘土/煤粉补加量在保证不粘模和铸件表面质量的前提下，可以适当微幅降低粘土或煤粉的补加量。但这需要谨慎操作，避免调整过度。三、核心注意事项与理念型砂的性能取决于有效粘土和有效煤粉含量。旧砂中积累的死粘土和灰分会占据份额但不发挥作用。定期检测有效煤粉和有效粘土含量，比只关注补加量更重要。2.稳定性压倒一切个在目标范围内保持稳定的混砂指数，远比一个“完美”但波动的数值更重要。调整时应遵循”微调、观察、再调整”的原则，避免大幅变动
