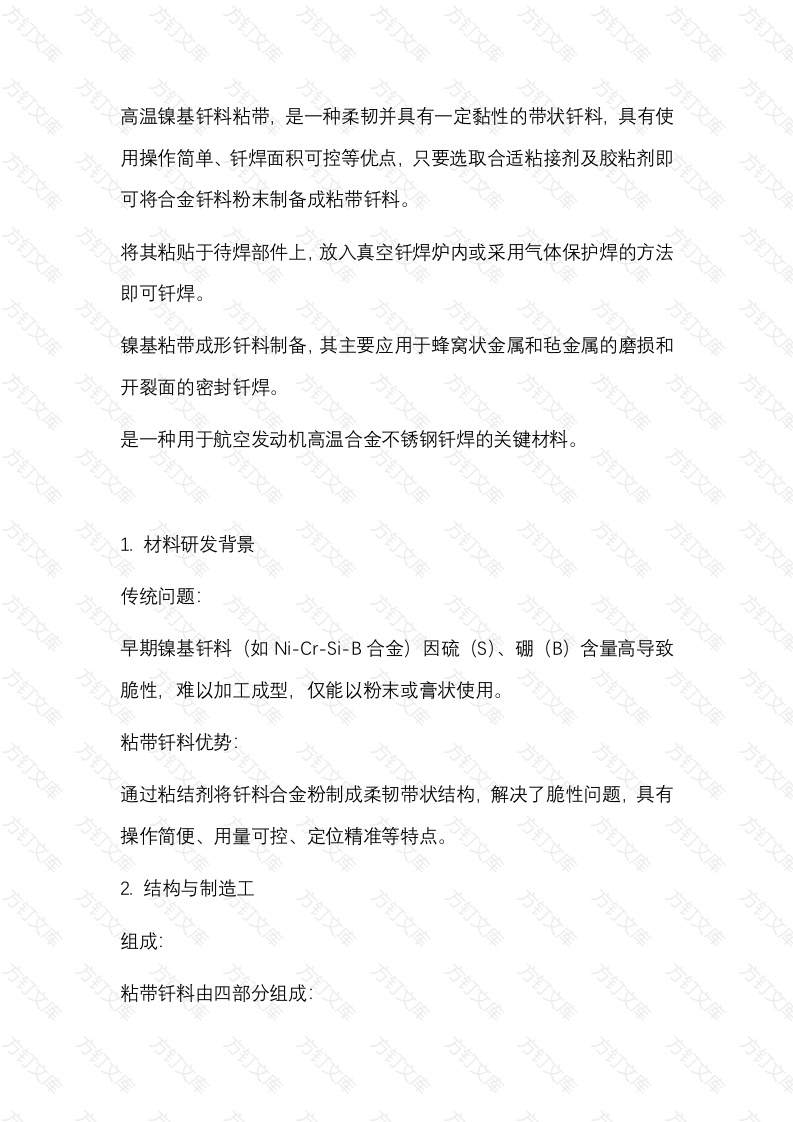

高温镍基钎料粘带，是一种柔韧并具有一定黏性的带状钎料，具有使用操作简单、钎焊面积可控等优点，只要选取合适粘接剂及胶粘剂即可将合金钎料粉末制备成粘带钎料。将其粘贴于待焊部件上，放入真空钎焊炉内或采用气体保护焊的方法即可钎焊。镍基粘带成形钎料制备，其主要应用于蜂窝状金属和毡金属的磨损和开裂面的密封钎焊。订是一种用于航空发动机高温合金不锈钢钎焊的关键材料。万材料研发背景传统问题：早期镍基钎料(如Ni-Cr-Si-B合金)因硫(S)、硼(B)含量高导致脆性，难以加工成型，仅能以粉末或膏状使用。文粘带钎料优势通过粘结剂将钎料合金粉制成柔韧带状结构，解决了脆性问题，具有操作简便、用量可控、定位精准等特点。2.结构与制造工组成：方粘带钎料由四部分组成：万万万带状钎料(主体)镍基钎料合金粉与粘结剂混合轧制而成。胶粘剂：用于固定钎料和保护膜衬附材料单面硅隔商纸，便于钎料剥离。保护膜0.06mm聚乙烯膜，防污染。方关键工艺：万文粘结剂筛选最终选用丙烯酸系聚合，挥发完全且无残留碳。胶粘剂选择采用压敏胶，满足挥发性和贮存要求。烘晾条件：需严格控制以保障带状钎料柔韧性及贮存期（达2年以上）。钎焊工艺流程：真空炉内阶段升温，要求升温速率≤50℃/min,真空度≥8\times10n{-5})torr,分阶段保温(400℃950℃→钎焊温度)。过快升温或低真空会导致K3合金表面氧化，出现不润湿现象。性能验证物理性能方厚度0.105mm,单位面积质量0.0518g/cm2,含胶量6晰左右。粘结剂与胶粘剂在高温下完全挥发，无残留碳。力学性能（母材GH30):抗剪强度：常温20.2±0.8kgf/mm2,800℃高温14.2±0.7kgf/mm2。拉伸强度：常温27.3±4.3kgf/mm,800℃高温25.6±2.4kgf/mm。◇经抗海水腐蚀及氧化试验后，性能稳定文5.实际钎焊应用成功用于发动机「级导向叶片封严块的钎焊，通过长期试车。方订替代粉状钎料焊接受控性提升，并在斯贝发动机高压涡轮叶片堵头盖板中试用效果良好。方方万方万
