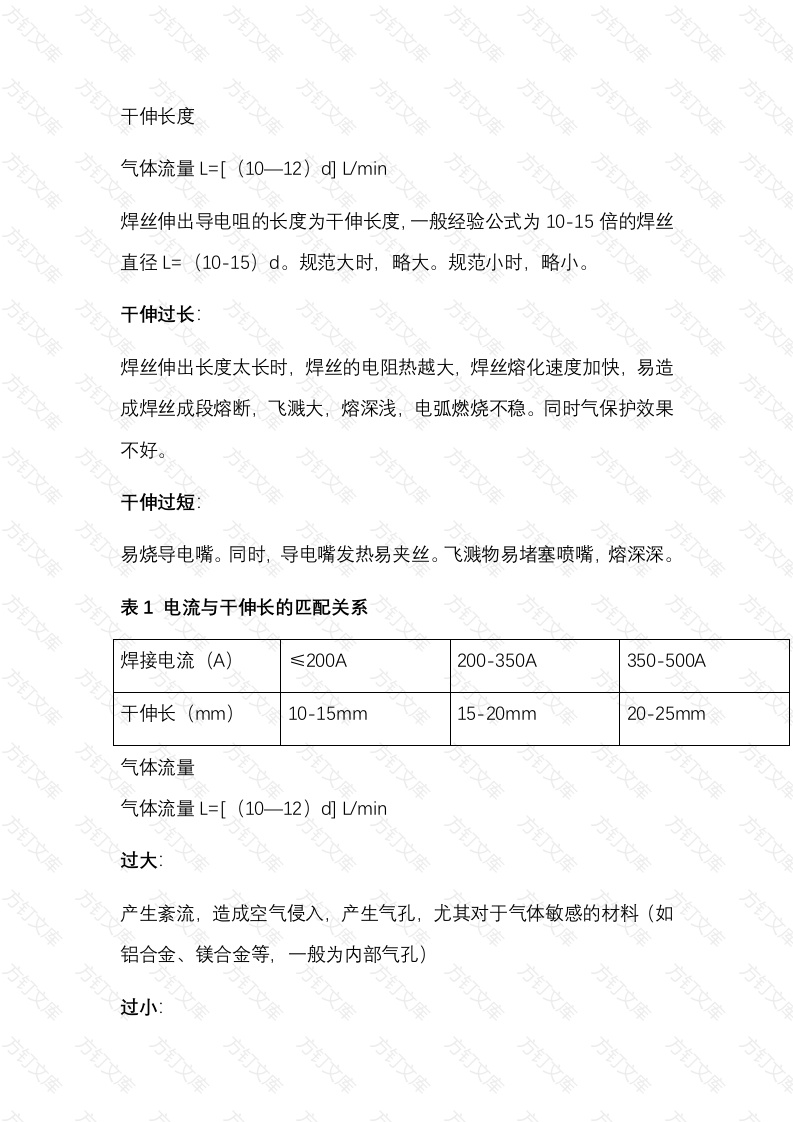

万万万干伸长度万气体流量L=[(10一12)d]U/min焊丝伸出导电咀的长度为干伸长度，一般经验公式为10-15倍的焊丝直径L=(10-15)d。规范大时，略大。规范小时，略小。干伸过长：焊丝伸出长度太长时，焊丝的电阻热越大，焊丝熔化速度加快，易造成焊丝成段熔断，飞溅大，熔深浅，电弧燃烧不稳。同时气保护效果不好。干伸过短：易烧导电嘴。同时，导电嘴发热易夹丝。飞溅物易堵塞喷嘴，熔深深。表1电流与干伸长的匹配关系焊接电流(A)≤200A200-350A350-500A干伸长(mm)10-15mm15-20mm20-25mm气体流量气体流量L=[(10一12)d]L/min过大万文产生紊流，造成空气侵入，产生气孔，尤其对于气体敏感的材料（如铝合金、镁合金等，一般为内部气孔)过小方万万气保护不好(可以参照极限条件就是没有保护气体的情况，容易出现蜂窝状的气孔)。风速≤2m/s时不受影响。风速≥2m/s时应采取措施。方方①加大气体流量。方②采取挡风措施。注意：当发生漏气时，会使焊缝出现气孔，必须处理漏气点，不能用加大流量的方法补充，气孔是没有办法在不清除的情况下修复好的，只会越焊气孔越多。电弧力当不同板厚、不同位置、不同规范，不同焊丝选择不同的电弧力。过大电弧硬飞溅大。过小：电弧软、飞溅小。压紧力过紧：万万焊丝变形，送丝不稳，容易出现卡丝飞溅增多过松焊丝打滑，焊接不稳定也会造成飞溅的产生方电流、电压气保焊接的电流与电压关系的经验公式：U=14+0.051±2焊接电流应根据母材厚度、接头形式以及焊丝直径等，正确选择焊接电流。短路过渡时，在保证焊透的前提下，尽量选择小电流，因为当电流太大时，易造成溶池翻滚，不仅飞溅大，成型也非常差。焊接电压必须与电流形成良好的配合。焊接电压过高或过低都会造成飞溅，焊接电压应伴随焊接电流增大而提高，应伴随焊接电流减小而降低，最佳焊接电压一般在1-2W之间，所以焊接电压应细心调试。电流过大：弧长短、飞溅大，有顶手感觉，余高过大，两边熔合不好。电压过高：弧长长、飞溅稍大，电流不稳，余高过小，焊逢宽，引弧易烧导电嘴。万万
