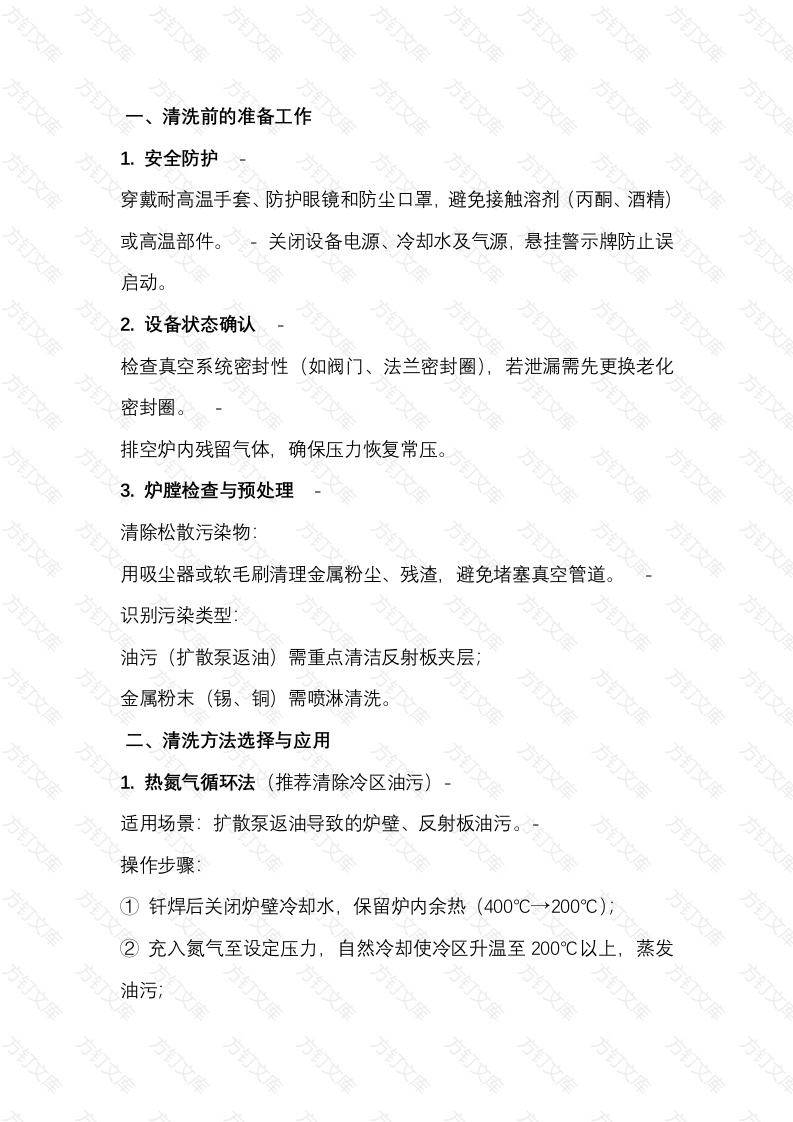

清洗前的准备工作安全防护穿戴耐高温手套、防护眼镜和防尘口罩，避免接触溶剂（丙酮、酒精）或高温部件。关闭设备电源、冷却水及气源，悬挂警示牌防止误启动。2.设备状态确认检查真空系统密封性(如阀门、法兰密封圈)，若泄漏需先更换老化密封圈。排空炉内残留气体，确保压力恢复常压。3.炉膛检查与预处理万清除松散污染物避免堵塞真空管道。方用吸尘器或软毛刷清理金属粉尘、残渣，识别污染类型油污（扩散泵返油）需重点清洁反射板夹层金属粉末（锡、铜）需喷淋清洗。二、清洗方法选择与应用1.热氮气循环法（推荐清除冷区油污）适用场景：扩散泵返油导致的炉壁、反射板油污。操作步骤：方1钎焊后关闭炉壁冷却水，保留炉内余热(400℃→200℃)2充入氮气至设定压力，自然冷却使冷区升温至200℃以上，蒸发油污文文万启动旋片泵抽真空至10Pa以下，排出油蒸汽无需拆卸设备，高效清除夹层油污。手工擦洗法适用场景：局部油污或氧化物，如加热元件表面、炉门密封槽。溶剂选择：丙酮、酒精或异丙醇（禁用易燃溶剂）。工具：无纺布、细长刷或棉签清洁死角（如多层反射板夹缝)3喷淋/浸渍法适用场景：金属粉末（锡、铅）或烧结残留物。操作：高压喷淋清洁液（含悬浮剂）冲击污染物，或注入清洁液搅拌混合后排出。4.吸尘辅助法作为补充手段，清除沉积在炉底的松散粉尘。方法对比与选择建议方法保作复杂度洗效果反射板、手工擦沈油污、氧化物烧结物高吸尘法松散粉尘低底部、角落策略建议日常维护以吸尘+手工擦拭为主；万万深度清洗(每300小时)优先用热氮气法严重污染需拆卸部件喷淋清洗。三、关键注意事项万1.温度与冷却控制热氮气清洗时需关闭冷却水，确保冷区升温至200℃以上铝钎焊后需快速降温至400℃以减少硅扩散，再转入慢冷阶段。2.抽真空处理蒸发后的油污需通过粗真空（≤10P)彻底排出，防止二次吸附。扩散泵每年拆卸清洗，使用硅基油（如SW1-ZKY)减少返油。3.污染预防措施工件预处理入炉前需脱脂、超声波清洗或干打磨，避免带入碳氢化合物、锌/镉等高蒸气压元素材料限制：禁用含锌、镉、铅的钎料；铸件需预先除气夹具管理：同步清洁夹具并选用耐高温材料(如石墨)，避免青铜、铝件高温熔化污染炉膛。4.冷却系统维护水压保持0.15~0.3MPa,定期清理蛇形管（用稀醋酸防矿物质沉积)。每月检测水质pH值，防止管路堵塞导致扩散泵过热，四、安全与维护规范万文
