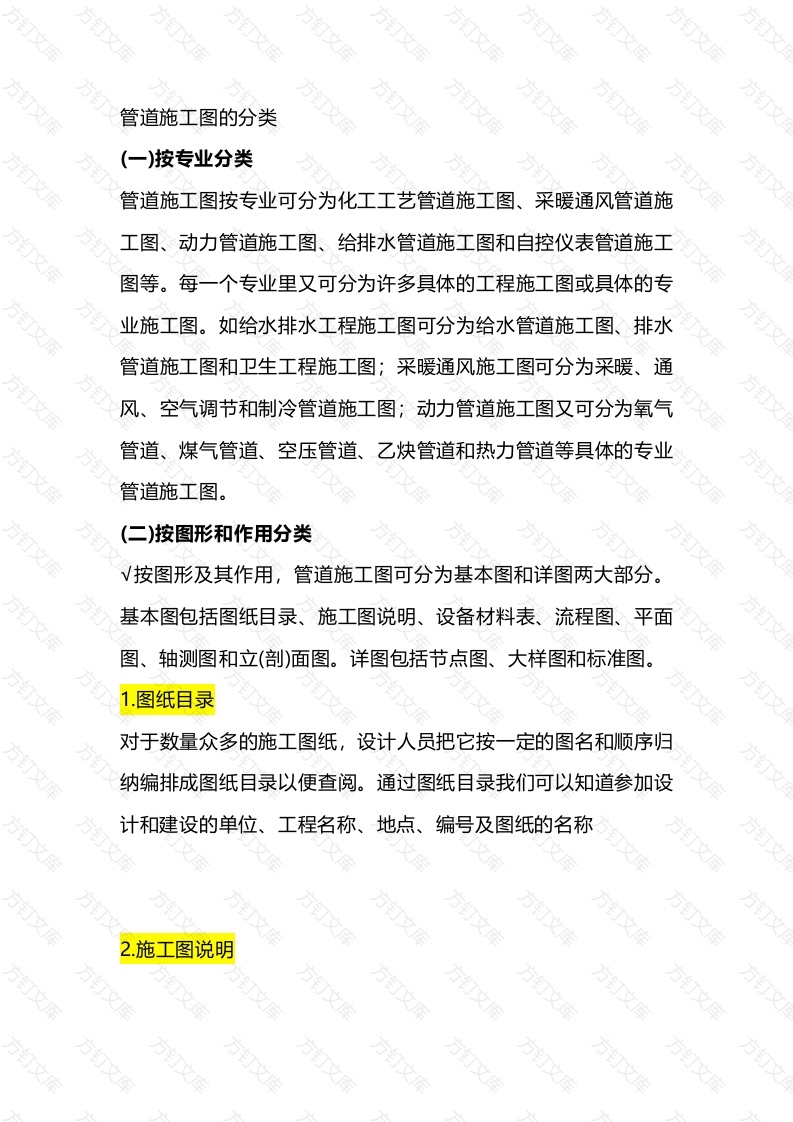

管道施工图的分类(一)按专业分类管道施工图按专业可分为化工工艺管道施工图、采暖通风管道施工图、动力管道施工图、给排水管道施工图和自控仪表管道施工图等。每一个专业里又可分为许多具体的工程施工图或具体的专业施工图。如给水排水工程施工图可分为给水管道施工图、排水管道施工图和卫生工程施工图；采暖通风施工图可分为采暖、通风、空气调节和制冷管道施工图；动力管道施工图又可分为氧气管道、煤气管道、空压管道、乙炔管道和热力管道等具体的专业管道施工图。(二)按图形和作用分类√按图形及其作用，管道施工图可分为基本图和详图两大部分。基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴测图和立（剖）面图。详图包括节点图、大样图和标准图。1.图纸目录对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。通过图纸目录我们可以知道参加设计和建设的单位、工程名称、地点、编号及图纸的名称方万施工图说明2万万万方万凡在图样上无法表示出来而又必须让施工人员知道的一些技术和质量方面的要求，一般都用文字形式来加以说明。它的内容一般包括工程的主要技术数据，施工和验收要求以及注意事项。3.设备、材料表指该项工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。以上这三点看上去不过是些文字说明，也没有线条和图形，但它是施工图纸必不可少的一个组成部分，是对线条、图形的补充和说明。对于这些内容的了解有助于进一步看懂管道图。4.流程图流程图是对一个生产系统或一个化工装置的整个工艺变化过程的表示，通过它可以对设备的位号、建（构）筑物的名称及整个系统的仪表控制点（温度、压力、流量及分析的测点）有一个全面的了解。同时，对管道的规格、编号，输送的介质，流向以及主要控制阀门等也有一个确切的了解。5.平面图平面图是施工图中最基本的一种图样，它主要表示建（构）筑物和设备的平面分布，管线的走向、排列和各部分的长宽尺寸，以及每根管子的坡度和坡向，管径和标高等具体数据。施工人员看了平面图后，对这项工程就有了大致的了解。文万万万万6.轴测图轴测图是一种立体图，它能在一个图面上同时反映出管线的空间走向和实际位置，帮助我们想象管线的布置情况，减少看正投影图的困难，它的这些优点能弥补平、立面图的不足之处，是管道施工图中的重要图样之一。轴测图有时也能替代立面图或剖面图例如，室内给排水或室内采暖工程图样主要由平面图和轴测图组成，一般情况下，设计人员不再绘制立面图和剖面图。7.立面图和剖面图立面图和剖面图是施工图中最常见的一种图样，它主要表达建（构）筑物和设备的立面分布，管线垂直方向上的排列和走向，以及每路管线的编号、管径和标高等具体数据。在管道施工图中，立面图和剖面图从识读的方法上来说大致相同。8.节点图节点图能清楚地表示某一部分管道的详细结构及尺寸，是对平面图及其他施工图所不能反映清楚的某点图形的放大。节点用代号来表示它的所在部位，例如A节点”，那就要在平面图上找到用”A”所表示的部位。9.大样图大样图是表示一组设备的配管或一组管配件组合安装的一种详图。大样图的特点是用双线图表示，对物体有真实感，并对组装体各部位的详细尺寸都作了注记。10.标准图
