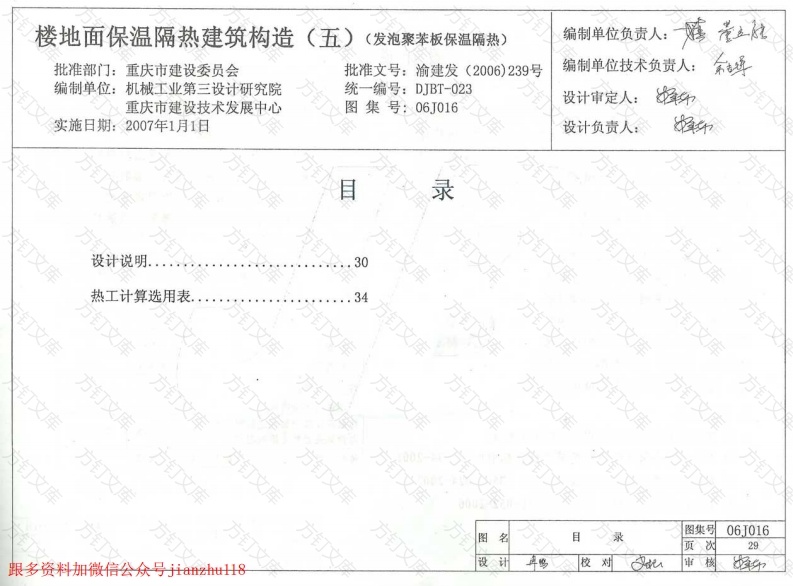

楼地面保温隔热建筑构造（五）（发泡聚苯板保温隔热）编制单位负责人：批准部门：重庆市建设委员会批准文号：渝建发(2006)239号编制单位技术负贵人：编制单位：机械工业第三设计研究院统一编号：DJBT-023设计审定人：重庆市建设技术发展中心图集号：06J016实施日期：2007年1月1日设计负责人：目录库钉设计说明.30.34钉·，”图目录06J01629设计设计说明1、简介4、图集内容及要求本图集是按照重庆市建设委员会下达的《楼地面保4.1本图集内容包括：设计说明、施工要点、保温温隔热建筑构造》编制项目的要求，结合本地区居住建构造及热工性能指标选用表，筑体系及配套的楼地面构造作法的实际情况编制的，包4.2本图集保温材料和做法为保温材料标准值和常括楼地面构造层次，以及相关的热工性能和建筑热工节用做法，若设计人员选用的保温材料参数和做法与本图能设计计算方法。集不符时，应根据实际情况按国家节能及有关规定及要求，经热工计算确定保温村料的厚度，以满足建筑节能2、适用范围对楼地面的热工要求。本图集可作为本地区居住建筑节能设计时选择楼地面构造作法，确定热工性能方案的依据。亦可作为其它5、本图集中相关参数的名称、符号、单位和计算公式：有节能要求的民用建筑节能设计时选择楼地面构造作法称符号单位计算公式的参考。其详图设计和施工图说明，特别是防水层的位材料的厚度置和作法应与相关的建筑构造标准图集和保温、防水技材料的密度kg/m'术规程、标准一致。本图集应与重庆市节能的屋面、外材料的导热系数W/m-K墙、门窗构造图和西南标准图集配合使用。材料层的热阻楼地面构造层的热阻Rm'.X/W3、编制依据传热阻（楼地面构造层的热阻与两侧表面热交换阻之和)Rem'-K/W1)《民用建筑热工设计规范》GB50176-932)《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001传热系数（传热阻Ro的倒数）W/m'-K3)《重庆市居住建筑节能设计标准》DB50/5024-2002《公共建筑节能设计标准》DBJ50-052-2006图集号06J016图名设计说明页次30设计审核跟多资料加微信公众号jianzhul185、楼地面的表面热交换阻取值6、楼地面的热工性能设计指标5.1楼地面的上、下表面热交换阻分别以R:和Re6.1居住建筑：分户楼板K<2.0W/m2,K表示，单位为m2.K/W,是上、下表面热交换系数C:和底部自然通风架空楼板及下部为非住宅的楼板的传6.2公共建筑底面接触空气的架空或外挑楼板1)上下为居室的楼板7、本图集所列构造作法，均未包含饰面层。详图设计和i=.=8.7W/m2.K,Ri=Re=0.11m2.K/W施工图说明中，应根据保温技术的特点注明饰面层作法，2)底部架空通风的楼板或底部为其它公共建筑的楼为保证房屋建成使用后楼地面设计的热工性能稳定，饰板（含公共建筑底面接触空气的架空或外挑楼板）面层的热阻R;可不计入传热阻R内。抗裂砂浆层厚度很上表面C=8.7W/m2.K,R-0.11m2.K/W小，热阻R)也不计入传热阻R。内。下表面Ce=23.0W/m2.K,R-0.04W/m2.K8、本图集中的尺寸，除注明者外，均以毫米为单位，未3)有地下室或地下停车库的楼板（全地下室、外墙注尺寸者按工程设计.上无窗)上表面0=8.7W/m2.K,R=0.11m2.K/W9、本图集只是对本地区建筑节能设计所需要的楼地面构造作法予以编制。希望使用者以本图集为依据，结合工下表面C。=6.0W/m2.K,Re=0.17m2.K/W程实际情况选择适宜的保温材料和构造作法。4)与室外空气相通的不采暖地下室上面楼板上表面0=8.7W/m2.K,R=0.11m2.K/W下表面C-17W/m2.K,Re=0.11m2.K/W5)外墙上有窗的地下室上面楼板上表面C=8.7W/m2,X,R1=0.11m2.K/W万6)地面上表面C=8.7w/m2·K,R=0.11m2.K/W图名设计说明图集号06J01631设计跟多资料加微信公众号jianzhul18
