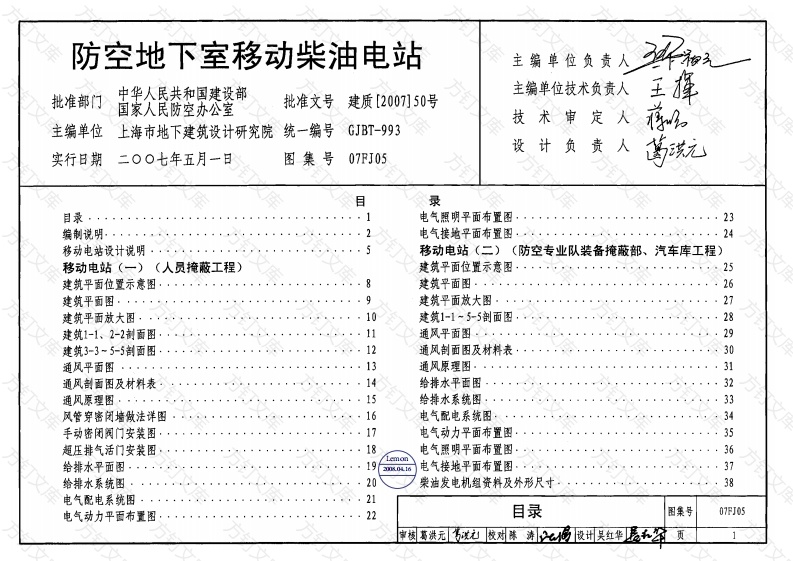

防空地下室移动柴油电站主编单位负责主编单位技术负责人批准部门中华人民共和国建设部国家人民防空办公室批准文号建质[2007]50号技术审定主编单位上海市地下建筑设计研究院统一编号GJBT-993实行日期二00七年五月一日图集号07FJ05目录目录电气照明平面布置图232电气接地平面布置图移动电站设计说明移动电站（二）（防空专业队装备掩蔽部、汽车库工程）移动电站（一）（人员掩蔽工程）建筑平面位置示意图25建筑平面位置示意图，269建筑平面放大图·27建筑平面放大图1028建筑1-1、2-2制面图，11通风平面图·2930通风平面图····13通风原理图。·31通风制面图及材料表14给排水平面图3215给排水系统图33风管穿密阅墙做法详图16电气配电系统图17电气动力平面布置图35超压排气活门安装图1836Lemon19电气接地平面布置图37给排水系统图20柴油发电机组资料及外形尺寸38电气配电系统图21电气动力平面布置图22目录编制说明1编制依据3.3当发电机总容量不大于120kW时宜设置移动电站。建设部建质函[2006]71号文“关于印发《2006年国家建3.4当发电机组总容量大于120kW时宜设置固定电站；当筑标准设计编制工作计划》的通知”。条件受到限制时，可设置2个或多个移动电站。《人民防空地下室设计规范》GB50038-20053.5移动电站内宜设置1~2台柴油发电机组，但总容量不得《人民防空工程柴油电站设计标准》RFJ2大于120kW.《人民防空工程设计防火规范》GB50098-20013.6柴油发电机组的总容量应杵合“规范第7.2.13条的规2编制目的定外，并应留有10%~15%的备用量，但不设备用机组。为贯彻执行《人民防空地下室设计规范》GB50038-20054适用范围(以下筒称“规范”)中柴油电站的要求，规范移动电站模式，统4.1本图樂适用于新建、扩建、改建的附建式防空地下室和一设计标准，保证工程设计质量，提高设计人员的工作效率，特结合民用建筑易地修建的单建式防空地下室，战时为甲类或乙编例本图集，供设计审图、监理、质监、施工、工程管理、维护类工程。用途为较护站、防空专业队工程、一等人员掩薇所、停部门的人员使用。二等人员掩蔽所、物资库、汽车岸、生产车间、食品站、人防3编制原则通道等与之相配套设置的内部电站。3.1本图集重点贯彻执行“规范”中：4.2本图集中移动电站按线时防核武器和常规武器的等级为3.1.1建筑专业：第3.4.1条、3.4.2条、3.4.3条，第3.6.3核5级、核6级、核6B级，常5级、常6级。具体工程设计中条、3.6.4条、3.6.5条、3.6.6条.3.1.2通风专业：第5.7.1条、5.7.2条、5.7.3条、5.7.4条、应按设定的防护等级进行结构设计，建筑、通风、给排水、电5.7.5条、5.7.7条、5.7.8条、5.7.9条.气等专业均应按不同抗力等级采取相应防护措施，3.1.3给水.排水专业：第6.5.1条、6.5.4条、6.5.6条、4.3在工程设计时，符合本图集的设定条件时可参照选用6.5.7条、6.5.10条.凡是不符合设计设定条件的均应参照本图集进行修改设计。3.1.4电气专业：第7.2.11条第2款、7.2.13条第2款，第4.4本图集按提开式工程为设计范例，其他开挖形式的工程7.7.1条、7.7.2条第2款、7.7.8条.均可参照设计，32教护站工程、防空专业队工程、人员掩蔽工程、配套工程4.5本图集按1台120kW柴油发电机组设计，若选用2台小等防空地下室建筑面积之和大于5000m2时应设置柴油电站.编制说明图集号0TFJ052容量机组时，机房面积应相应增大，并起到隔离作用。当工程处于清洁式、滤毒式、隔绝式状态时5主要设计内容柴油发电机组均应能运行发电，机房内不存在三种通风方式.5.1本图集移动电站的机组容量为120kW及以下，机组台数但当工程处于三种通风方式状态时，其机房运行模式如下：为1台，防护抗力等级为核6级、常6级的甲类人防工程，其他6.2.1清洁式通风时，柴油电站正常运行，机组操作人员在防护等级均可参考设计，掩蔽所待蔽，但应定时进入机房巡视、进行操作、保养、检查、5.2本设计选型为两个方案：调换油桶等工作。或者发现机组运行出现不良情况或故摩时，5.2.1移动电站（一）与人员掩蔽工程相结合的方案；从机房出入口或防毒通道进入移动电站机房内，有条件时应结5.2.2移动电站（二）与防空专业队装备（车辆）掩蔽部、合工程在机房内装置摄像系统，对机组进行监控，人防汽车库相结合的方案。6.2.2滤毒式通风时，防毒通道已处于正常超压状态，操作5.3移动电站设计的专业有建筑、通风、给水、排水、供油、人员须穿戴防毒衣服和面具，由掩蔽所连接机房的防毒通道进动力、照明、电气、接地等图纸件设计使用，入机房内，工作完半后，返回掩蔽所待蔽时，须打开第一道密5.4结构设计由于具体工程的建筑形式、环境、防护等级，阅门（由机房向掩蔽所方询计数），进入后关闭该密闭门，人埋置深度、地质条件等等因素均不相同，工程的结构形式、配员进行憤易洗消，将防毒衣、物脱在防毒通道内储衣柜中，同筋都不会一样。又因修动电站是人防工程防护单元内的一个组时打开手动密闭阀门进行排风换气，洗消完毕后，关阅手动密成部分，也不宜单独设计，应与工程整体设计相一致，故本图闭阀门，再开第二道密闭门进入人员掩蔽部，册不再提供设计图纸，由设计单位按“规范”中要求自行设计。6.23隔绝式通风时，掩藏部处于隔绝状态，不允许进入机房6移动电站战时运行模式内。6,1教护站工程、防空专业队工程、人员掩蔽工程、配套工6.2.4设在专业队装备（车辆）掩蔽部和汽车库工程内的移程、战时电源主要依靠城市电力系统电源，只有当电力系统电动电站机房，人员经由与人员掩蔽所相连通的洗消问或防毒通源受到袭击破坏或暂时破坏中断供电时，才启动柴油发电机组道进行洗消或简易洗消后允许进入掩蔽所。发电，因此移动电站是战时有防护的备用电源。7柴油电站平战转换6.2移动电站柴油发电机房是防护单元内有独立的进风、排风、7.1甲类防空地下室的效护站、防空专业队工程、人员掩藏排烟系统，战时允许染毒的房间，它由防毒通道与清洁区连通，编制说明图集号3
