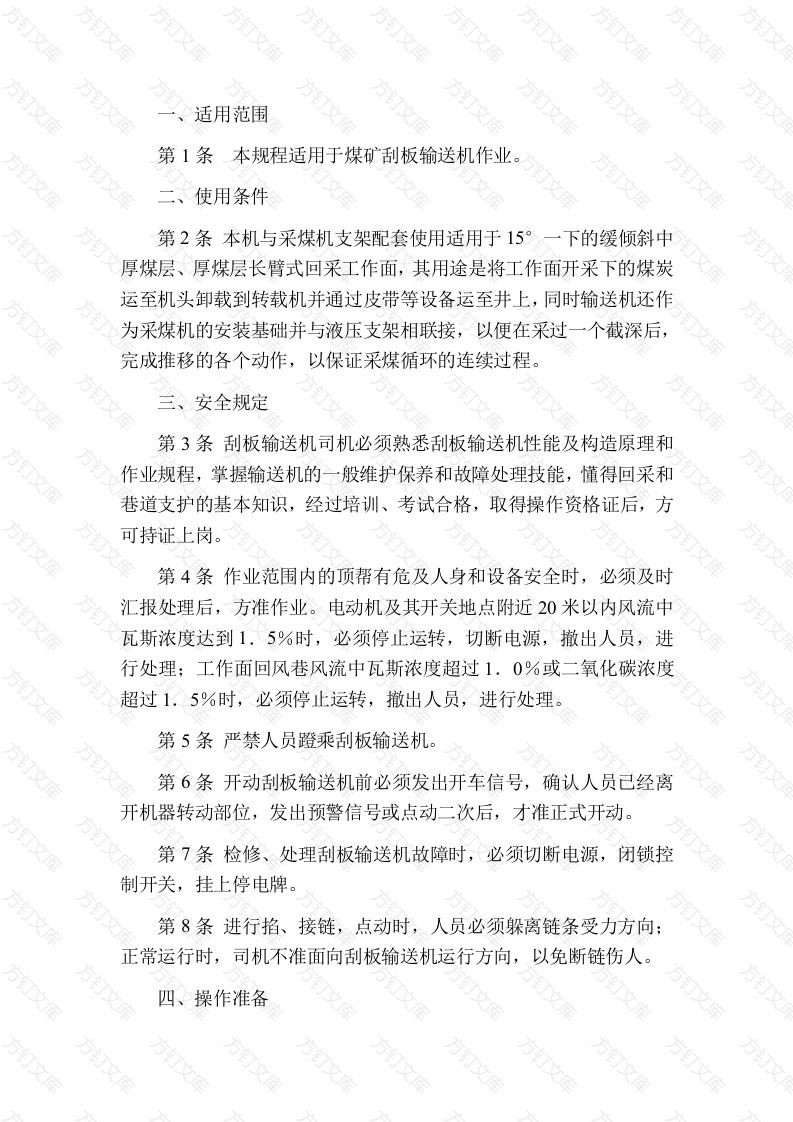

适用范围第1条本规程适用于煤矿刮板输送机作业。使用条件第2条本机与采煤机支架配套使用适用于15°下的缓倾斜中厚煤层、厚煤层长臂式回采工作面，其用途是将工作面开采下的煤炭运至机头卸载到转载机并通过皮带等设备运至井上，同时输送机还作为采煤机的安装基础并与液压支架相联接，以便在采过一个截深后，完成推移的各个动作，以保证采煤循环的连续过程三、安全规定第3条刮板输送机司机必须熟悉刮板输送机性能及构造原理和作业规程，掌握输送机的一般维护保养和故障处理技能，懂得回采和巷道支护的基本知识，经过培训、考试合格，取得操作资格证后，方可持证上岗。第4条作业范围内的顶帮有危及人身和设备安全时，必须及时汇报处理后，方准作业。电动机及其开关地点附近20米以内风流中瓦斯浓度达到1.5%时，必须停止运转，切断电源，撤出人员，进行处理；工作面回风巷风流中瓦斯浓度超过1.0%或二氧化碳浓度超过1.5%时，必须停止运转，撤出人员，进行处理。第5条严禁人员蹬乘刮板输送机。第6条开动刮板输送机前必须发出开车信号，确认人员己经离开机器转动部位，发出预警信号或点动二次后，才准正式开动。第7条检修、处理刮板输送机故障时，必须切断电源，闭锁控制开关，挂上停电牌第8条进行掐、接链，点动时，人员必须躲离链条受力方向：正常运行时，司机不准面向刮板输送机运行方向，以免断链伤人。四、操作准备第9条备齐钳子、小铁锤、铁锹、扳手等工具，保险销、圆环链、刮板、铁丝、螺栓、螺母等备品配件，机械润滑油。第10条检查机头、机尾处的支护是否完整，附近5米以内有无杂物、浮煤或浮碴，洒水设施是否齐全无损，该处电气设备处有无淋水，有淋水是否己妥善遮盖。第11条检查机头本台刮板输送机与转载机的搭接是否符合规定要求。第12条检查各部是否螺栓紧固、联轴器间隙合格、防护装置齐全无损：各部轴承及减速器油量是否符合规定、无漏油。第13条检查传动链有无磨损或断裂，调整传动链使其松紧适宜。第14条检查防爆电气设备是否完好无损，电缆是否悬挂整齐，信号装置是否灵敏可靠。五、操作顺序第15条刮板输送机司机操作顺序：检查发出信号试运转检查处理问题正式启动正式运转喷雾正式运转结束停机。六、正常操作第16条发出开机信号，并喊话，确定人员离开机械运转部位后，先点动二次，再起动试运转，检查传动链松紧程度，是否有跳动、刮底、跑偏、漂链等情况。第17条对试运转中发现的问题要及时处理，处理时要先发出停机信号，将控制开关的手把扳到断电位置锁定，然后挂上停电牌第18条发出开机信号，待接到开机信号后，点动二次，再正式启动运转，然后打开喷雾装置喷雾降尘。第19条刮板输送机运转中要随时注意电动机、减速器等各部运转声音是否正常，是否有剧烈震动，电动机是否发热严重，刮板链运行是否平稳无裂损：并应经常清扫机尾附近的浮煤七、操作中注意事项第20条运转中发现下列情况之一，要立即发出停机信号停机，进行妥善处理：1、超负荷运转，发生闷车时。2、刮板链出槽，漂链，掉链，跳齿时3、溜槽被拉开或者被提起时。4、电气、机械部件温度超限或运转声音不正常时5、刮板输送机上发现有大木料、金属支柱、顶网、大块煤矸等异物时。6、转载机停止时。第21条刮板输送机运行时，严禁人员从机头上部跨越第22条本班工作结束后，将机头、机尾附近的浮煤清扫干净，待刮板输送机内的煤全部运出后，按顺序停机，然后关闭喷雾阀门。八、收尾工作第23条清扫机头、机尾粉尘。第24条在现场向接班司机详细交待本班设备运转情况出现的故障、存在的问题。按规定填写刮板输送机工作日志。文方万万万
