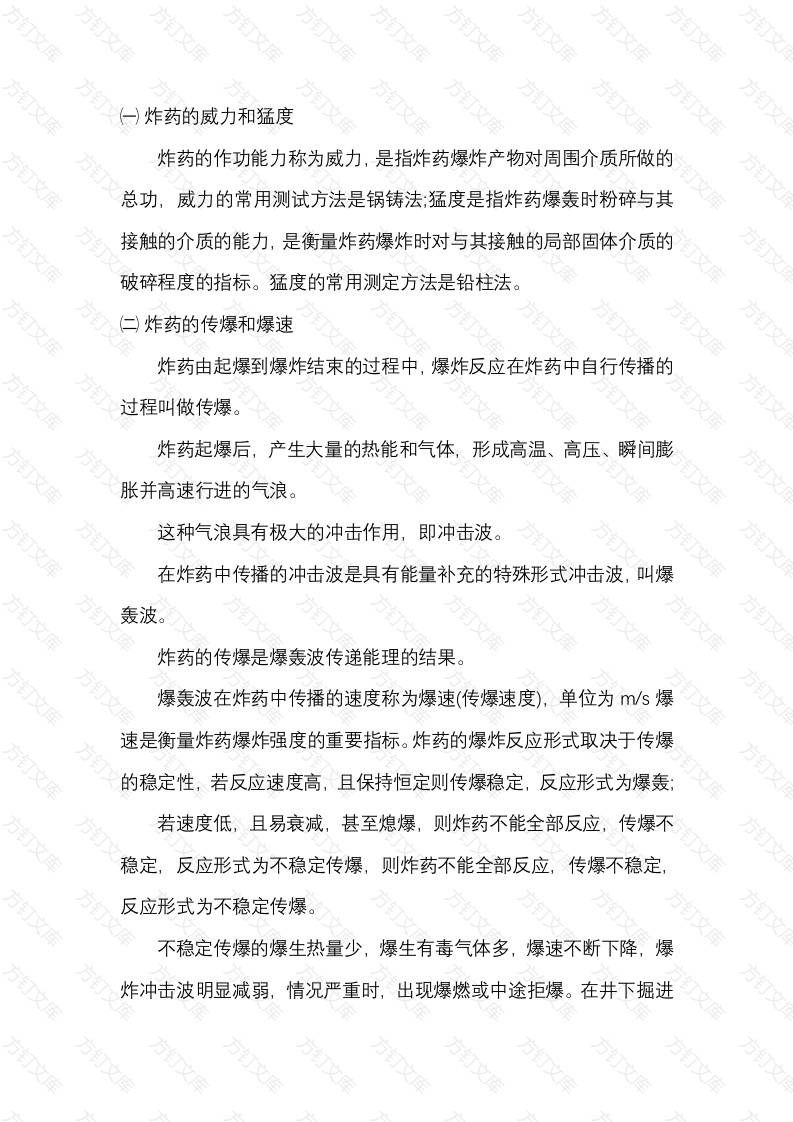

炸药的威力和猛度炸药的作功能力称为威力，是指炸药爆炸产物对周围介质所做的总功，威力的常用测试方法是锅铸法：猛度是指炸药爆轰时粉碎与其接触的介质的能力，是衡量炸药爆炸时对与其接触的局部固体介质的破碎程度的指标。猛度的常用测定方法是铅柱法，二)炸药的传爆和爆速炸药由起爆到爆炸结束的过程中，爆炸反应在炸药中自行传播的过程叫做传爆。炸药起爆后，产生大量的热能和气体，形成高温、高压、瞬间膨胀并高速行进的气浪。这种气浪具有极大的冲击作用，即冲击波在炸药中传播的冲击波是具有能量补充的特殊形式冲击波，叫爆轰波炸药的传爆是爆轰波传递能理的结果。爆轰波在炸药中传播的速度称为爆速（传爆速度），单位为s爆速是衡量炸药爆炸强度的重要指标。炸药的爆炸反应形式取决于传爆的稳定性，若反应速度高，且保持恒定则传爆稳定，反应形式为爆轰：若速度低，且易衰减，甚至熄爆，则炸药不能全部反应，传爆不稳定，反应形式为不稳定传爆，则炸药不能全部反应，传爆不稳定反应形式为不稳定传爆。不稳定传爆的爆生热量少，爆生有毒气体多，爆速不断下降，爆炸冲击波明显减弱，情况严重时，出现爆燃或中途拒爆。在井下掘进爆破中，有时炮烟格外呛人，炮孔喷火，是炸药不稳定爆炸的典型象征，对安全极为不利。因此确保传爆的稳定性非常重要影响传爆稳定性的主要因素有：1炸药性能与质量。若炸药性能良好，加上质量好，质变程度低，则其爆速高，传爆稳定性好：否则，爆速低，传爆不稳定。2炸药密度。矿用炸药都是几种混合成分组成的炸药，它们一般都存在一个最佳密度范围（铵梯炸药为0.95g/cm3~1.1g/cm3之间），在此范围内，可以保证炸药传爆的稳定。炸药密度过大或过小，都会使爆速下降传爆不稳定，甚至拒爆。3药卷直径。在一定范围内，炸药的爆速和传爆稳定性是随装药直径增加而增加的。能够稳定爆轰的最小直径叫临界直径。装药的爆速达到极大值时的最小直径叫极限直径：临界直径到极限直径之间都能稳定传爆。当直径小于临界直径时，传爆性能极差，爆速显著下降，甚至自行熄爆，药卷临界直径约为25mm;直径增加至极限直径时，爆速将不再增加。4药卷外壳。药卷外壳能阻止药卷颗粒的抛散，增大爆轰波的强度。因此，坚固外壳可以提高爆速和传爆稳定性5起爆能。文万文万万足够的起爆能是保证传爆稳定性的重要条件。炸药起爆时，起爆能力不足，则爆轰波强度起点低，并难以提高，加速过程长，甚至熄爆，不利于爆破安全。足够的起爆能，能使爆速很快达到最大值，传爆很快处于稳定状态。起爆能达到一定值后，爆速就不再提高。⑥炸药传爆的间隙效应。深孔爆破时，在较长的炮眼中，正向连续装入直径较炮眼小的定数量药卷，由于药卷与眼壁间有一定的间隙，因而造成炸药传爆稳定性下降，产生传爆中断，里端药卷拒爆或产生爆燃现象，叫做炸药传爆的间隙效应（又称管道效应）。为了克服深孔爆破和光面爆破周边眼的间隙效应，一般多采用导爆索起爆药包措施。⑦胶凝时间和温度对水胶炸药的传爆稳定性也有影响。胶凝时间不足48-72小时、温度0℃以下炸药传爆稳定性下降。⑧在地质条件复杂地段（特别是肉泥中），高段别炮眼内会发生雷管起爆，而炸药拒爆现象。一般主要表现在装有四、五段雷管的炮眼内的炸药被“”压死”。方方方方万方万万万
