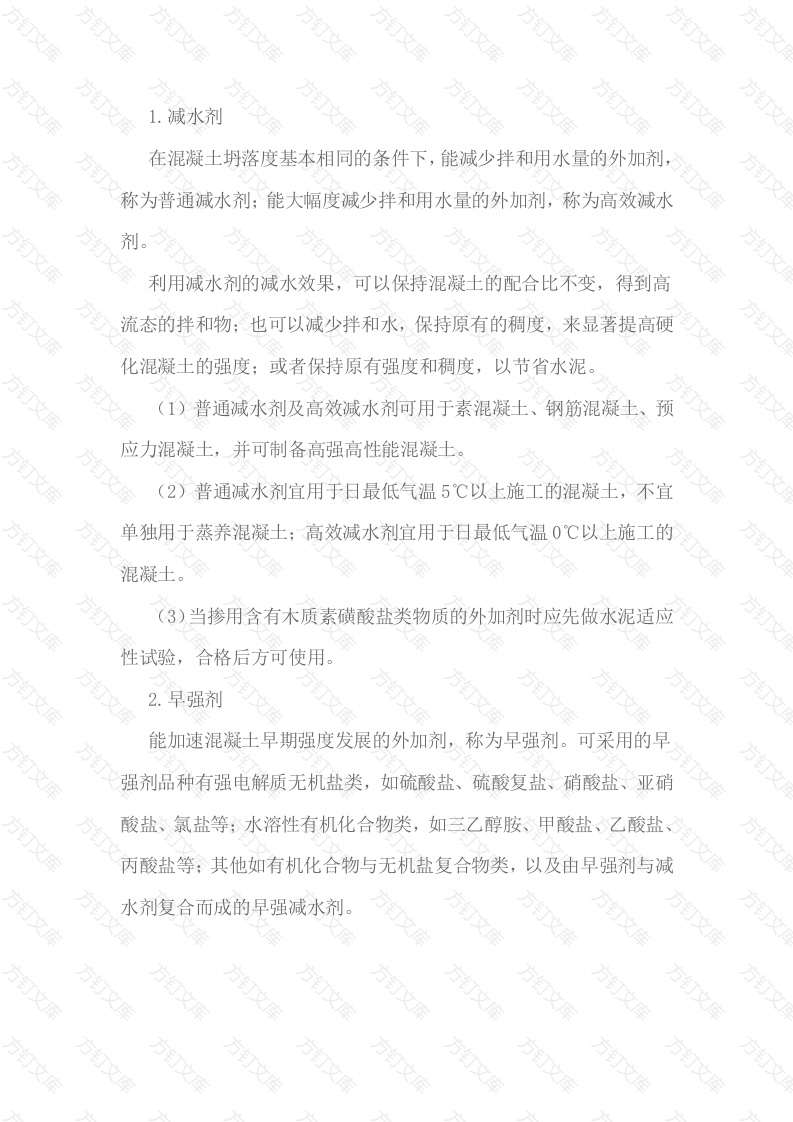

减水剂在混凝土坍落度基本相同的条件下，能减少拌和用水量的外加剂称为普通减水剂：能大幅度减少拌和用水量的外加剂，称为高效减水剂利用减水剂的减水效果，可以保特混凝土的配合比不变，得到高流态的拌和物：也可以减少拌和水，保持原有的稠度，来显著提高硬化混凝土的强度：或者保持原有强度和稠度，以节省水泥。(1)普通减水剂及高效减水剂可用于素混凝土、钢筋混凝土、预应力混凝土，并可制备高强高性能混凝土。(2)普通减水剂宜用于日最低气温5℃以上施工的混凝土，不宜单独用于蒸养混凝土；高效减水剂宜用于日最低气温0℃以上施工的混凝土。(3)当参用含有木质素磺酸盐类物质的外加剂时应先做水泥适应性试验，合格后方可使用2.早强剂文能加速混凝土早期强度发展的外加剂，称为早强剂。可采用的早强剂品种有强电解质无机盐类，如硫酸盐、硫酸复盐、硝酸盐、亚硝酸盐、氯盐等：水溶性有机化合物类，如三乙醇胺、甲酸盐、乙酸盐、丙酸盐等：其他如有机化合物与无机盐复合物类，以及由早强剂与减水剂复合而成的早强减水剂。万万万万早强剂及早强减水剂适用于蒸养混凝土及常温、低温和最低温度不低于-5℃环境中施工的有早强要求的混凝土工程。炎热环境条件下不宜使用早强剂、早强减水剂。(2)掺入混凝土后对人体产生危害或对环境产生污染的化学物质严禁用作早强剂。含有六价铬盐、亚硝酸盐等有害成分的早强剂严禁用于饮水工程及与食品相接触的工程。含有硝铵类成分的严禁用于办公、居住等建筑工程。(3)下列结构中严禁采用含有氯盐的早强剂及早强减水剂。1)预应力混凝土结构：2)相对湿度大于80%环境中使用的结构、处于水位变化部位的结构、露天结构及经常受水淋、受水流冲刷的结构：3)大体积混凝土：4)直接接触酸、碱或其他侵蚀性介质的结构：5)经常处于温度为60℃以上环境的结构，须经蒸养的钢筋混凝预制构件：6)有装饰要求的混凝土，特别是要求色彩一致或是表面有金属装饰的混凝土；7)薄壁混凝土结构，中级和重级工作制吊车的梁、屋架、落锤及锻锤混凝土基础等结构：8)使用冷拉钢筋或冷拔低碳钢丝的结构：9骨料具有碱活性的混凝土结构方方万4)在下列混凝土结构中严禁采用含有强电解质无机盐类成分的早强剂及早强减水剂1)与镀锌钢材或铝铁相接触部位的结构，以及有外露钢筋预埋铁件而无防护措施的结构：2)使用直流电源的结构以及距高压直流电源100m以内的结构。(5)含钾、钠离子的早强剂用于骨料具有碱活性的混凝土结构时，早强剂的碱含量（以当量氧化钠计）不宜超过1kg/m3,混凝土总碱含量还应符合标准的规定。(6)常用早强剂掺量应符合规定。3.防冻剂防冻剂是能使混凝土在负温下硬化，并在规定养护条件下达到预期性能的外加剂。防冻剂加入冬期施工的混凝土拌和物中，其防冻组分能降低液相冰点，即降低混凝土受冻的临界温度，又能改变一结冰时冰的晶形，被析出的冰不致显著损害混凝土，(1)含强电解质无机盐的防冻剂用于混凝土中，必须符合第(4)项的相关规定。(2)含亚硝酸盐、碳酸盐的防冻剂严禁用于预应力混凝土结构。(3)含有六价铬盐、亚硝酸盐等有害成分的防冻剂，严禁用于饮水工程及与食品相接触的工程。(4)含有硝铵、尿素等产生刺激性气味的防冻剂，严禁用于办公居住等建筑工程万文万万
